交流稳压器用齿轮箱端盖结构设计

　　这款齿轮箱盖是交流稳压器传动调节机构的核心防护与定位构件，在稳压设备的动力传递链路中承担多重关键作用。交流稳压器在电压波动工况下，需要通过内部齿轮传动组驱动碳刷或调压触头移动，实现输出电压的动态补偿，而齿轮箱盖作为传动腔体的密封端盖，首先要为内部啮合的齿轮副、传动轴提供封闭的运行空间，隔绝外界粉尘、潮气以及设备运行环境中的金属碎屑侵入传动腔，避免齿轮啮合面出现磨粒磨损，延长传动组件的使用寿命。

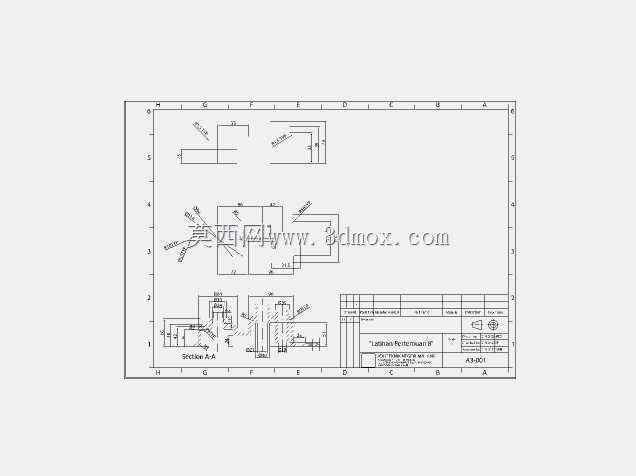

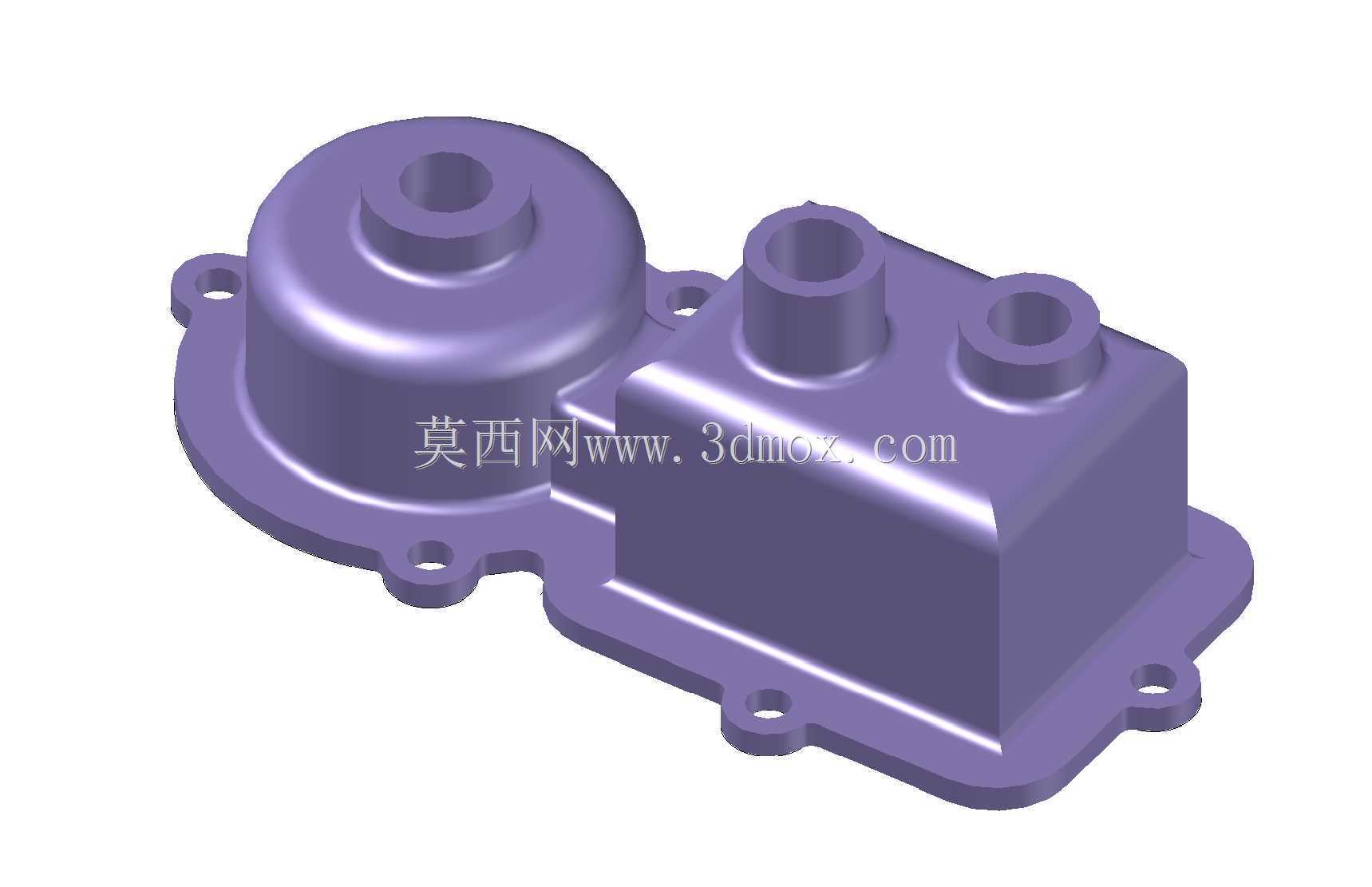

　　从结构设计逻辑来看，该箱盖采用一体化压铸成型的基体结构，左侧设置凸起的圆形轴座腔体，对应容纳传动链路中高速级齿轮的轴端支撑结构，腔体顶部的同轴凸台用于安装轴承端盖或油封，保证传动轴伸出部位的密封性能，防止润滑脂泄漏；右侧为方形的主腔体结构，覆盖低速级大齿轮以及调压执行机构的连接端，两个凸起的轴孔分别对应两根平行传动轴的上端定位位置，保证轴系的同轴度公差在设计允许范围内，避免齿轮啮合出现偏载、卡滞问题。

　　安装边界的设计充分考虑了现场装配与维护的便利性，箱盖整体沿结合面设置向外延伸的安装法兰边，法兰边上均匀分布6个带安装沉孔的固定耳，沉孔设计可以让内六角螺栓安装后端面不突出法兰平面，避免与周边其他零部件产生干涉；固定耳的位置经过受力优化，分别布置在腔体受力集中的轴座下方、腔体转角位置，螺栓锁紧后可以让箱盖与箱体结合面的压力分布更均匀，避免结合面出现缝隙导致密封失效。法兰结合面在加工时需要保证平面度公差不低于0.05mm，装配时配合密封垫片可以实现IP54级别的防护能力，适配工业现场复杂的运行环境。

　　在实际应用场景中，这类齿轮箱盖除了用于交流稳压器的传动机构，也可适配小功率减速传动装置、小型调速设备的齿轮腔体防护。设计过程中需要重点考量壁厚的均匀性，主体壁厚保持3mm均匀过渡，轴座、安装耳等受力位置做局部加厚处理，同时在腔体转角位置设置R2-R3的铸造圆角，避免压铸成型时出现应力集中、缩孔等工艺缺陷，也能减少后续机加工的余量。箱盖内壁设置有多处加强筋，连接轴座与法兰边，既可以提升整体结构刚性，避免设备运行过程中受振动影响产生共振异响，也能控制整体重量，降低材料成本。

　　轴孔的尺寸设计需要与配套的轴承外径、油封尺寸做公差匹配，轴孔内表面的粗糙度要求达到Ra1.6，保证轴承外圈安装时的配合精度，避免出现跑外圈的问题；安装法兰上的螺栓孔位置度公差控制在φ0.1mm范围内，保证箱盖与箱体装配时轴孔的对中精度，不会因为安装错位导致轴系卡滞。从使用维护的角度，箱盖的方形腔体侧面预留有足够的空间，不需要完全拆解箱盖即可观察内部齿轮的啮合状态，也方便后续补充润滑脂，降低设备运维的工作量。

　　不同于通用的减速器箱盖，这款产品的结构专门针对交流稳压器的小功率、低转速传动场景做了优化，没有设置额外的油位观察孔、放油孔等结构，整体结构更紧凑，占用的安装空间更小，适配稳压器内部紧凑的布局要求；表面做喷塑处理，具备基础的防锈、绝缘性能，符合电气设备的安全使用要求，避免金属壳体与内部电气元件接触造成短路风险。
