摆线齿轮传动结构发电机三维设计

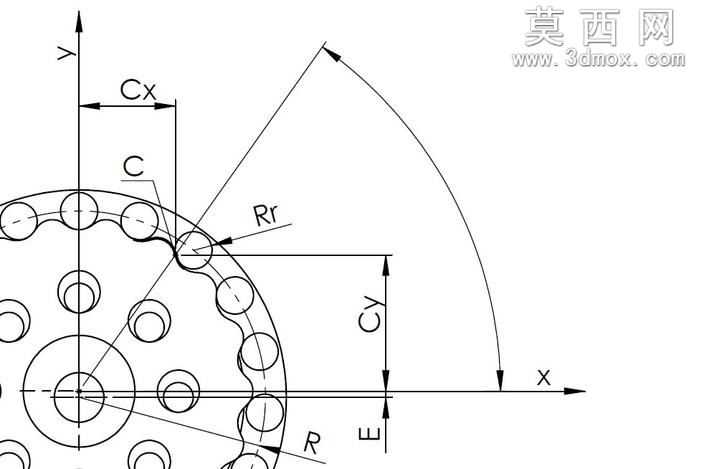

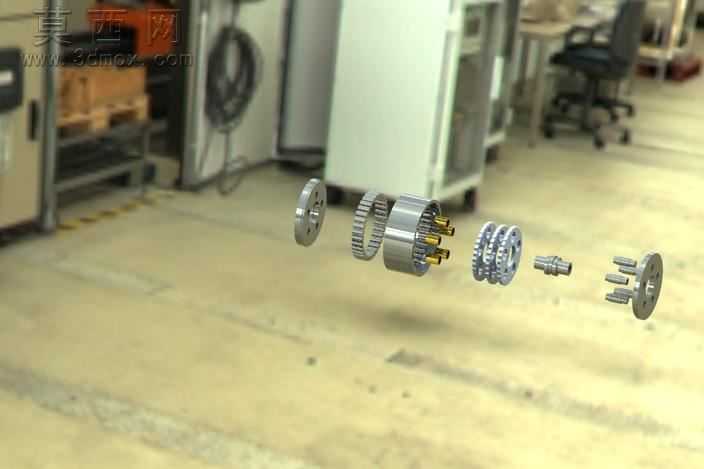

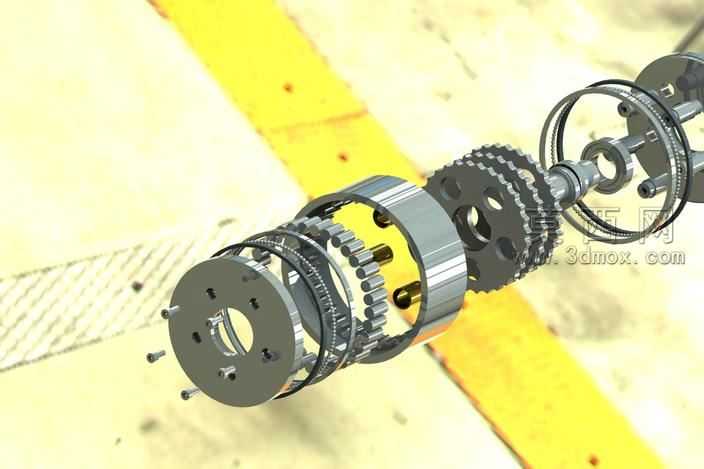

本作品为摆线齿轮发电机的完整三维装配设计，依托三维建模软件完成全零部件的参数化构建与整体装配，完整还原摆线齿轮传动式发电机的内部构造与装配逻辑。建模过程中首先对核心传动部件进行参数化绘制，针对摆线轮的特殊齿形轮廓，通过精准的曲线方程驱动生成齿面特征，保证摆线齿形的啮合精度符合传动设计要求，同时对中心轴、行星轮、针齿壳、输出法兰等配套传动零件逐一进行结构建模，还原各零件的倒角、键槽、定位孔等细节特征，确保每个零件的尺寸公差与装配关系符合机械设计规范。在装配环节，严格按照实际发电机的装配顺序添加配合约束，对齿轮啮合部位添加机械配合关系，模拟真实的传动运动逻辑，可直观展示摆线传动结构的动力传递路径，清晰呈现动力输入后经摆线齿轮组减速增扭，最终驱动发电组件实现电能转换的完整过程。材质渲染阶段，针对不同零件的实际材质赋予对应材质属性，金属传动零件赋予合金钢材质，调整金属粗糙度与反射参数还原金属机加工表面的质感，发电绕组部件赋予绝缘漆包线与硅钢片的组合材质，外壳部件赋予对应金属或防护涂层材质，同时通过场景布光模拟工业车间的光照环境，对装配体进行爆炸视图渲染，将所有装配零件沿装配轴线方向有序分离，清晰展示每个零件的安装位置与装配层级，让观者可以直观理解摆线齿轮发电机的内部组成。设计过程中充分考量摆线传动的结构优势，通过少齿差的摆线啮合结构实现大传动比的动力传递，在紧凑的结构空间内完成传动与发电功能的集成，整体结构布局紧凑合理，各零部件之间无干涉问题，既可以作为机械设计领域摆线传动结构的教学演示模型，也可为同类型小型发电装置的结构设计提供参考，帮助设计人员快速理解摆线齿轮发电机的结构原理与装配逻辑，缩短同类产品的设计研发周期。
