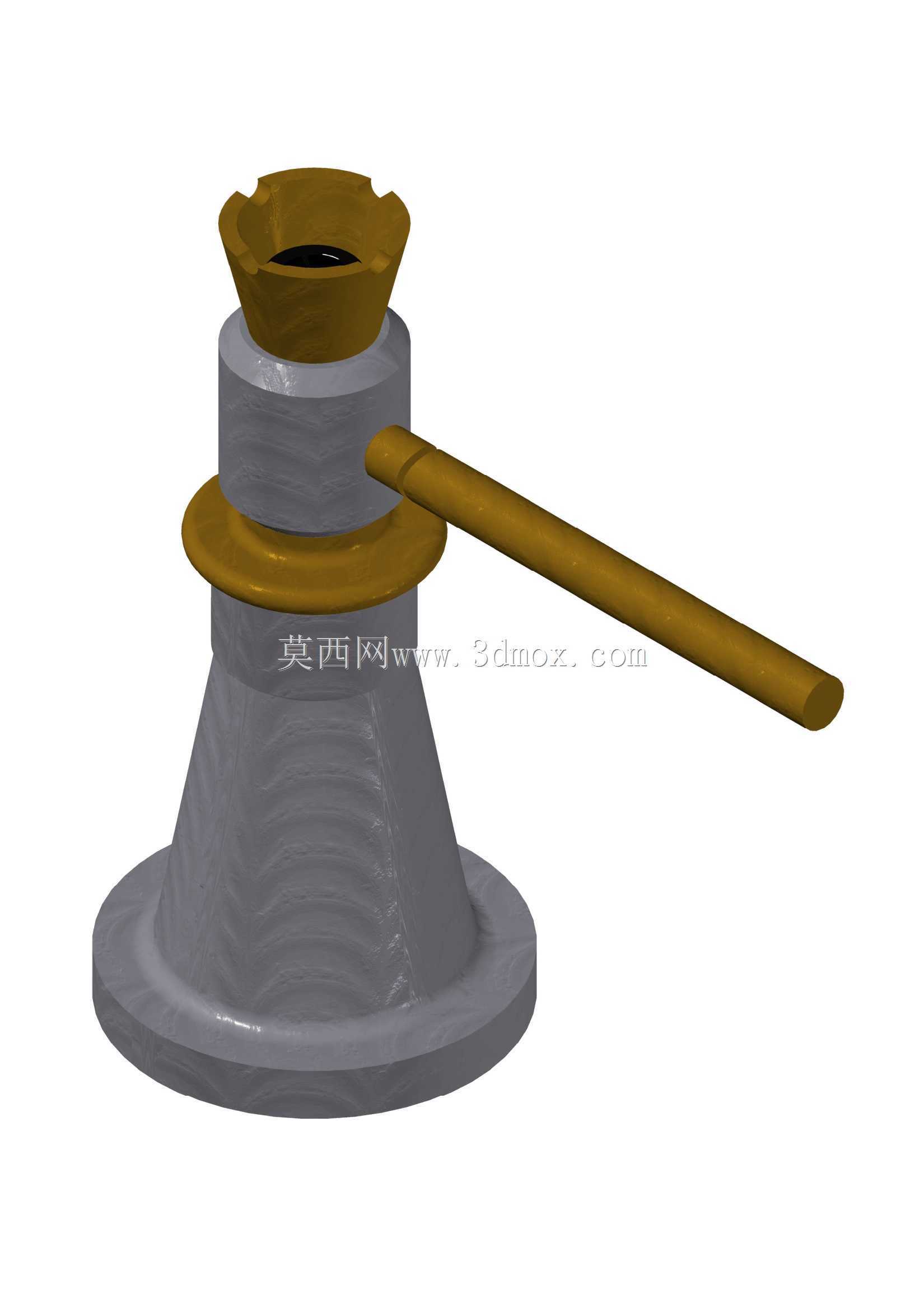

螺旋式机械顶升承重支撑结构

　　在设备检修、小型构件安装、重型部件临时调位的作业场景里，这类螺旋顶升结构是现场作业人员最常接触的手动承重工具，和液压类顶升设备不同，它不存在密封件老化泄压、油路渗漏的风险，哪怕在多粉尘、温差跨度大的野外作业环境里，也能保持稳定的承重锁止状态，不会出现负载缓慢沉降的问题。从结构设计逻辑来看，整个部件采用梯形螺纹副作为核心传动单元，这种螺纹的牙型角偏大，螺纹副之间的静摩擦系数足够高，当撤去操作杆的外力后，螺纹副可以实现反向自锁，不需要额外加装锁止销或者制动结构，就能长时间保持设定的顶升高度，这也是它能胜任长时间承重支撑任务的核心原因。底座采用大直径锥形过渡结构，底部接触端面做了平整加工，和支撑面接触时能把上部负载均匀分散到接触区域，

　　避免局部压强过大压坏地面或者支撑基面，锥形过渡段的壁厚从下往上逐步收窄，既保证了底座的抗倾覆能力，又不会让整体重量过大，单人即可完成搬运移位。中部的承重螺母和底座采用过盈配合加定位销的组合固定方式，避免顶升过程中螺母跟转，传动螺杆和螺母的配合长度经过计算，保证全行程范围内螺纹啮合牙数不低于8牙，满足额定负载下的螺纹剪切强度要求，不会出现滑牙失效的问题。顶部的承托槽做了内凹弧形设计，槽口边缘加工有防滑齿结构，和被顶升构件的底部接触时，可以卡入构件底部的加强筋或者边缘位置，避免顶升过程中构件滑移脱落，承托槽和螺杆顶端采用球面配合，哪怕支撑基面存在轻微倾斜，承托面也能自动调整角度，和被顶升构件保持面接触，不会出现点接触导致的应力集中。

　　操作杆采用长杆径的圆钢加工，插入螺杆上部的径向通孔内，作业时通过转动操作杆带动螺杆旋转，实现升降动作，杠杆力臂的长度经过匹配，单人施加正常臂力即可达到额定顶升吨位，不需要额外加接延长杆，避免过载损坏螺纹副。从安装边界来看，这类结构的底座直径通常在150mm到200mm之间，最低闭合高度在200mm左右，最大顶升行程在120mm到180mm区间，作业时只需要在被顶升构件下方预留出略大于底座直径的平整支撑区域即可，不需要额外的安装固定结构，放置到位即可投入使用。设计过程中需要重点关注几个核心参数的匹配：首先是螺纹副的螺距选择，螺距过大会导致自锁性能下降，存在安全隐患，螺距过小则会导致顶升效率过低，作业人员转动多圈才能升起很小的高度，

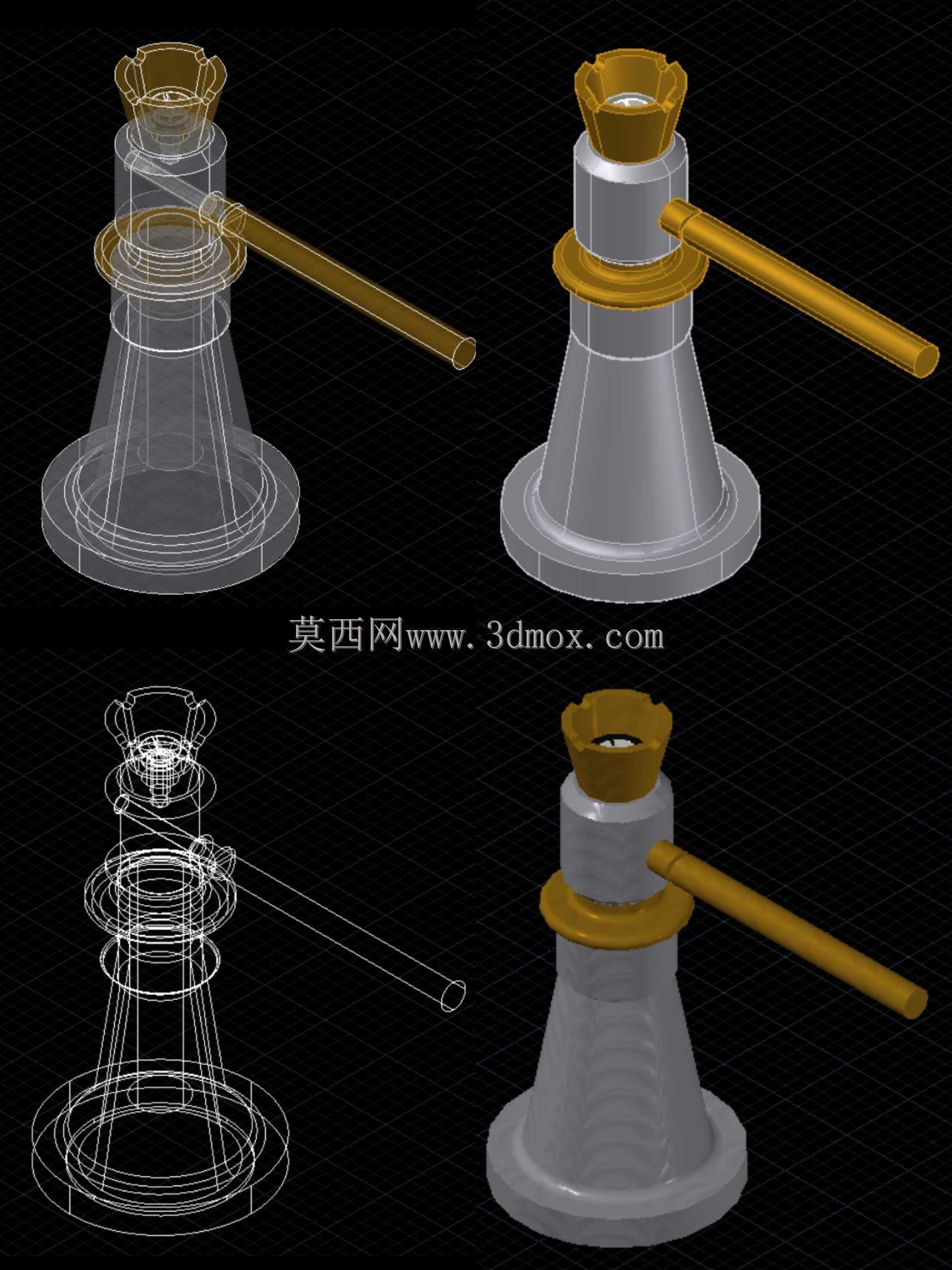

　　增加作业强度；其次是各部件的材料匹配，螺杆和螺母需要采用不同硬度的金属材料加工，通常螺杆采用中碳钢调质处理，螺母采用铸铜或者球墨铸铁加工，避免同材质咬合导致螺纹磨损过快；另外操作杆的通孔位置需要设置在螺杆上部靠近承托端的位置，降低螺杆转动时的扭转力矩，避免螺杆长期受扭转变形。在实际使用场景中，这类结构除了常规的设备顶升移位，还常被用作重型构件装配时的临时支撑，比如钢结构安装时的标高微调、大型机床安装时的水平度调整，因为它的升降精度可以通过转动角度精准控制，每转动一圈的升降量等于螺距尺寸，作业人员可以通过控制转动角度实现毫米级的高度调整，这一点是很多液压顶升设备做不到的。和其他顶升结构相比，它的维护成本极低，只需要定期在螺纹副表面涂抹润滑脂，避免螺纹锈蚀即可，没有易损密封件，不需要定期更换液压油，哪怕存放三五年，只要螺纹没有锈蚀，拿出来就能正常使用，非常适合作为应急抢修、野外作业的常备工具。建模过程中需要重点还原螺纹副的配合间隙，不能把螺纹做成完全零接触的状态，实际加工中螺纹副之间需要预留0.1mm到0.2mm的配合间隙，保证转动顺畅，同时底座的过渡圆角、承托槽的防滑结构、操作杆的端部倒角这些细节都需要准确还原，才能真实反映实际产品的结构特征，方便后续做工程受力分析、作业模拟或者加工图纸导出。
