雅马哈NMAX摩托车制动盘空气导流罩

　　这套导流结构针对踏板摩托车前轮盘式制动系统开发，核心作用是在车辆行驶过程中利用迎面气流，对直径220mm的制动盘、制动卡钳及摩擦片区域进行定向风冷，同时借助气流吹扫作用清理摩擦片表面积存的刹车粉尘、路面泥沙与水渍，避免硬质杂质夹在摩擦副之间造成刹车片异常磨损、制动盘表面拉出沟槽，也能减少长时间连续制动后热量积聚引发的制动热衰减，保障制动系统在频繁启停的城市通勤、山路下坡工况下的工作稳定性。

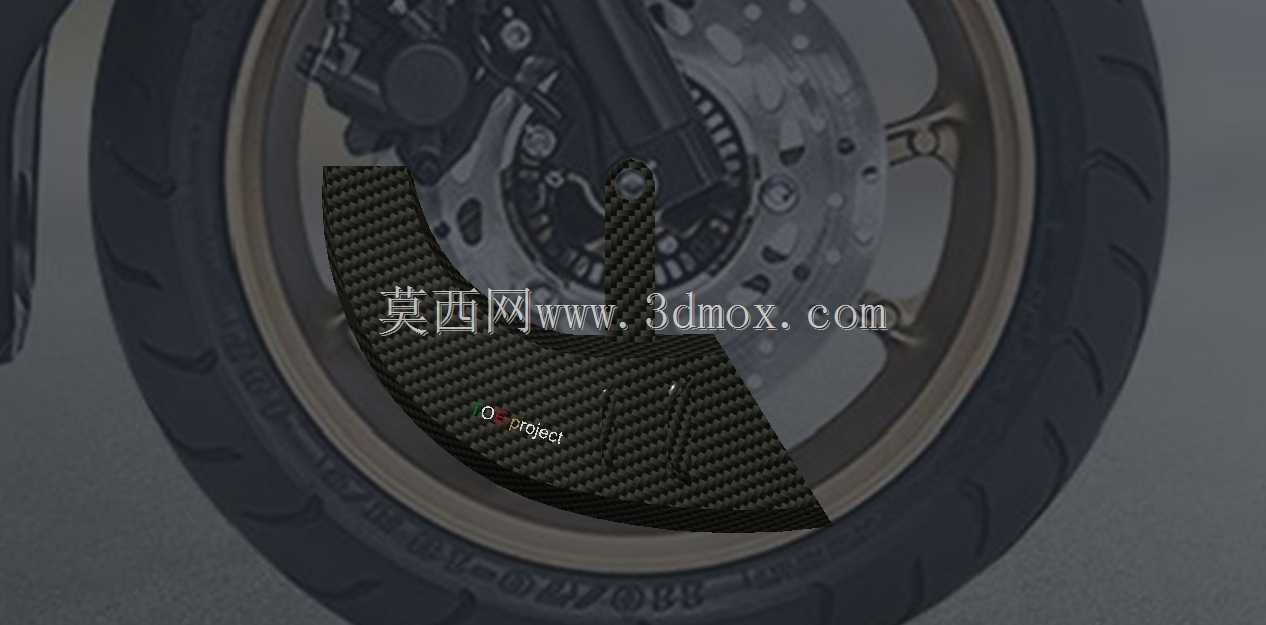

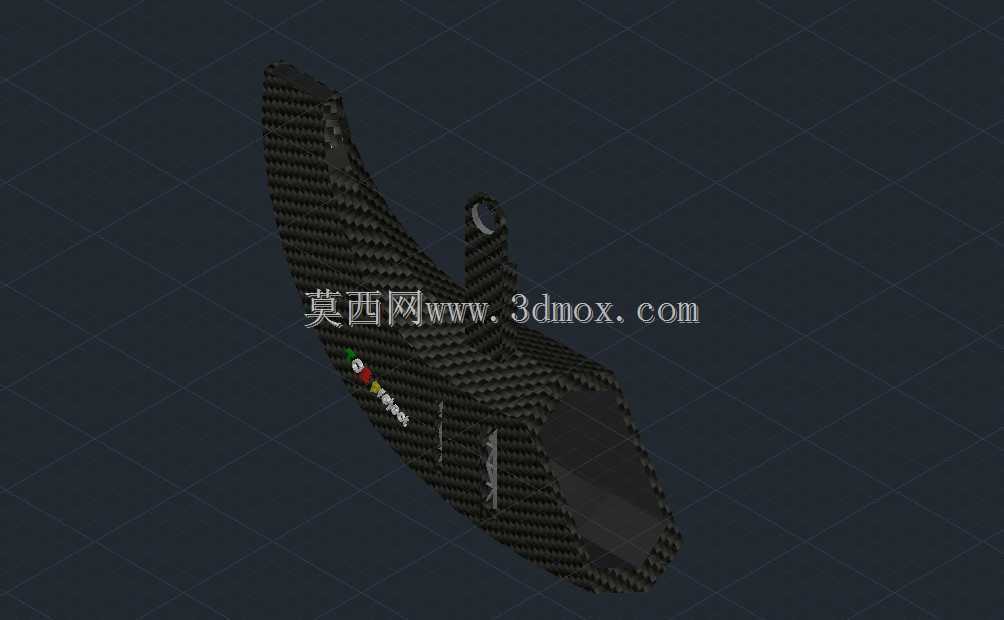

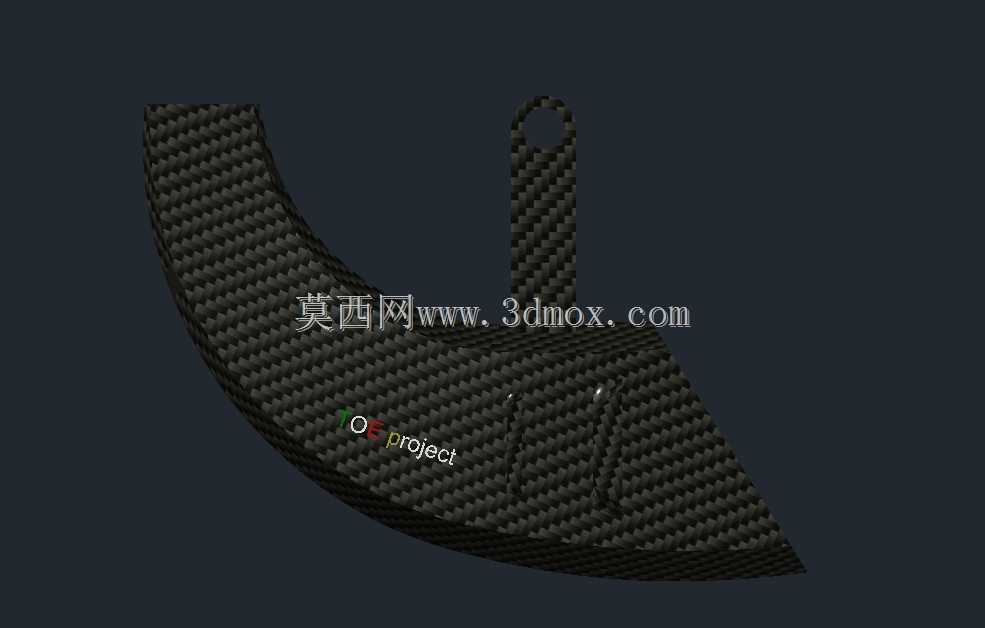

　　从结构设计逻辑来看，该导流罩采用贴合前轮轮辋内侧轮廓的弧形扇面造型，整体弧度与220mm制动盘的外圆轨迹匹配，安装后罩体边缘与制动盘端面保持合理安全间隙，既不会在车轮转动、悬架受冲击产生小幅跳动时发生运动干涉，又能最大限度缩小导流通道与制动盘之间的空隙，减少气流逸散，让更多高速来流被导向制动盘摩擦工作面与卡钳活塞区域。罩体表面设计有规整的导流筋条与分流槽，进入罩体的气流会被筋条分割成多股平行气流，分别吹向制动盘的进风侧、摩擦片与制动盘的接触间隙以及卡钳安装座位置，气流在流经制动盘表面时会带走摩擦产生的热量，同时裹挟摩擦掉落的粉尘从罩体下方的开口排出，不会在轮辋内侧形成涡流积尘。

　　安装边界方面，该导流罩适配雅马哈NMAX老款车型的原厂前悬架与前轮安装位，固定点对应前叉下部的预留安装孔位，不需要对原车制动盘、卡钳、轮辐进行打孔或切割改造，拆装维护时只需拆卸对应固定螺栓即可完成更换，日常检查刹车片磨损时也可直接拆下导流罩操作，不会增加额外维保工序。罩体采用碳纤维纹理的轻量化材质设计，整体重量控制在极低水平，不会给前轮转向增加额外簧下质量，避免影响车辆转向灵活性与悬架响应速度；材料本身具备良好的耐热性与抗冲击性，能够抵御制动盘辐射的高温，也能承受路面飞溅的小石子撞击，长期在户外雨淋、日晒环境下使用不易出现变形、老化开裂问题。

　　实际骑行场景中，城市道路频繁红绿灯启停时，制动系统每公里需多次制动，摩擦片持续产生热量，导流罩在车速达到20km/h以上时即可引入稳定气流，将制动盘工作温度控制在合理区间，避免高温导致摩擦片摩擦系数下降；雨天行驶时，导流罩引导的气流可快速吹干制动盘表面的水膜，消除涉水后制动疲软的问题；非铺装路面行驶时，罩体的弧形结构还可阻挡大部分路面卷起的泥沙直接冲击卡钳活塞与刹车片，减少杂质进入卡钳导向销造成的卡滞回位不良故障。建模过程中需重点校核罩体内弧面与制动盘外圆的最小间隙、固定孔位与前叉安装座的同轴度，同时模拟车轮上下跳动、转向打满角度时罩体与前叉、轮辐、刹车油管的相对位置，确保全行程内无干涉；导流筋的角度需经过气流走向验证，避免出现气流死角导致局部区域散热不足，罩体边缘做圆角钝化处理，防止维护时划伤维修人员，也避免应力集中导致边角断裂。
