液压油缸活塞杆用组合密封环结构

　　这套环形密封件主要面向往复式液压执行机构的动密封工位，常见于工程机械支腿油缸、注塑机锁模油缸、机床液压滑台、冶金设备压下缸以及船舶舱盖液压系统中，安装在缸盖的密封沟槽内，对活塞杆伸出缩回过程中形成的环形间隙进行封堵，既阻止压力油沿杆面向外泄漏，也阻挡外界粉尘、泥水、切削碎屑随杆面拖入缸内，避免油液污染引发阀件卡滞、泵体磨损等连锁故障。

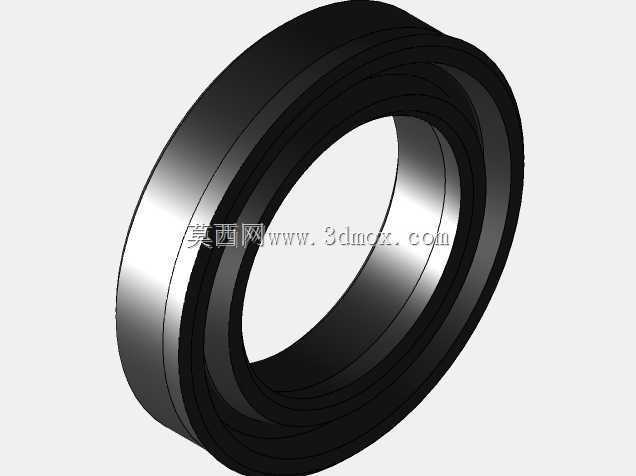

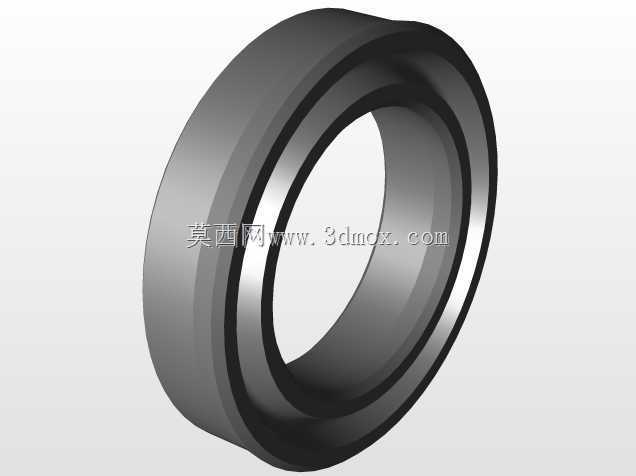

　　从结构形态看，该密封件为带阶梯唇边的开口环形零件，截面并非简单矩形：外侧带有贴合缸盖沟槽底径的定位外缘，内侧主唇边朝向压力腔方向，受压时油压可均匀作用在唇背斜面，将唇边进一步推压在活塞杆镀铬表面，压力越高贴合力越强，属于典型的自紧式密封构型；非承压侧还附带防尘挡边结构，可在活塞杆回程时刮除杆面附着的杂质，部分同系列规格内部可嵌套弹性体涨圈，补偿长期运行后的唇边磨损量，维持密封比压稳定。

　　建模过程中首先以活塞杆公称直径、缸盖安装沟槽的内径与槽宽作为核心边界，回转生成密封件的基础环体，再对唇口区域做变截面扫略，区分主密封唇、副防尘唇、根部退让槽几个特征段：根部预留的环形退让槽可避免密封件受压后被挤入活塞杆与缸盖的配合间隙，防止高压工况下出现胶料啃切、挤出失效；唇口端部做微小圆角过渡，既减少活塞杆往复运动时的滑动摩擦阻力，也避免锐边刮伤杆面镀铬层。环形开口处预留合理的装配间隙，补偿密封件受油温变化产生的热胀量，防止高温下环体胀死在沟槽内。

　　实际选型装配时，需先核对活塞杆外径的公差带，通常杆面需保持f7/f8级配合精度，表面粗糙度控制在Ra0.2至Ra0.4之间，镀铬层厚度不小于0.02mm，过硬或过粗糙的杆面都会加速唇边磨损；缸盖内的密封沟槽需严格按照对应规格的槽宽、槽底径、沟槽圆角加工，槽口边缘不得留有毛刺、刀痕，安装前需在唇口与沟槽内壁涂抹同牌号液压油润滑，避免干摩擦启动瞬间灼伤唇面。装配时不能直接敲击密封件端面，需使用专用锥套引导活塞杆穿过唇口，防止唇边被活塞杆螺纹、键槽边缘刮翻。

　　工况适配层面，这类密封构型可覆盖中低压到高压常规液压系统，适配矿物基液压油、乳化液等常见工作介质，运行温度区间覆盖常规工业液压的冷热工况；相比纯O型圈密封，它的抗挤出能力更强、往复运动寿命更长，相比全橡胶唇形密封，其刚性支撑环结构可承受更高的压力脉冲，在油缸频繁启停、带负载往复动作的场景下，不易出现唇口翻转、偏移问题。现场维护中，若发现油缸杆面出现带油膜、滴油现象，拆解后需同时检查密封件唇口磨损量、活塞杆表面是否有拉伤划痕、沟槽是否出现变形锈蚀，更换新密封件时需同步清理缸盖内积存的油泥杂质，保证回油通道通畅，避免背压过高将密封件从沟槽中推出。三维建模时还需同步匹配缸盖、导向套、防尘圈、耐磨环的相邻装配关系，校验密封件压缩率处于合理区间：压缩量过小会出现低压渗漏，压缩量过大则会导致摩擦阻力骤增、油缸爬行、油温异常升高等问题，整套密封沟槽的轴向尺寸链需预留导向套压紧后的余量，防止密封件被轴向夹死失去浮动补偿能力。
