直径12规格阀门位置锁定装置结构设计

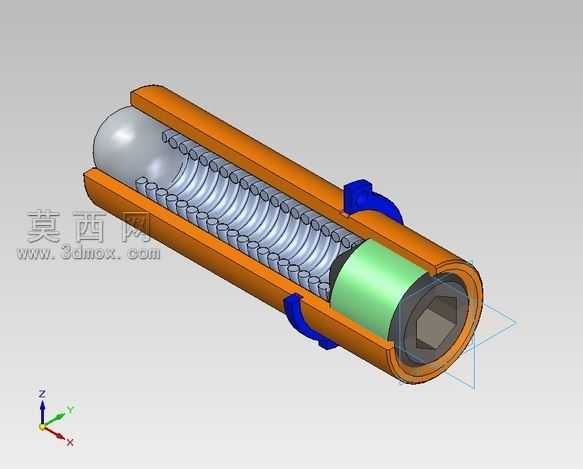

本作品为直径12规格的阀门位置锁定设备三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用剖视展示的渲染方案，清晰呈现内部所有装配结构与零件配合关系，便于直观理解锁止工作原理。外观材质分配上，外部套筒采用橙色工程塑料质感材质，模拟实际产品的绝缘防护外壳特性；内部螺旋排布的滚柱组件采用银灰色金属材质，还原精密传动零件的金属光泽与加工质感；中部的绿色衬套采用耐磨工程塑料材质，凸显滑动缓冲部件的材质属性；端部的内六角操作端采用深灰色金属材质，体现操作受力部件的高强度金属特性；两处蓝色卡扣件采用蓝色工程塑料材质，清晰标识外壳固定结构的位置与形态。结构设计层面，该锁定设备采用同轴套筒式布局，一端为圆头导向结构，可顺畅插入待锁定的阀门对应安装位；内部沿轴向排布多组连续滚柱，形成螺旋式锁止行程结构，可实现多档位的位置锁定调节，适配阀门不同开度下的位置固定需求；中部设置耐磨衬套，为内部锁止组件提供滑动支撑，降低往复操作的磨损，提升设备使用寿命；端部设置内六角操作接口，可通过标准内六角工具驱动内部锁止机构完成锁定与解锁操作；外壳设置两处对称的蓝色卡扣结构，用于将锁体整体固定在阀门对应的安装基座上，避免使用过程中锁体移位松脱。设计思路围绕阀门开度位置的可靠固定需求展开，针对小直径规格阀门的安装空间限制，采用紧凑的同轴布局，将所有锁止传动结构集成在直径12mm的圆柱型壳体内，最大限度缩小设备体积，适配狭小安装场景；内部滚柱螺旋排布的设计，可在锁定时通过滚柱与阀门对应部件的卡合实现均匀受力，避免单点受力过大造成的部件变形或锁止失效；衬套与卡扣的配套设计，兼顾了设备的耐用性与安装便捷性，无需复杂的辅助安装工具即可完成设备的固定与调试；整体剖视渲染的呈现方式，既完整展示了外部装配形态，也清晰暴露了内部零件的配合关系，可直接用于产品结构验证、安装指导演示以及生产加工参考。
