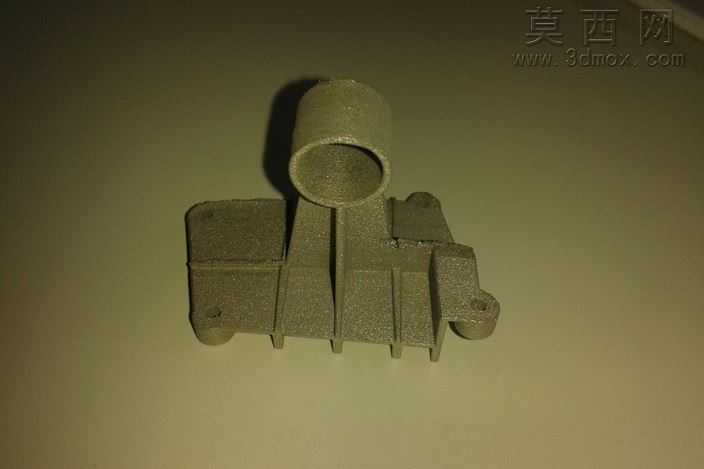

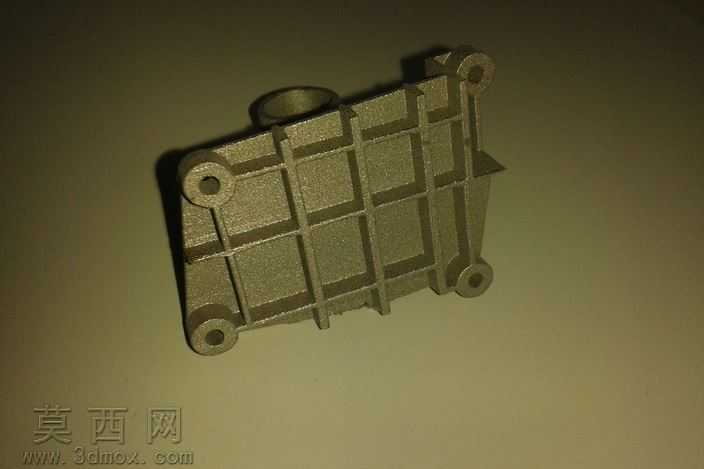

本作品为车用发动机安装固定支架的三维建模成果,建模过程依托主流三维设计软件完成,整体遵循机械结构设计的合理性与装配适配性原则开展设计。首先从结构功能需求出发,该支架核心作用是承托发动机主体、缓冲运行振动、保障动力总成安装定位精度,建模初期先完成基准坐标系搭建,以支架底部安装平面为主基准,对齐整车安装点位的坐标参数,确保后续结构设计的位置精度。主体建模阶段,先绘制底部安装基板的二维草图,基板四角预留对应规格的螺栓安装通孔,孔位周边做加厚凸台处理,强化安装点位的结构强度,避免长期受载出现应力开裂;基板上方设置三角加强筋结构,筋板沿受力传导方向排布,连接底部基板与上部的套筒安装座,上部套筒为发动机悬置的配合部位,套筒内径匹配悬置衬套的外径尺寸,套筒外壁与筋板做圆角过渡处理,减少应力集中风险。建模过程中对所有锐边做倒圆角处理,既符合机械加工的工艺要求,也避免装配过程中出现锐边划伤的问题。材质渲染阶段,为模型赋予金属材质效果,模拟铸钢件的哑光金属质感,调整环境光与反射参数,清晰呈现支架各部位的结构轮廓与厚度变化,通过不同角度的渲染视图,可直观观察支架的空间结构、各安装点位的相对位置、加强筋的排布逻辑。结构设计上充分考虑发动机运行过程中的受力特性,竖向支撑结构保障承重能力,横向延展的基板分散安装载荷,三角筋结构提升整体抗扭、抗冲击性能,所有安装孔位的位置公差、配合尺寸均参照通用车用发动机悬置的安装标准设定,确保模型具备实际生产参考价值。建模过程中同步完成结构干涉检查,确认各部位无结构冲突,壁厚均匀,符合铸造加工的工艺要求,避免出现壁厚突变导致的铸造缺陷,整体结构兼顾功能性、工艺性与结构强度,可用于发动机安装结构的教学演示、结构方案验证等场景。
- 全部评论(0)
- 模板大小 27.16 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,CATIA,STEP/IGES,STL,其它,
- 软件分类 通用机械零部件
