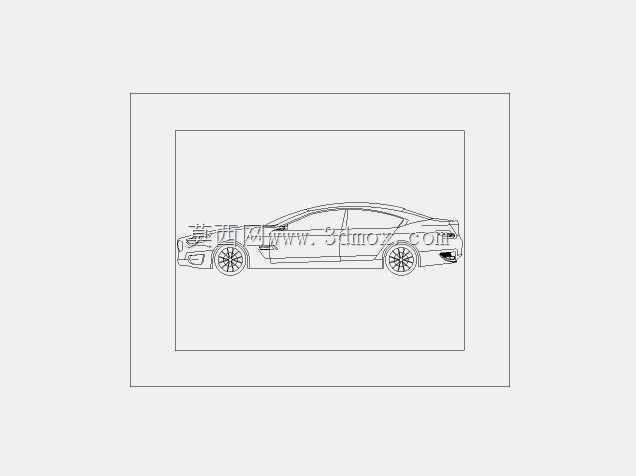

轿车车身侧面轮廓线稿设计参考素材

　　在汽车造型正向开发流程中，车身侧面轮廓的线稿是前期造型定义阶段最核心的基准参考之一，这类二维线稿并非简单的外观描摹，而是衔接造型创意与工程可行性的关键中间载体，能够为后续三维数模搭建、总布置硬点校核提供最直观的轮廓边界依据。从工程应用场景来看，这类侧视轮廓线稿首先会被总布置工程师用来校核整车轴距、前后悬长度、乘员舱上下车空间边界、轮胎跳动包络与轮眉的间隙预留，同时也能为外饰设计师确定腰线走向、车门分缝位置、侧窗轮廓曲率提供统一的基准参照，避免不同设计模块出现轮廓基准不统一的问题。

　　实际项目推进中，这类侧视轮廓的确定需要平衡多维度的工程约束：首先是整车尺寸边界的合规性，轮廓线的总长度、总高度、前后轮心位置必须和前期定义的整车平台硬点完全匹配，轮拱的内轮廓要预留足够的轮胎跳动空间，涵盖满载、极限转向、颠簸工况下的轮胎最大位移量，避免后续数模阶段出现轮拱与轮胎的运动干涉。其次是造型比例的协调性，侧窗的上下沿高度、A柱与C柱的倾角、前后保险杠的突出量，都需要在轮廓线阶段就和人机工程要求匹配，比如侧窗下沿高度不能过高影响乘员侧方视野，A柱倾角要兼顾风阻系数与前方视野盲区控制，C柱的溜背角度要平衡后排头部空间与后备箱储物容积。

　　从设计思路层面看，这类车身侧视线稿的绘制需要先锁定核心硬点位置：先确定前后轮的中心坐标，按照平台定义的轴距固定两轮心间距，再根据轮胎规格绘制轮胎的外圆轮廓，接着确定整车的离地间隙基准线、车顶高度线、前后保险杠的最外端边界，之后再逐步勾勒引擎盖的倾斜角度、前风挡的衔接曲线、车顶的过渡弧度、车尾的收尾轮廓，最后补充车门分缝、门把手位置、侧裙轮廓这些细节线条。整个绘制过程中需要反复和总布置、人机、空气动力学团队同步校核，比如引擎盖的高度要满足行人碰撞保护的法规要求，车尾的上翘角度要优化整车尾流结构降低风阻，车门下沿的轮廓要和底盘护板的边界衔接顺畅，避免行车过程中气流在车底形成紊流增加风噪。

　　在三维建模环节，这类侧视线稿通常会被导入建模软件作为视图背景参考，曲面设计师会先沿着侧视轮廓拉伸出基础的曲面边界，再配合正视图、俯视图的轮廓线搭建整车外饰的基础曲面框架，线稿的精度直接影响后续曲面构建的效率，如果轮廓线的曲率过渡不顺畅，后续生成的A级曲面就会出现光影扭曲的问题，需要花费大量时间调整曲面控制点。另外在改装车设计、汽车教学演示、汽车类文创产品开发场景中，这类精准的车身侧视轮廓也有很高的应用价值，比如改装厂设计定制化拉花、侧裙包围时，就可以基于这类轮廓线快速生成适配的装饰件曲面，不用反复扫描实车获取轮廓数据；汽车专业的教学过程中，也可以用这类轮廓线讲解整车比例构成、总布置硬点分布的相关知识点，帮助初学者快速建立汽车外形的尺寸认知。

　　需要注意的是，这类轮廓线稿虽然是二维素材，但所有线条的位置都对应实际的工程尺寸，不能随意调整比例，比如轮心到门槛梁的垂直距离要和悬架行程、底盘布置高度匹配，车门的上下沿高度要和车门内板的玻璃升降器安装空间匹配，侧窗的轮廓曲率要和玻璃的成型工艺匹配，避免后续设计出无法落地的造型方案。在实际建模工作中，很多初级设计师容易忽略轮廓线的工程约束，只追求造型的视觉效果，导致后续数模阶段出现硬点不匹配、空间不足、工艺无法实现的问题，反而拖慢整个项目的推进节奏，而经过工程校核的侧视轮廓线稿，能够从源头规避这类问题，让后续的三维设计、工程校核工作都能在统一的边界内推进，大幅降低跨团队沟通的成本。
