手动挡车辆传动系统离合器片结构设计

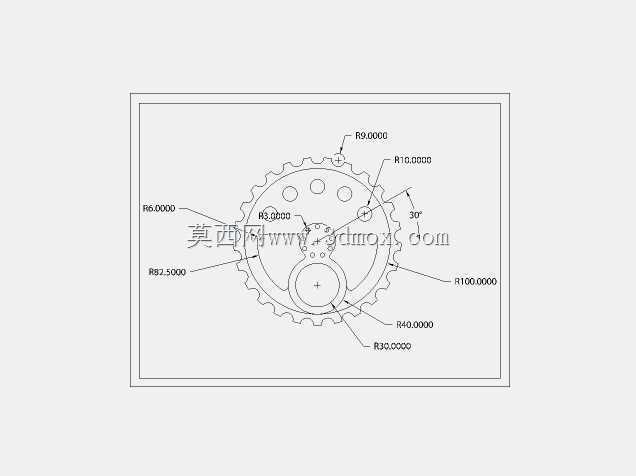

　　在手动挡乘用车辆、轻型商用车的传动链路里，离合器片是承担动力通断核心功能的摩擦传动部件，直接布置在发动机飞轮与变速器输入轴之间的腔体内，日常起步、换挡、紧急制动工况下的动力衔接平顺性、传动扭矩承载能力，都和这个零件的结构设计合理性直接挂钩。做这个零件的三维结构设计时，首先要卡准安装边界的硬约束：从图纸标注的尺寸链来看，零件整体为圆盘类结构，最大外圆半径控制在100mm，对应适配小排量乘用车的离合器总成安装空间，和飞轮、压盘的配合面平面度公差需要控制在0.02mm以内，避免压紧状态下出现局部偏磨，导致起步抖动、传动打滑的问题。齿部的轮廓尺寸做了分段设计，外齿的齿根圆角为R6，齿顶圆角R8，和变速器输入轴的花键配合段做了定心结构设计，

　　中心安装孔的同轴度公差要达到IT7级，保证高速旋转时的动平衡量控制在允许范围内，避免高转速下出现传动系共振。从功能实现的逻辑来看，这个零件的核心是通过两侧的摩擦面层和飞轮、压盘的端面产生静摩擦力，把发动机曲轴输出的扭矩平稳传递到变速器输入轴，当驾驶员踩下离合踏板时，压盘施加的轴向压紧力释放，离合器片和两端的摩擦面脱离接触，动力传输暂时中断，此时就可以顺畅切换变速器的挡位，避免换挡时齿轮出现打齿冲击。设计时特意在摩擦片本体和中心花键毂之间设置了缓冲减震结构，能吸收发动机输出的扭矩波动，尤其是低速工况下的曲轴扭转振动，不会直接传递到变速器齿轮组，既提升了驾驶时的平顺感，也能延长传动系各齿轮零件的疲劳寿命。实际装车应用中，

　　这个零件的工作环境比较苛刻，频繁的半联动工况会让摩擦面产生瞬时高温，所以结构设计时要考虑摩擦材料的耐热变形边界，钢质本体的平面度在200℃工作温度下的变形量不能超过0.05mm，避免高温下出现翘曲导致分离不彻底。尺寸链校核的时候，要注意各圆弧过渡的位置不能出现应力集中，比如R3、R4的内凹圆角位置，是承受交变扭矩的薄弱区域，建模时要保证圆角过渡顺滑，不能出现建模棱角，否则长期交变载荷下容易出现本体开裂的失效问题。和周边零件的配合间隙也要留足，离合器片在分离状态下和飞轮、压盘端面的单侧间隙要控制在0.3-0.5mm，间隙过大会导致离合踏板行程过长，分离不彻底挂挡困难，间隙过小则容易出现半联动打滑，加速摩擦片的异常磨损。

　　从建模的细节来看，外轮廓的齿形是和压盘、飞轮的定位结构配合的，30°的齿形角度设计既保证了周向定位的可靠性，也方便装配时的对位，不需要额外做定位标记就能快速装入总成。各个半径尺寸的标注都是从装配基准出发，中心孔作为整个零件的设计基准，所有形位公差都围绕这个基准展开，加工时只要一次装夹完成核心面的加工，就能保证各位置的位置度要求，降低加工时的装夹找正难度。日常做传动系统匹配选型时，这个结构的离合器片适配最大输出扭矩150N·m级别的汽油发动机，覆盖1.0-1.6L排量的前驱、后驱手动挡车型，替换安装时只需要核对中心花键的齿数、外圆直径、总厚度三个核心尺寸，就能保证和原有总成的适配性，不需要额外修改周边的安装结构。
