四旋翼防水航拍作业飞行器结构设计

　　这款四旋翼飞行器的结构设计核心围绕近水面、多雨潮湿环境下的作业需求展开，区别于常规消费级航拍无人机的结构逻辑，整机做了全链路的防水密封考量。从实际应用场景来看，这类设备可承担近岸水域巡检、雨天应急勘察、湿地生态监测、水面搜救辅助等常规无人机无法胜任的作业任务，在结构设计阶段就需要兼顾防水性能与飞行气动效率的平衡。

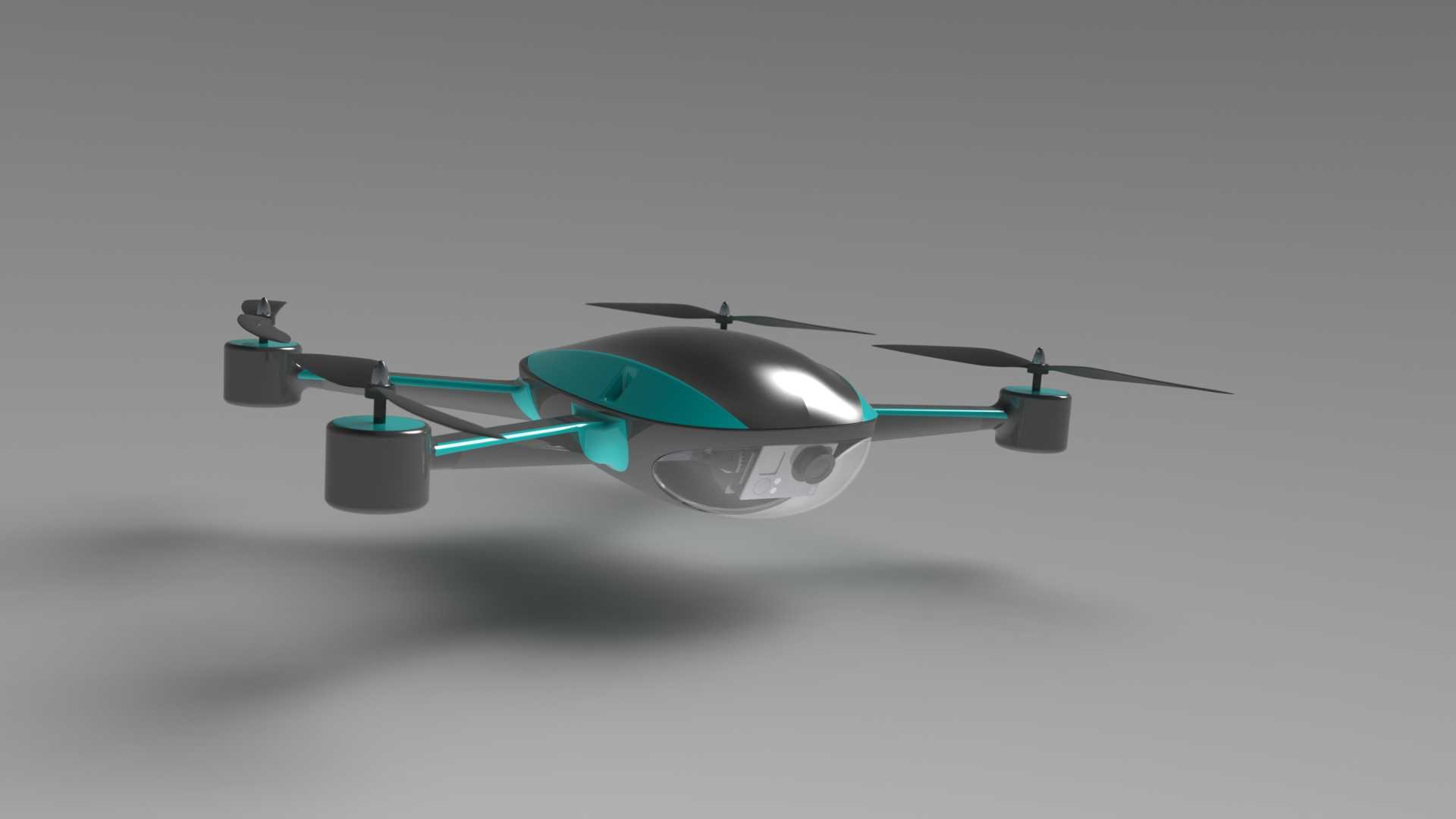

　　机身上下壳体采用一体化流线型包覆设计，壳体接缝处预留密封胶圈安装槽位，所有电调、飞控、电池舱的接口位置都设计了内凹式防水挡边，避免飞行过程中溅起的水花直接侵入电子舱。旋翼臂采用碳纤维复合管材与机身主体连接，连接位置设计有锥形密封过渡结构，既保证旋翼臂的结构强度，又能阻断水分顺着臂体缝隙渗入机身内部。动力系统的电机座做了全包覆防水处理，电机出线位置采用航空级防水接头，可支持短时间的水面迫降而不出现电路短路问题。

　　从气动外形设计来看，机身头部的透明视窗采用曲面聚碳酸酯材质，既作为航拍相机的防护视窗，又兼顾机头的流线减阻效果，视窗与机身壳体的配合面设计有多层止口结构，配合密封胶实现IP67级的防水能力。整机的重心布置在机身几何中心偏下位置，电池舱设计在机身底部的密封仓内，既降低整机重心提升飞行稳定性，也能在水面迫降时保证机身浮心位置合理，避免出现翻机沉没的问题。

　　旋翼的选型兼顾升力效率与防水适配性，采用快拆式折叠旋翼结构，旋翼与电机轴的连接位置设计有防水挡盖，避免水分进入电机轴承位置加速部件锈蚀。起落架采用轻量化的弧形一体式结构，与机身下壳体平滑过渡，既减少飞行过程中的气动阻力，也能在降落水面时提供足够的浮力支撑，起落架表面做疏水涂层处理，减少水分附着带来的额外重量。

　　在结构安装边界的考量上，机身内部的电子元件安装位都设计有独立的减震固定柱，飞控、GPS模块、图传模块的安装位置都预留了防水屏蔽罩的安装空间，各模块之间的走线全部采用内藏式线槽设计，避免线缆外露影响防水性能与气动外形。机身顶部设计有隐藏式散热通道，通道采用迷宫式防水结构，在保证电子元件工作散热需求的同时，阻断外部水分的侵入路径，平衡了密封防水与工作散热的矛盾点。

　　整机的结构件拆分充分考虑后期维护的便利性，壳体连接采用不锈钢防水螺丝，所有螺丝孔位都设计有密封胶塞，日常维护时仅需拆开上下壳体的连接螺丝即可完成内部元件的检修，不需要破坏密封胶层，降低了后期维护的成本与操作难度。旋翼臂与机身的连接采用快拆锁扣结构，锁扣位置同样做了密封处理，既方便设备的收纳运输，也不会影响整机的防水性能。
