六孔星形法兰轭连接结构设计

　　在各类需要实现轴系铰接、扭矩传递同时兼顾端面固定安装的机械结构场景中，法兰轭是承担连接与载荷传递的核心部件之一，常见于工程机械的转向铰接部位、航空航天的操纵连杆连接端、工业设备的万向传动节点，以及部分需要实现小角度摆动补偿的管路支撑结构中，其结构设计的合理性直接决定了整套连接机构的疲劳寿命与运行稳定性。

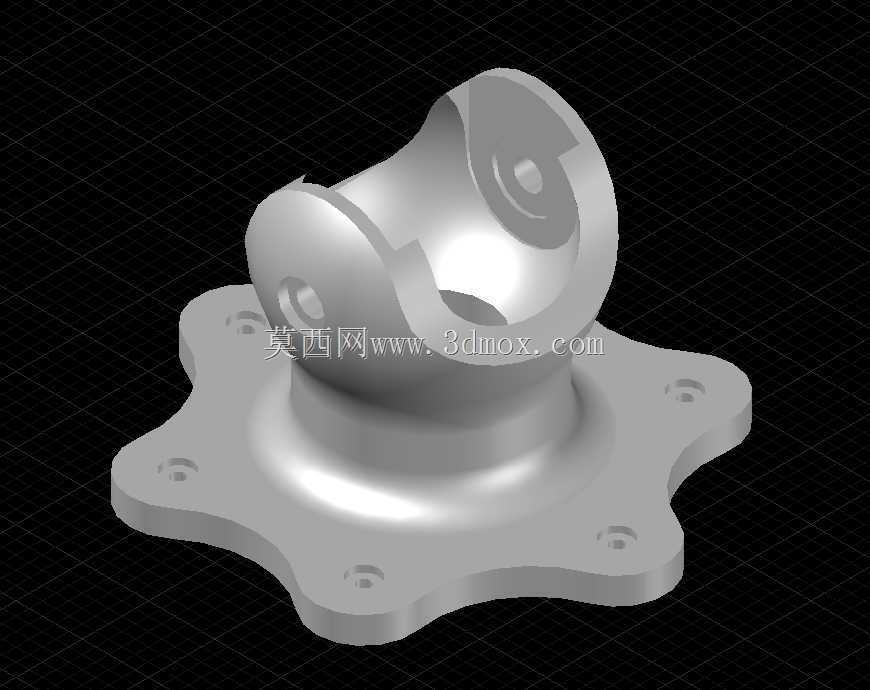

　　这款法兰轭采用底部法兰盘与上部叉形轭体一体化成型的结构设计，底部法兰为六凸耳星形结构，每个凸耳上设置有同轴的安装通孔，相比整圆形法兰，这种星形结构在保证六个安装点均布受力的前提下，大幅削减了法兰盘非受力区域的材料冗余，有效降低了零件整体自重，同时六个安装点的均布设计能够让法兰端面在螺栓锁紧后获得更均匀的压应力分布，避免局部应力集中导致的法兰变形，适配M6-M8规格的内六角圆柱头螺栓安装，安装孔的沉台深度经过精准核算，能够保证螺栓锁紧后头部完全沉入沉台内，不会突出法兰安装端面，避免与对接安装面产生干涉。法兰盘与上部轭体的过渡区域采用大圆角平滑过渡设计，过渡圆角半径不小于5mm，能够有效分散轭体承受径向载荷时在根部产生的弯曲应力，避免直角过渡带来的应力集中问题，从结构根源上降低交变载荷下根部断裂的风险。

　　上部的叉形轭体为对称开式结构，两个叉臂上同轴设置有铰接销孔，销孔的内径公差严格按照H7级精度设计，能够与标准圆柱销实现间隙配合，保证铰接转动的灵活性同时避免过大的配合间隙带来的传动冲击，销孔的端面设置有倒角，方便铰接销的装配导入，同时能够去除孔口的加工毛刺，避免装配时刮伤销体表面。叉臂的内侧轮廓为弧形曲面，能够适配与之配合的铰接球头或十字轴的摆动轨迹，预留足够的摆动空间，允许连接部件在±15°的锥角范围内实现万向摆动，能够补偿安装过程中带来的轴向与角度偏差，抵消设备运行过程中产生的振动位移，避免刚性连接带来的附加载荷。轭体的顶部开口处设置有导向斜角，方便配合部件的快速装入，降低装配难度。

　　从安装边界来看，这款法兰轭的底部安装面平面度要求控制在0.02mm以内，表面粗糙度达到Ra1.6，能够保证与对接安装面实现紧密贴合，避免连接后出现端面间隙导致的锁紧力衰减。法兰盘的最大外轮廓直径根据配套的安装接口设计为120mm，整体高度控制在75mm，轭体部分的最大宽度为60mm，整体结构紧凑，能够适配安装空间受限的铰接节点场景。在材料选型上，这类结构通常采用40Cr合金钢锻造后进行调质处理，整体硬度达到HB240-280，铰接销孔部位可进行高频淬火处理，表面硬度达到HRC45-50，提升销孔的耐磨性能，满足长期反复铰接转动的使用需求。

　　设计过程中需要重点校核两个核心受力部位，一是法兰盘安装孔的挤压应力，需要保证在额定螺栓锁紧力下，安装孔周边不会出现塑性变形；二是叉臂根部的弯曲疲劳强度，需要模拟设备运行过程中最大径向载荷与摆动角度下的应力分布，确保应力峰值低于材料的许用疲劳极限，同时通过有限元分析优化过渡圆角的尺寸，在不增加整体重量的前提下最大化结构强度。此外，叉臂上两个铰接销孔的同轴度是加工过程中的关键精度指标，需要控制在0.01mm以内，否则会导致铰接销装配后出现卡滞，加速铰接部位的磨损，缩短部件的使用寿命。
