林区原木运输用立柱式牵引挂车结构

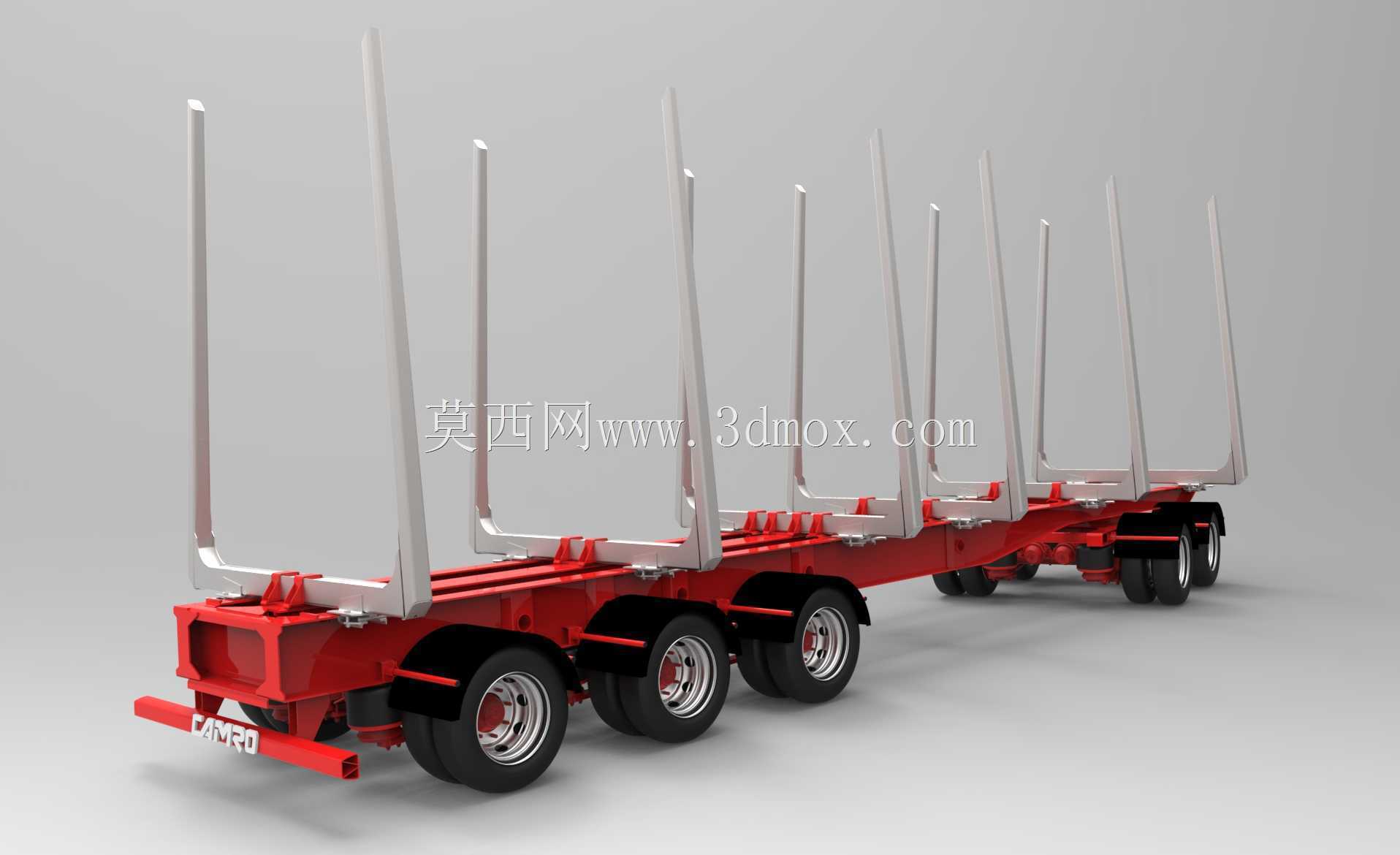

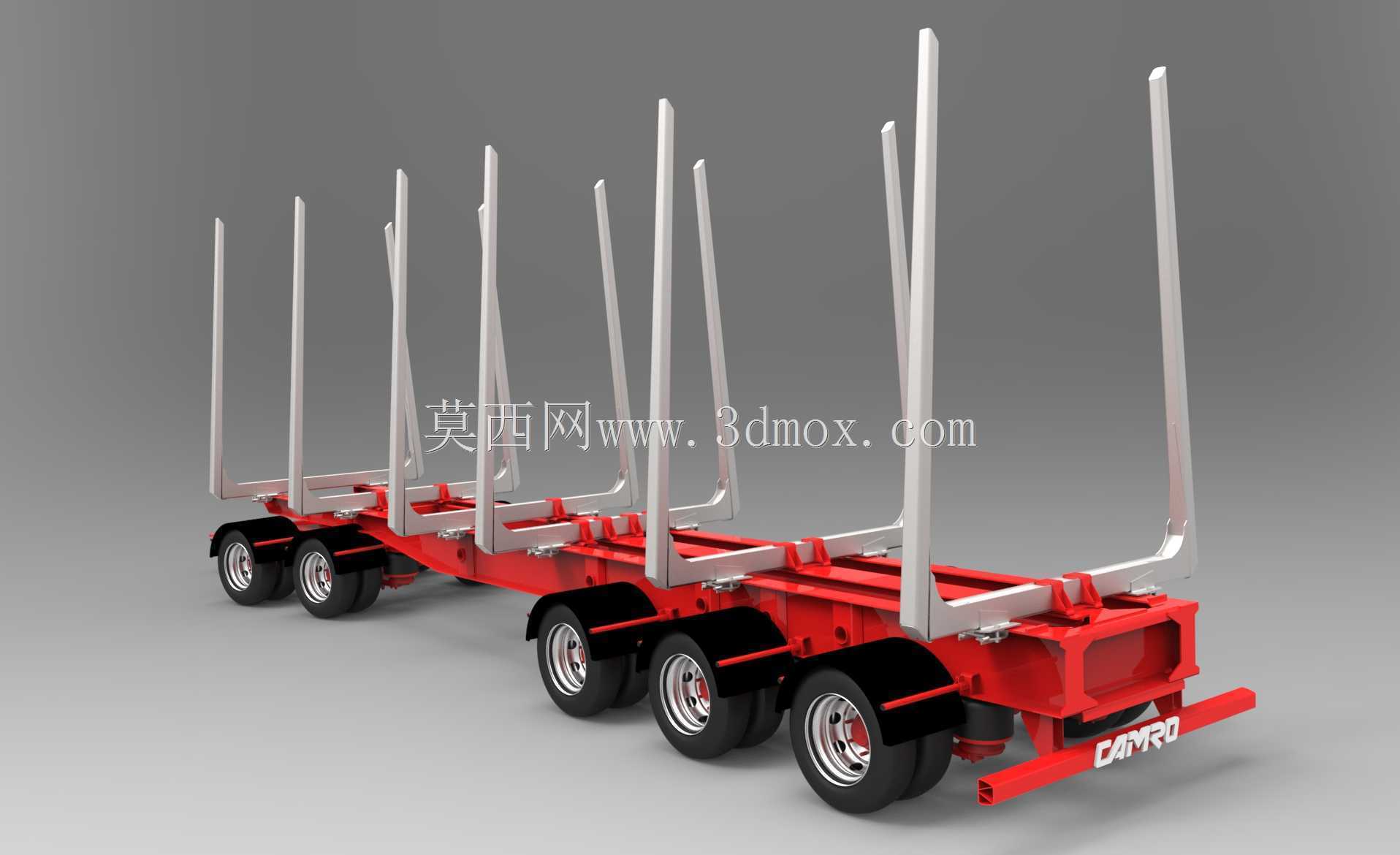

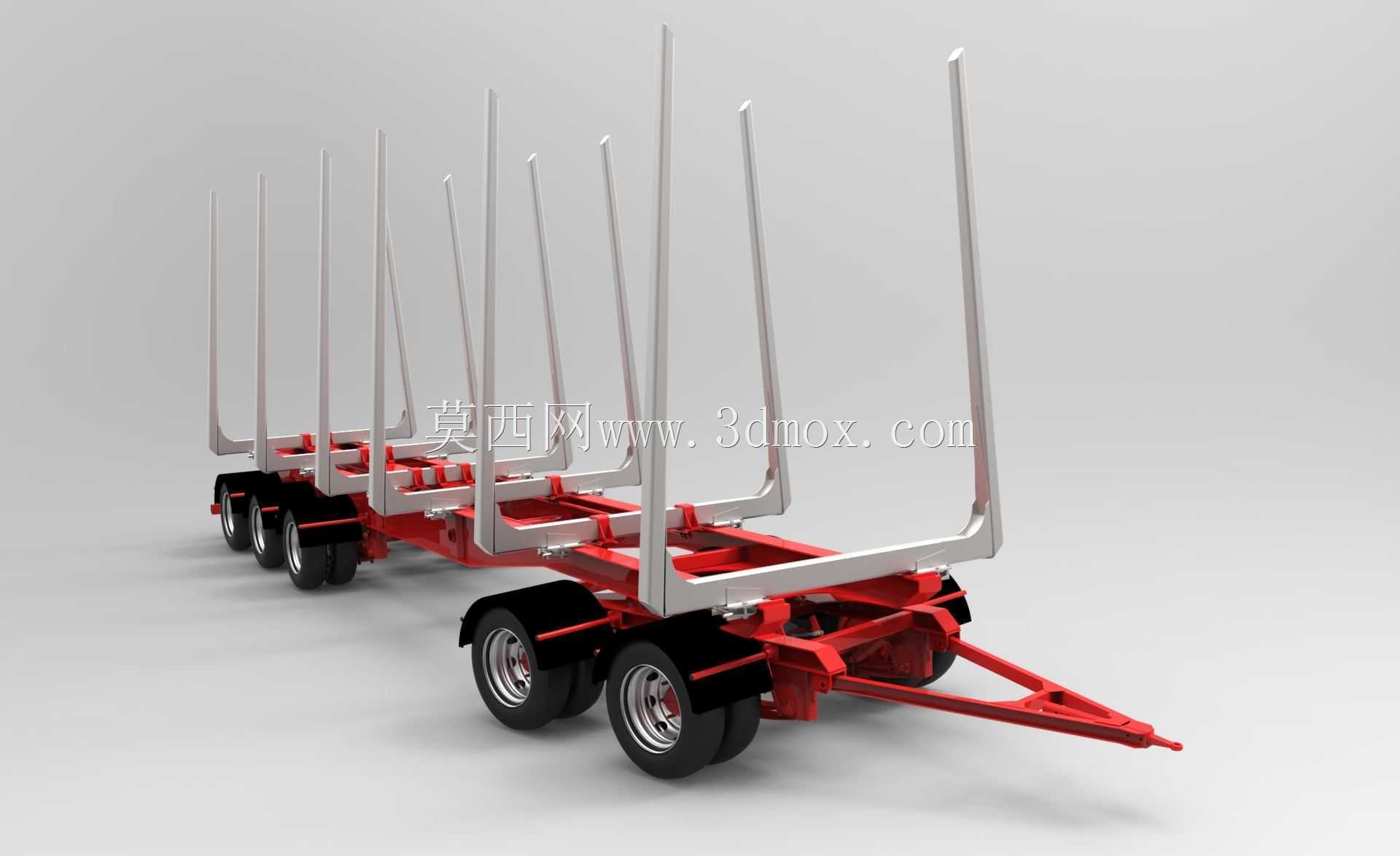

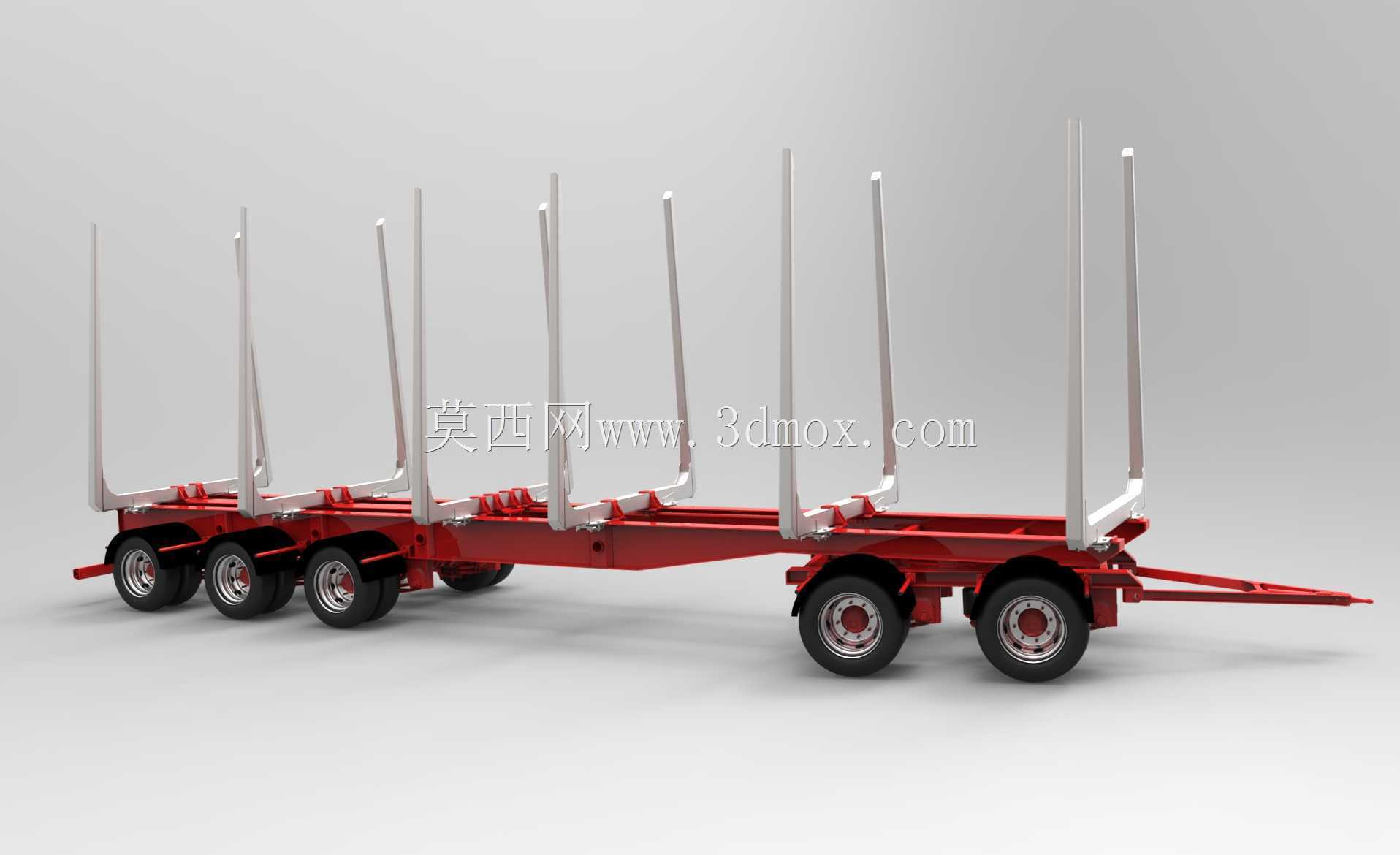

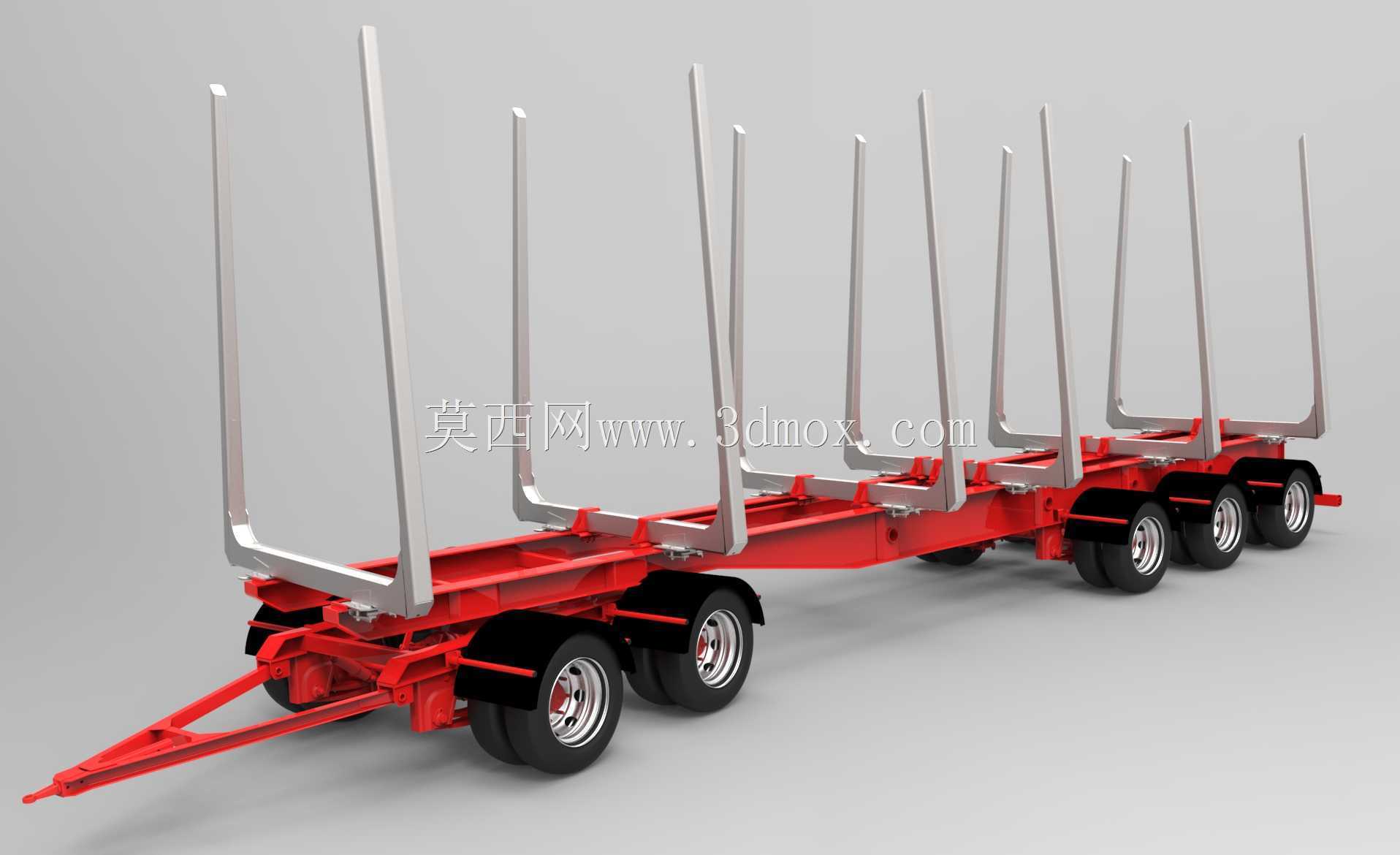

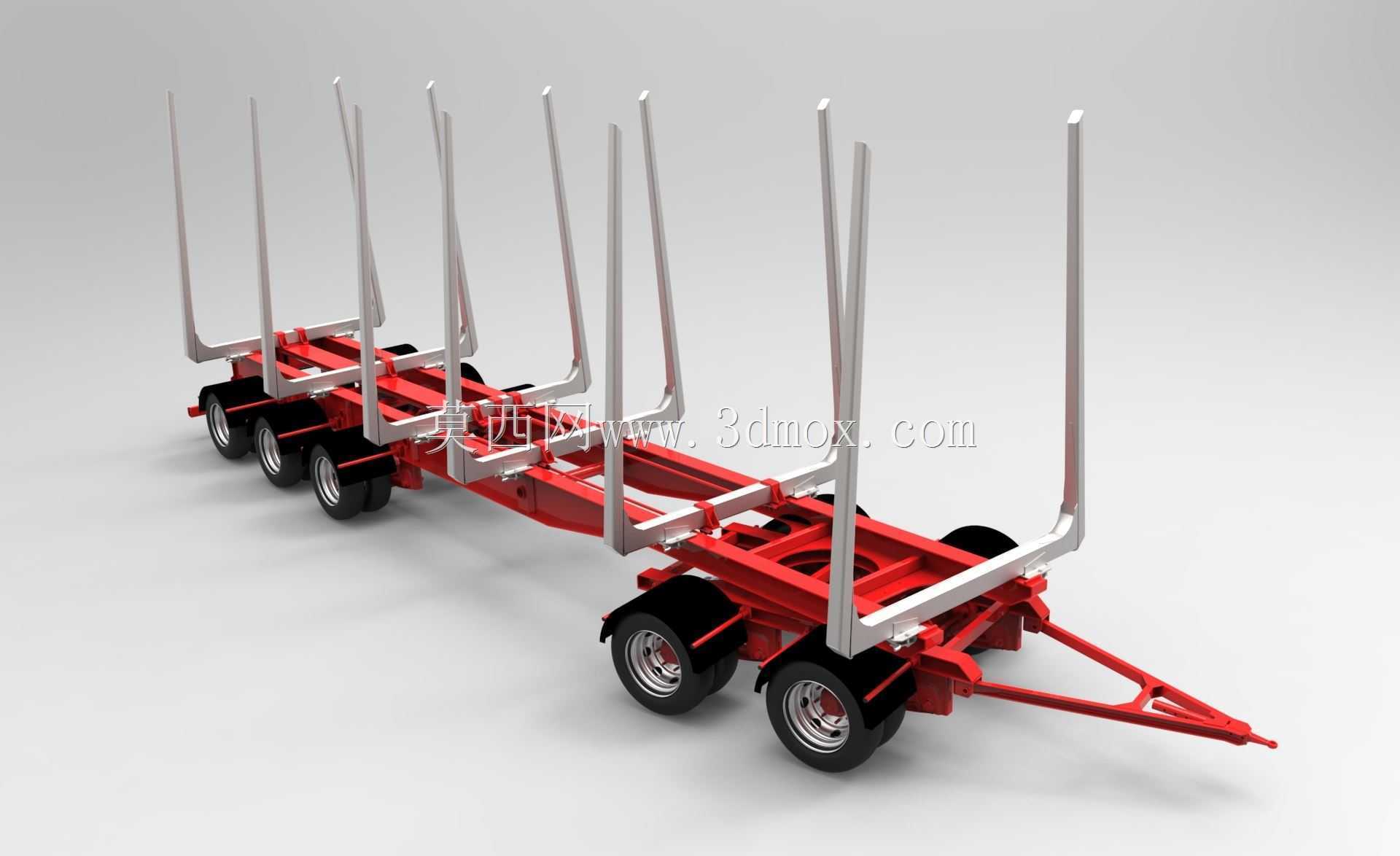

　　这款立柱式牵引挂车主要面向林区原木转运、木材堆场短驳、木材加工厂进料转运等场景设计，区别于普通栏板货运挂车，其核心结构围绕长尺寸原木的装载固定需求开发，能够适配6-12米长度的原条、成材原木的运输作业，无需额外加装栏板即可完成货物限位，大幅降低林区非铺装路面行驶时的货物脱落风险。从结构设计逻辑来看，整车采用三段式焊接车架，前段为三角牵引架结构，牵引销位置预留了与轮式拖拉机、林区专用牵引车头的连接接口，牵引架高度匹配农用及林区作业车辆的后牵引钩标准安装高度，牵引架与主车架连接位置做了双层钢板加强，应对林区路面颠簸带来的交变冲击载荷，避免牵引部位出现应力开裂。主车架部分采用纵梁贯通式设计，纵梁选用高强度低合金钢板折弯成型，

　　横梁采用等间距布置的槽钢结构，每侧对应立柱安装位置都设置了独立的立柱安装座，安装座与车架纵梁采用满焊连接，同时加装三角形加强筋分散立柱承受的侧向载荷。立柱采用变截面矩形钢管结构，底部与安装座采用插装式连接，预留了锁止销孔，可根据运输原木的直径、堆高需求快速更换不同高度的立柱，单根立柱的侧向承载能力经过校核，能够承受堆装原木在车辆转弯、坡道行驶时产生的侧向挤压力，避免立柱变形失效。行走系统采用多轴重载布置，靠近牵引架位置为两轴双排轮结构，车架尾部为一轴双排轮结构，所有车桥均采用钢板弹簧悬架与车架连接，钢板弹簧的刚度匹配林区非铺装路面的减震需求，既能够承载满载原木的总重量，又可以过滤路面颠簸带来的冲击，

　　保护车架结构不会因为长期冲击出现疲劳损伤；轮胎选用深花纹越野轮胎，胎面花纹深度适配林区泥泞、松软路面的抓地力需求，避免作业过程中出现陷车、打滑问题。货台平面为低平板设计，货台离地高度控制在1.1米范围内，降低整车装载后的重心高度，提升坡道行驶、转弯过程中的整车稳定性，同时降低原木吊装时的起吊高度，减少吊装作业的安全风险。相邻立柱之间的间距经过优化，既能够保证长尺寸原木的多点支撑，又不会因为立柱过密影响吊装作业的操作空间，立柱顶端做了圆弧过渡处理，避免吊装过程中钢丝绳、原木与立柱棱角碰撞造成的部件损伤或者原木磕损。从安装边界来看，整车总长度控制在13米以内，宽度符合林区作业道路的通行限宽要求，牵引架的水平摆动角度预留了足够余量，

　　能够适应林区狭窄道路的小半径转弯需求，最小转弯半径可控制在8米以内，适配林区集材道、作业道的通行条件。制动系统采用气制动结构，接口与主流牵引车辆的气路输出接口匹配，所有车轮均配备鼓式制动器，满足重载状态下的制动距离要求，同时在车架尾部设置了驻车制动结构，坡道停靠时可实现整车锁止，避免溜车风险。车架表面采用抛丸后喷涂防锈底漆加面漆的处理工艺，能够适应林区高湿度、多腐殖质的作业环境，降低车架锈蚀速度，延长设备的整体使用寿命。在实际作业过程中，该挂车可直接配合林区集材设备完成原木装载，无需额外加装货厢栏板，立柱的可拆卸设计也方便在运输其他长尺寸建材、杆件类货物时调整结构，拓展设备的适用场景；底盘的轮距设计经过优化，能够适配林区常见的作业道路轮辙，减少行驶过程中的路面阻力，空载状态下的牵引阻力较低，可匹配中等功率的牵引设备完成转运作业，降低林区运输的设备投入成本。
