交流稳压器组合式安装支座结构设计方案

　　本次设计的交流稳压器配套安装支座，核心服务于中小功率交流稳压设备的柜体内部固定场景，在工业车间配电、实验室精密供电、商用楼宇稳压供电等场景中，这类支座承担着承托稳压核心绕组模块、分隔内部电气腔室、预留走线与散热间隙的核心作用，避免稳压模块运行过程中因振动、位移出现接线松脱、绕组磕碰损伤的问题。从结构功能来看，该支座采用左右对称的L型折弯立板搭配中部承托底板的组合形式，两侧立板上预留的阵列式矩形镂空，一方面是为了降低支座整体自重，减少稳压器整体的装配重量，另一方面是为电气接线提供穿越通道，方便绕组模块的输入输出线缆从侧面引出，无需额外在柜体上开设过线孔。立板上加工的Φ25通孔，是为模块的固定销轴预留的装配位，

　　装配时销轴穿过两侧立板的通孔，直接承托中部的稳压绕组模块，无需额外加装固定压块，装配工序可减少两道紧固步骤，适合批量生产的稳压设备装配线使用。设计过程中优先考虑了安装边界的适配性，支座总宽度控制在70mm，立板总高度为53mm，其中底部折弯边高度18mm，这个尺寸刚好匹配常规1U规格稳压模块的安装腔室高度，不会出现装配后腔室盖板无法闭合的问题。中部承托板的宽度为40mm，两侧与立板的连接边宽度各为3mm，这个宽度的连接边既可以保证折弯后的结构强度，在承受15kg以内的绕组模块重量时不会出现折弯变形，又不会过多占用腔室内部的散热空间，保证模块运行时产生的热量可以顺着立板的镂空间隙自然流通。从视图表达的结构细节来看，

　　支座的斜向加强筋设置在立板外侧，从底部折弯边一直延伸到立板上部，这个加强筋的设计是为了抵消立板承受竖向载荷时的外翻应力，当设备运输过程中出现颠簸振动时，加强筋可以将立板受到的冲击力分散到底部的安装面上，避免立板与底板的焊接位置出现开裂。底部承托板下方的半圆弧形避让结构，是为了匹配稳压模块底部的圆形接线端子座，装配时端子座刚好嵌入这个弧形避让位，不需要额外抬高支座的安装高度，可有效压缩整个稳压模块的竖向安装尺寸。在实际选型适配时，需要注意该支座的安装孔位与柜体安装梁的匹配度，两侧立板的外侧间距为70mm，刚好适配标准C型材安装梁的内侧卡槽宽度，安装时可以直接将支座卡入卡槽后再用螺丝紧固，不需要额外调整安装位置。

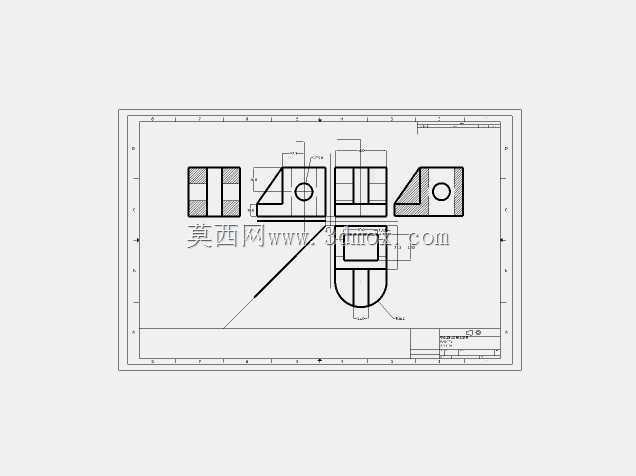

　　结构设计时特意将所有锐边都做了R0.5的倒角处理，避免装配过程中划伤线缆绝缘层或是操作人员的手部，所有折弯位置的内R角统一为0.2mm，适配常规钣金折弯模具的加工参数，不需要定制特殊模具即可完成批量加工，加工成本可控制在较低区间。另外，支座表面的处理方式默认采用静电喷塑，与稳压器柜体的表面处理工艺保持一致，装配后整体外观协调性更好，同时喷塑层也可以起到绝缘防锈的作用，避免长期使用后支座生锈污染柜体内部环境，或是出现导电短路的隐患。从三维建模的角度来看，该零件的建模逻辑遵循钣金加工的工艺顺序，先绘制底板的展开轮廓，再依次添加折弯特征、开孔特征、加强筋特征，最后添加倒角特征，建模过程中所有特征的参数都与实际加工参数一一对应，导出的工程图可以直接用于车间加工，不需要二次调整尺寸。
