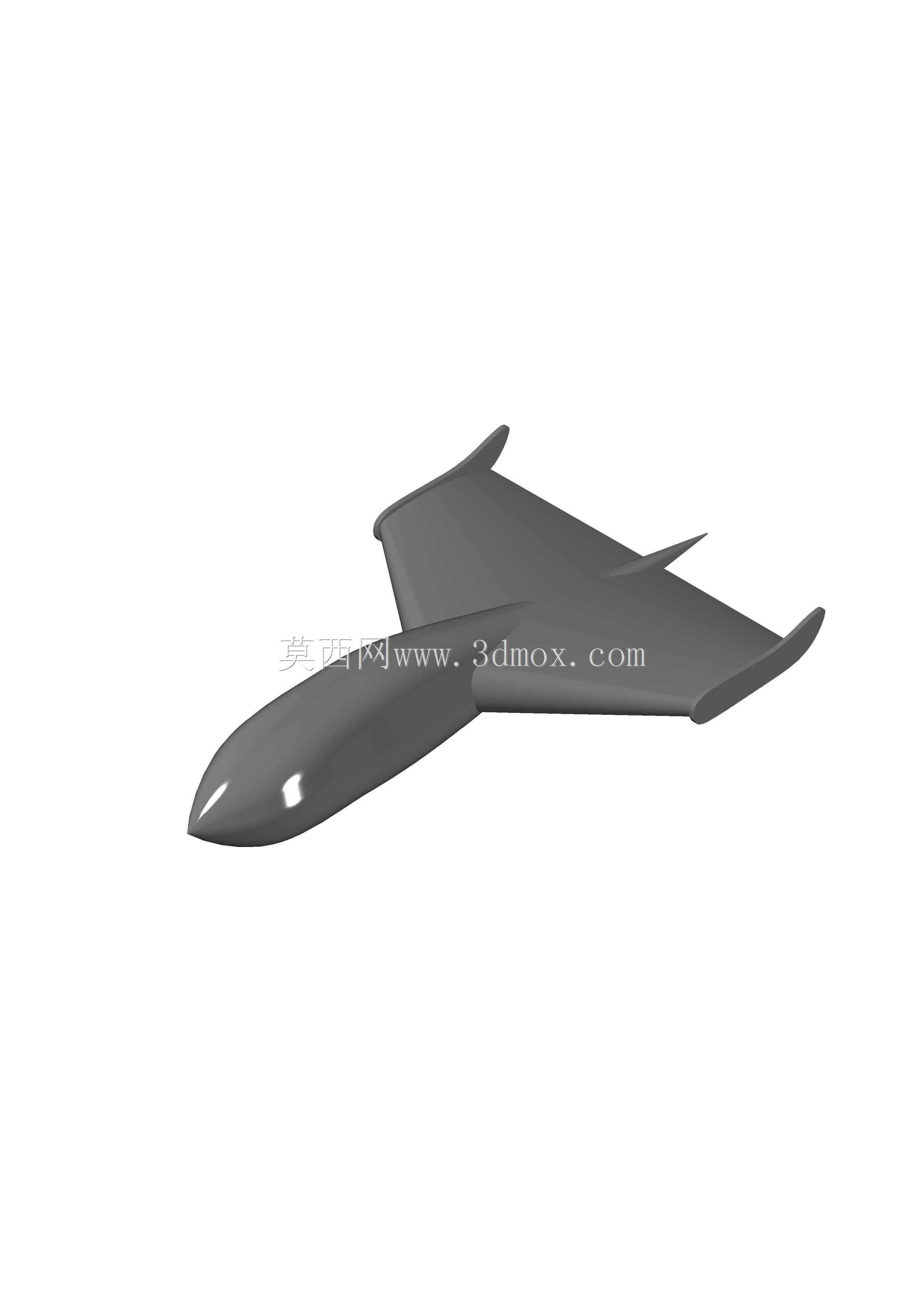

飞翼布局低空侦察无人机外形结构设计

　　这款飞翼构型的无人飞行器，核心定位是低空低速场景下的短程侦察作业，整体采用无尾飞翼融合体设计，从结构根源上降低了雷达反射截面积，同时兼顾了低速飞行下的升阻比表现，适配城市巡检、边境线短距离巡逻、小范围地形测绘这类对隐蔽性、滞空时长有要求的作业场景。从气动设计逻辑来看，整个机身与机翼采用一体化融合过渡，没有传统无人机的独立尾翼组件，俯仰与航向控制完全依靠机翼后缘的控制面差动实现，这种设计一方面减少了外露结构带来的气动阻力，另一方面也降低了结构装配的复杂度，减少了连接紧固件的使用数量，对整机减重有明显帮助。机身头部做了钝圆修型，没有尖锐的激波锥结构，完全适配亚音速飞行的工况，头部预留的载荷舱空间可以搭载小型光电吊舱、

　　图像采集模块或者微型大气传感组件，舱段的安装边界做了环形止口设计，配合快拆卡扣可以实现不同任务载荷的快速换装，不需要对机身主结构做额外打孔改造。机翼部分采用大后掠角前缘设计，后缘设置了两段式控制舵面，舵面与机翼主体的铰接缝隙做了齐平处理，避免飞行过程中产生额外的紊流，翼尖做了小角度上反修型，用来提升低空飞行时的横向稳定性，抵消侧风带来的偏航力矩，整个机翼的翼型采用低速高升阻比层流翼型，在0.1到0.3马赫的飞行速度区间内，升阻比可以维持在较高水平，能够有效提升电池动力下的滞空时长。机身中段是核心设备舱，内部预留了动力电源、飞控板、数传模块的安装位，各个安装位都设置了减震胶垫安装螺孔，设备安装的边界尺寸做了通用化设计，

　　可以适配市面上多数民用级飞控硬件与数传组件，不需要单独定制安装支架。机身上表面设置了半埋式进气道，进气口与机身表面完全齐平，既可以降低飞行阻力，也能减少异物进入动力系统的概率，适配活塞螺旋桨或者小型涡喷动力的安装需求，动力舱的安装接口采用标准化快装设计，更换不同类型动力组件时只需要调整重心配平块位置，不需要改动主承力结构。从安装边界来看，整机翼展控制在便携运输的尺寸范围内，机翼与机身采用插接式连接，拆解后可以放入小型携行箱，不需要复杂的组装工具，外场作业时单人在五分钟内即可完成整机组装与调试。机身下表面做了平滑处理，没有突出的天线或者起落架结构，采用弹射起飞、伞降回收的作业模式，减少了起落架带来的结构重量与气动阻力，

　　下表面预留的通用挂点可以根据任务需求挂载小型应急物资或者采样装置，挂点的承载阈值做了明确的结构冗余设计，能够满足常规作业场景下的挂载需求。在结构强度设计上，整个机身主体采用轻量化复合材质的承力思路，主承力梁沿机身轴线布置，机翼内部设置了横向加强筋，在保证结构刚度的前提下尽可能降低整机重量，各个舱段的接缝处都做了密封槽设计，可以适配小雨天气下的作业需求，避免雨水渗入内部损坏电子设备。飞控系统的安装位设置在整机重心位置，尽可能减少飞行过程中振动对传感器精度的影响，数传天线采用内埋式设计，布置在机翼后缘的非金属结构段内，避免金属机身对信号传输产生屏蔽。从实际作业的适配性来看，这款无人机不需要专用的起降跑道，在开阔的平地、舰船甲板甚至山地平台都可以完成弹射起飞，回收时依靠机腹的缓冲结构配合降落伞即可完成着陆，对作业场地的要求极低，非常适合在地形复杂的区域执行任务。整个外形设计没有多余的装饰性结构，所有曲面修型都服务于气动效率与结构实用性，各个曲面的过渡曲率都经过气动仿真验证，避免出现气流分离导致的飞行稳定性问题，控制面的偏转角度范围做了机械限位，防止舵面偏转过大导致失速，整机的重心设计在气动焦点前方，保证飞行过程中的纵向静稳定性，降低飞控系统的调校难度。
