传动轴用星形法兰十字连接接头结构

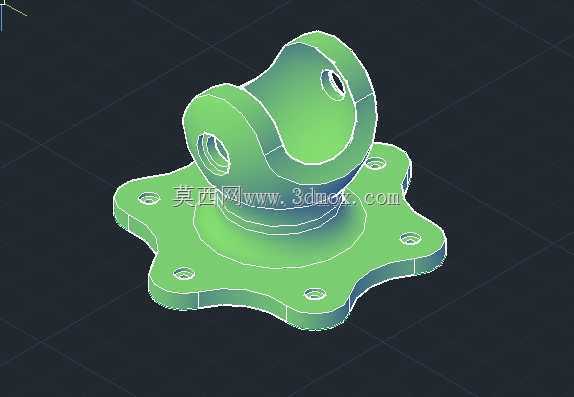

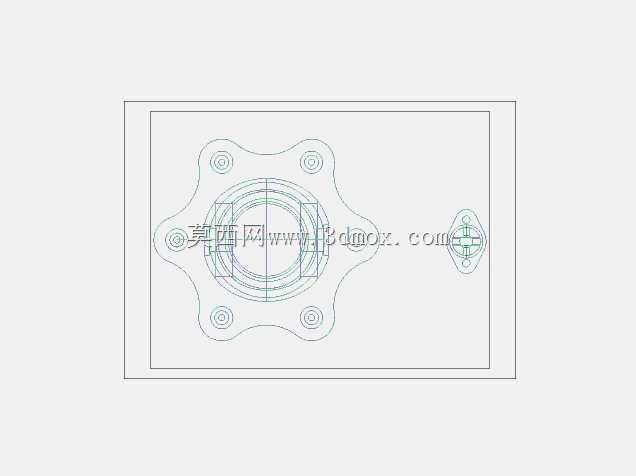

　　在各类需要补偿轴线偏移、传递旋转扭矩的机械传动场景中，这类带星形安装法兰的十字连接接头是核心的铰接传力部件，常见于商用车底盘传动系统、工业设备万向传动机构、农业机械动力输出单元、工程机械行走驱动链路中，承担着在两轴存在角向位移、径向偏移的工况下稳定传递扭矩的作用，避免刚性连接带来的轴系附加载荷、轴承异常磨损甚至轴件断裂问题。从结构设计逻辑来看，下部的星形法兰是整个部件的安装基准，六个安装孔沿法兰周向均匀分布，法兰外缘做圆弧过渡的花瓣形轮廓，一方面是为了在保证安装孔位周边结构强度的前提下，尽可能削减法兰盘的整体重量，减少传动系统的转动惯量，另一方面圆弧轮廓可以避免安装过程中尖角对操作人员、周边管线的剐蹭，

　　同时在高速旋转时降低风阻带来的振动与噪声。法兰与上部铰接座之间设置了锥形过渡段，这个过渡段的锥度经过受力校核，能够将上部铰接部位承受的交变扭矩、弯矩平顺传递到下部法兰安装面，避免直角连接处的应力集中，在长期交变载荷作用下减少疲劳裂纹的萌生概率。上部的双耳铰接结构是实现十字万向传动的核心，两个同轴的铰接孔精度要求较高，孔内壁需要与十字轴轴颈做间隙配合，保证十字轴可以在孔内灵活转动，同时配合滚针轴承实现低摩擦的旋转副，铰接孔的外侧端面设置有轴承定位台阶，用于限制滚针轴承的轴向窜动，保证十字轴工作时的同轴度，避免传动过程中出现卡滞、异响问题。从安装边界来看，星形法兰的安装孔位分布圆直径需要与对接的法兰端面尺寸完全匹配，

　　安装孔的孔径适配常用的高强度连接螺栓，安装时需要保证法兰端面与对接面的平面度公差，避免螺栓预紧后部件出现倾斜，导致铰接部位的附加载荷。上部铰接双耳的开档尺寸需要与配套的十字轴、对接叉耳尺寸匹配，保证装配后十字轴的摆动角度满足设计要求，通常这类接头允许的两轴夹角在15-25度区间内，能够覆盖绝大多数非同轴传动的工况需求。在实际使用过程中，这类接头需要承受启动、制动、负载波动带来的冲击载荷，因此整体结构的壁厚设计做了针对性强化，铰接部位的壁厚大于法兰盘的壁厚，匹配受力分布的特点，法兰盘上的安装孔周边做了局部加厚处理，避免螺栓预紧力过大导致孔位周边变形。设计建模过程中，需要重点关注铰接孔的同轴度公差、法兰安装面与铰接孔轴线的垂直度公差，

　　这些形位公差直接影响部件装配后的传动平稳性，如果同轴度超差，会导致十字轴转动卡滞，加速轴承磨损，缩短整个传动机构的使用寿命；如果垂直度超差，会导致法兰安装后整体倾斜，使得传动过程中产生周期性的振动与异响。此外，法兰与过渡段的连接处、过渡段与铰接座的连接处都做了圆角过渡处理，避免应力集中，在有限元受力分析中，这些过渡圆角区域是应力集中的高发位置，合理的圆角半径可以将局部峰值应力降低30%以上，大幅提升部件的疲劳寿命。在不同的应用场景中，这类接头的尺寸会根据传递扭矩的大小做适配调整，大扭矩工况下会适当加大铰接孔的直径、增加法兰盘的厚度、提升安装孔的数量，小扭矩轻载场景下则可以适当缩减结构尺寸，降低整体重量。建模时需要注意各部位的拔模角度、加工余量预留，铰接孔内需要预留轴承安装的配合公差，法兰安装面需要预留加工余量保证装配后的平面度，整体结构的设计需要兼顾铸造或锻造的工艺性，避免出现壁厚突变、难以脱模的结构，同时减少后续机加工的工序量，降低生产制造成本。
