菱形安装座凸台法兰连接结构

项目分类:通用机械零部件 发布时间:2024-09-22 ID:775063

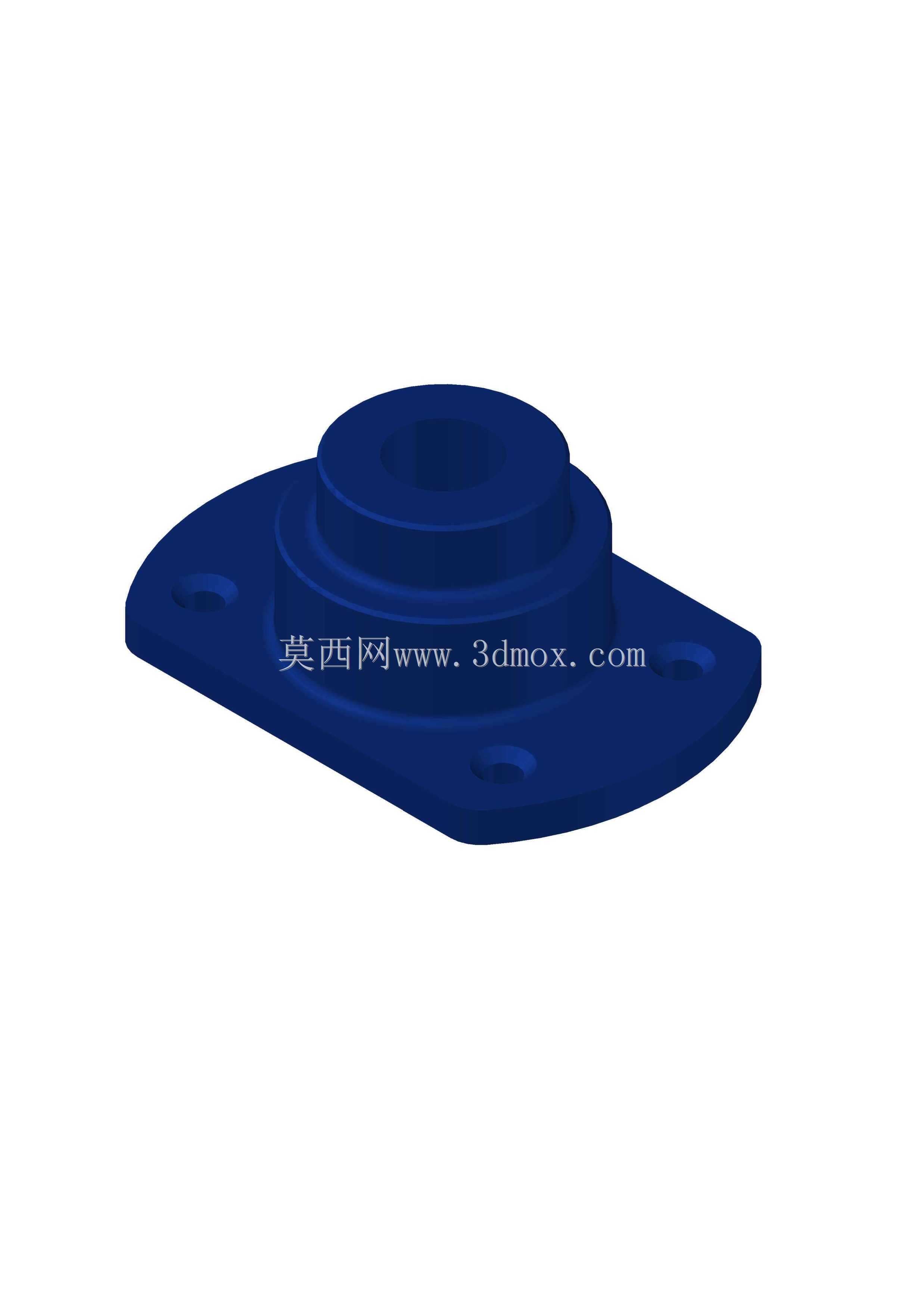

  • 菱形安装座凸台法兰连接结构

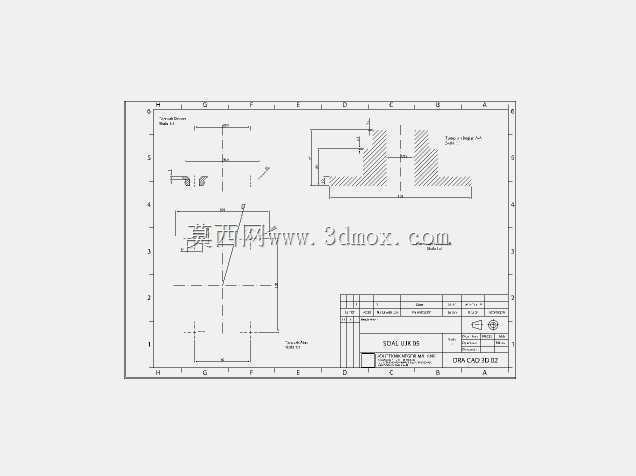

  • 菱形安装座凸台法兰连接结构

  在流体输送管路、小型液压站、气动控制回路以及低压配电设备的管线接驳场景中,这类带凸台的菱形法兰结构是十分常见的连接部件,不同于常规圆形法兰的整周螺栓布局,它采用菱形切边的安装板设计,在安装空间受限的设备侧壁、阀组集成块表面,能够有效压缩安装占用的平面空间,尤其适合在排布紧凑的阀岛、小型泵组出口位置使用,避免相邻法兰安装时出现螺栓位干涉的问题。

  从实际功能来看,这个部件核心承担管路对接、载荷传递以及端面密封的作用,中间凸起的筒状结构一方面是为了增加法兰与对接管件的配合长度,提升插接定位的精度,避免管路对接后出现径向偏移,另一方面凸台的端面可以作为密封件的安装基准面,加工时可以单独对凸台端面做精车处理,保证平面度满足密封要求,不需要对整个安装板平面做高精度加工,能够有效降低加工成本与加工时长。安装板上预留的三个安装孔呈三角分布,相比两孔安装的结构抗扭转性能更好,在管路存在小幅振动的工况下,不容易出现螺栓松动、密封失效的问题,相比四孔圆形法兰又减少了一个紧固件的安装工作量,在低压、小通径的管路场景中平衡了连接可靠性与装配效率。

  设计这类法兰结构的时候,首先要根据对接管路的通径确定中间凸台的内孔尺寸,保证介质流通截面不会因为法兰结构出现缩径,避免产生额外的流阻损失;凸台的高度需要匹配密封件的压缩量要求,比如采用O型圈端面密封时,凸台高度要略高于O型圈自由状态下的截面高度,保证螺栓锁紧后密封件有足够的压缩量实现密封,同时又不会因为压缩过量导致密封件永久变形失效。菱形安装板的外轮廓尺寸,要根据螺栓的规格确定安装孔的中心距,孔边到安装板边缘的距离要满足材料的挤压强度要求,比如采用铸铁材质时,孔边距不小于螺栓直径的1.2倍,避免螺栓锁紧时安装板边缘出现开裂。安装板的厚度需要根据管路的额定工作压力计算,保证在压力冲击下安装板不会出现翘曲变形,导致密封面出现间隙引发泄漏。

  从安装边界来看,这类法兰的安装面需要与对接部件的表面保持平行,平面度误差控制在0.1mm以内,否则螺栓锁紧后凸台端面会出现偏斜,密封件压缩不均很容易出现泄漏。安装孔的位置公差需要控制在±0.2mm范围内,避免对接时螺栓无法顺利穿入,或是强行装配后产生额外的装配应力,长期运行下出现应力开裂。中间凸台的外圆与对接管件的配合一般采用间隙配合,间隙量控制在0.05-0.15mm之间,既方便装配时的插接定位,又不会因为间隙过大导致管路同轴度偏差过大,影响介质流动稳定性。在实际选型应用中,这类结构更适合通径在20mm以内、工作压力不超过1.6MPa的管路场景,比如小型气动设备的气源管路、低压润滑油路、冷却循环水路等,在这类场景下它的空间占用优势、装配效率优势能够得到充分发挥,如果是高压、大通径的管路场景,还是需要选用标准圆形法兰来保证足够的连接强度与密封可靠性。建模过程中需要特别注意安装孔与凸台的同轴度、凸台端面与安装板背面的平行度这些形位公差的标注,这些细节直接决定了零件加工后能否顺利装配、密封性能是否达标,很多新手建模时往往只关注外形尺寸,忽略形位公差的要求,最终加工出来的零件装配后出现泄漏、螺栓无法对齐等问题,反而增加了后续的修配工作量。
