承受拉伸载荷的机械连接关节接头结构

　　在各类需要杆件间实现角度补偿、传递轴向拉力的机械结构场景中，这类关节接头是应用十分广泛的连接部件，常见于工程机械的拉杆机构、自动化设备的连杆传动单元、输送线的张紧调节结构、小型机电设备的支撑连接部位，甚至部分民用五金的活动连接结构中也能见到同原理的结构设计。不同于刚性固定的连接接头，这类关节接头的核心作用是在两根承受拉伸载荷的杆件之间，预留一定的角度活动余量，抵消安装过程中产生的同轴度误差，同时在设备运行过程中吸收杆件因受力变形、机架震动带来的角度偏移，避免杆件长期受附加弯矩作用出现疲劳断裂，也能减少连接部位的应力集中问题，提升整套连杆机构的运行可靠性与使用寿命。

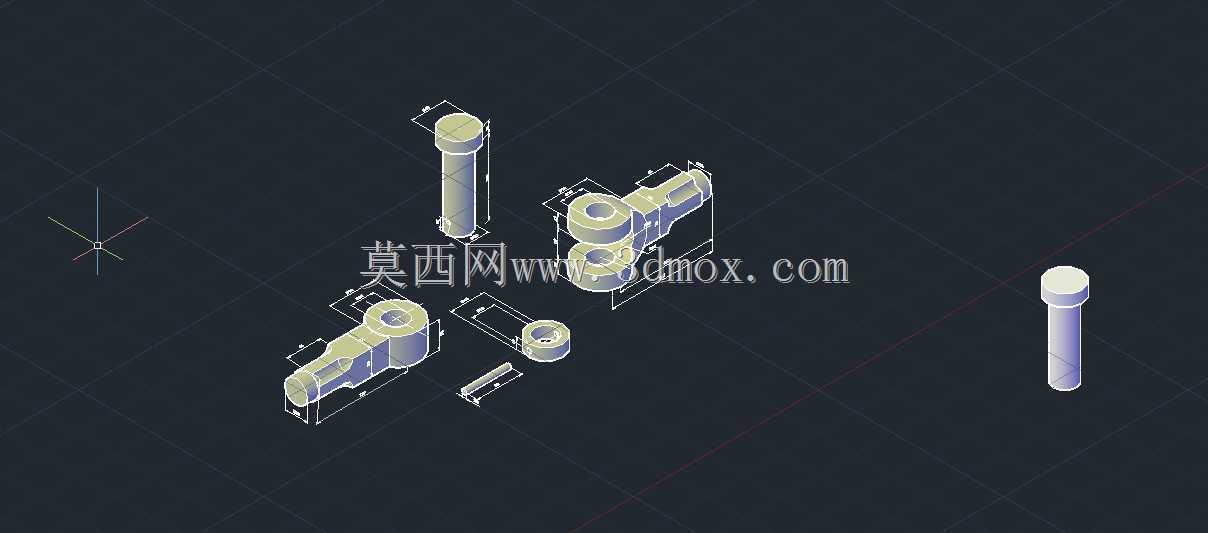

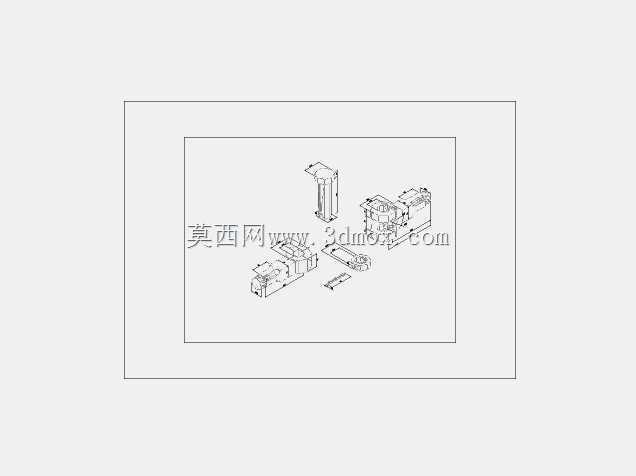

　　从结构设计逻辑来看，这套关节接头采用分体式组合结构，主要包含带铰接孔的接头主体、配套连接销轴、轴向定位套、锁紧销几个核心部分。接头主体的一端设计为带内孔或外螺纹的连接端，用于和对应杆件实现刚性固连，另一端为双耳或单耳的铰接座结构，铰接座上加工有高精度的销轴安装孔，孔位的同轴度、圆柱度公差直接决定了接头转动的灵活性与承载后的磨损速率。销轴作为核心传力部件，采用台阶轴结构设计，一端带限位轴肩避免销轴从铰接孔中滑出，另一端加工有径向的销孔，安装完成后穿入开口销或者锁紧挡圈实现轴向定位，防止设备运行过程中销轴窜动脱落。配套的定位套主要用于调整铰接部位的轴向间隙，补偿不同厚度铰接耳的安装尺寸差，避免铰接部位轴向窜动量过大导致的受力偏载问题。

　　在实际设计建模过程中，首先需要明确整套接头的额定拉伸载荷，根据载荷大小计算铰接部位的剪切应力、挤压应力，确定销轴的直径、铰接耳的厚度与孔边距，避免出现销轴剪断、铰接耳撕裂的失效问题。铰接孔与销轴的配合公差选择需要结合使用场景确定，如果是需要频繁摆动的工况，一般选择间隙较小的间隙配合，保证转动灵活的同时减少冲击磨损；如果是仅需要补偿安装误差、基本无相对转动的工况，可以选择过渡配合提升连接刚度。铰接部位的转动角度范围需要根据实际使用需求设计限位结构，避免接头转动角度超过设计极限导致杆件干涉、结构卡死。

　　从安装边界尺寸来看，这类关节接头的整体外形尺寸需要匹配对应安装空间，接头主体的连接端尺寸需要和配套杆件的连接尺寸完全适配，铰接部位的外径需要预留足够的扳手操作空间，方便安装过程中的拧紧操作。销轴的长度需要略大于铰接部位的总厚度，保证两端的限位结构可以正常安装，同时不能超出周边结构的运动边界，避免设备运行过程中销轴和其他部件发生碰撞。铰接部位的转动中心需要和杆件的受力轴线尽量重合，减少附加弯矩的产生，保证拉伸载荷可以沿杆件轴线平稳传递。

　　在实际选型应用过程中，需要根据杆件的受力大小、工作环境的腐蚀情况、摆动频率选择对应的材质与表面处理方式，常规工况下采用中碳钢调质处理即可满足强度要求，在腐蚀环境中使用可以选择不锈钢材质或者增加镀锌、镀镍等表面防护层。铰接部位可以根据使用需求添加润滑槽，定期加注润滑脂减少磨损，对于免维护的应用场景，可以在铰接孔内镶嵌自润滑轴套，降低后期维护成本。建模过程中需要重点关注各个配合面的尺寸公差标注，尤其是铰接孔的位置度、销轴的圆柱度，这些参数直接决定了成品零件的装配性能与实际使用寿命，同时需要预留合理的安装工艺间隙，避免因加工误差导致装配困难。
