简化型民用小型运输机外观结构设计

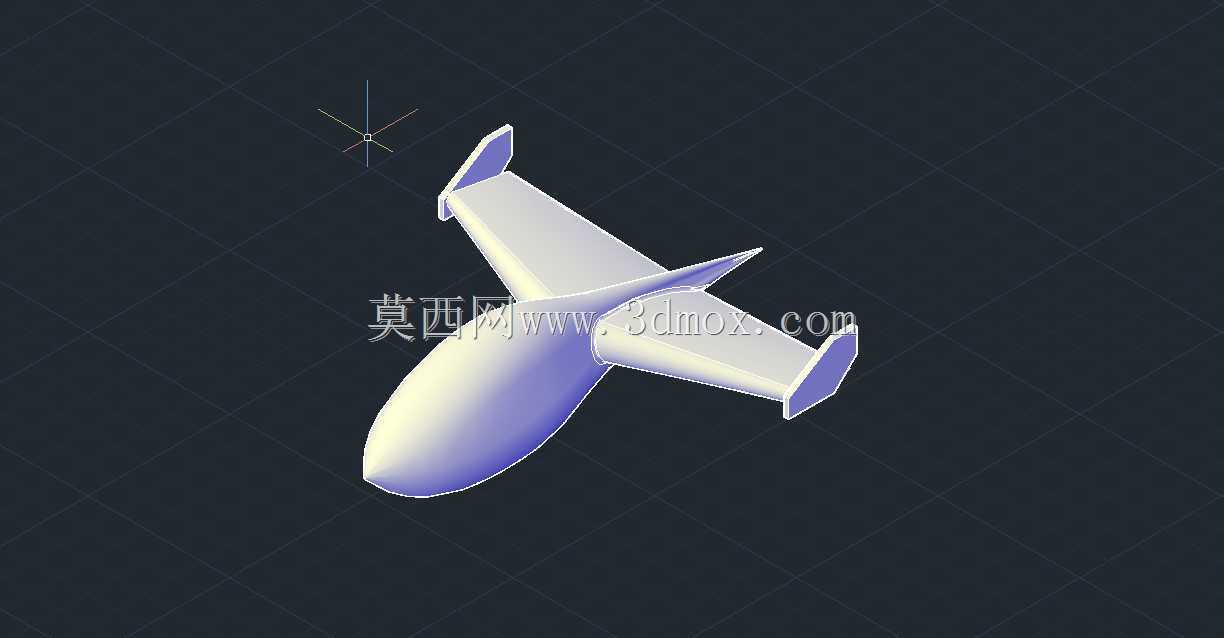

　　这个构型采用了经典的上单翼布局，机翼布置在机身靠上的位置，这种设计的好处是机身下部可以留出完整的装载空间，符合小型运输机“空运装载”的核心用途，装卸货物的时候不会被机翼结构遮挡，同时上单翼的构型在低空低速飞行时，能给机身提供更好的稳定性，适合短距起降的小型运输场景。尾翼部分采用了常规的垂直尾翼加水平尾翼的布局，垂尾布置在机身尾部中轴线位置，平尾对称安装在垂尾根部两侧，这种成熟的尾翼构型配平逻辑简单，不需要复杂的控制律设计，对于简化模型对应的教学、演示场景来说，能清晰展示常规固定翼飞机的操纵面布置逻辑，不会因为特殊的尾翼构型（比如V尾、鸭翼）增加理解门槛。设计思路上，整个机身采用了旋成体曲面作为基础构型，机头部分做了钝头圆弧过渡，在航空装备的结构设计流程中，简化构型的小型运输机外观建模，往往是气动方案验证、教学演示、概念设计阶段的核心载体，这类模型不需要覆盖复杂的内部航电、动力管路细节，重点是把核心气动面的相对位置、机身曲面的过渡逻辑做准确，为后续的风洞仿真参数校准、结构分块设计提供基础的三维参照。日常做这类模型的时候，首先要明确的是应用边界：这类简化构型既可以用于中职、高职航空类专业的CAD建模教学案例，帮助学生理解机身旋成体曲面、机翼翼型安装角、尾翼配平面的基础空间关系，也可以作为航空科普展项的3D打印原型，还能在早期概念方案论证阶段，快速验证整机的长宽高比例是否符合起降场地的尺寸限制，避免后续详细设计阶段出现整体布局的硬伤。从功能特性来看，

　　没有做尖锐的超音速机头设计，这也对应了小型亚音速运输机的飞行速度区间，钝头设计在亚音速下的阻力增量很小，还能留出更多的机头内部空间，不管是安装航电设备还是作为货舱的延伸段都更实用。机身中段保持等直径的圆柱段过渡，这部分是核心的货舱区域，等直径设计的好处是后续做内部结构设计的时候，货舱的截面尺寸统一，方便标准化集装货物的装载，也能降低曲面加工的难度，如果后续要做实体样机验证，圆柱段的蒙皮成型难度比复杂变截面曲面低很多。机翼部分采用了平直翼的简化构型，没有做后掠角设计，平直翼在低速下的升力系数更高，适合小型运输机低速飞行、短距起降的需求，机翼和机身的连接位置做了光滑的曲面过渡，避免出现直角连接的应力集中区域，虽然是简化外观模型，

　　但是过渡面的曲率连续还是要保证，不然后续做气动仿真的时候，连接位置的气流分离计算结果会出现很大的偏差。尾翼的翼面同样采用了对称翼型，平尾的安装角略低于机翼的安装角，保证在巡航状态下平尾能提供足够的低头配平力矩，抵消机翼产生的低头力矩，让整机的纵向静稳定性符合设计要求。从外形尺寸和安装边界来看，这类简化模型的比例设定一般参考真实小型运输机的尺寸比例，机身长度和翼展的比例控制在1.2:1左右，垂尾高度大概是机身直径的1.5倍，保证方向稳定性的同时不会让垂尾过高，影响地面停放时的机库高度限制。机翼的安装位置距离机头的长度大概是机身总长度的三分之一，这个位置刚好是整机的重心附近，机翼升力的作用点和重心的相对位置匹配，能保证飞行时的纵向平衡，

　　不需要额外增加配重。地面停放状态下，整机的最低点是机身腹部，距离地面的高度预留足够的起落架安装空间，后续如果要做起落架的详细设计，有足够的空间布置起落架舱、收放机构，不会和机身内部的货舱空间产生干涉。在实际建模过程中，这类模型的曲面构建一般先绘制机身的半截面轮廓线，通过旋转命令生成基础的机身曲面，再绘制机翼的翼型轮廓，通过拉伸、放样生成机翼实体，最后用曲面修剪、合并的命令处理机翼和机身的过渡区域，尾翼部分的建模逻辑和机翼一致，最后对所有的锐边做圆角过渡，避免出现应力集中的尖角，也让整机的气动外形更光滑。很多初学者做这类飞机模型的时候，容易忽略翼面和机身的过渡面处理，直接把机翼实体和机身实体做布尔合并，导致连接位置出现直角棱边，不管是做3D打印还是气动仿真都会出问题，所以在建模阶段就要保证所有气动面的连接位置是G1以上的曲率连续，这样才能符合工程实际的要求。另外，这个简化构型没有做表面的细节刻画，比如襟翼、副翼的分隔线，机身的舷窗、舱门这些细节，因为在概念设计阶段，这些细节不会影响整体的气动参数计算，反而会增加不必要的建模工作量，等整体布局确定之后，再逐步添加细节特征，能大幅提升设计迭代的效率。
