车辆润滑系统储油部件结构设计

　　在车辆动力系统的润滑回路设计中，储油壳体是承接机油回流、保障油泵稳定吸油的核心承载部件，本次呈现的壳体结构，针对小排量动力单元的紧凑布局需求做了针对性的结构优化，区别于传统大容积平底油底壳的设计逻辑，该结构采用异形腔体组合的构型，将储油腔与安装定位基座做了一体化整合。从实际装车场景来看，这类壳体通常布置在动力单元的最下部，直接暴露在底盘行驶的复杂工况中，因此结构设计上首先要兼顾抗冲击性能与密封可靠性，法兰安装面的一圈固定孔位采用了等距与不等距结合的排布方式，既保证了压紧力的均匀分布，也能通过非对称孔位实现安装防错，避免装配过程中出现对位偏差导致的密封垫压偏渗漏问题。

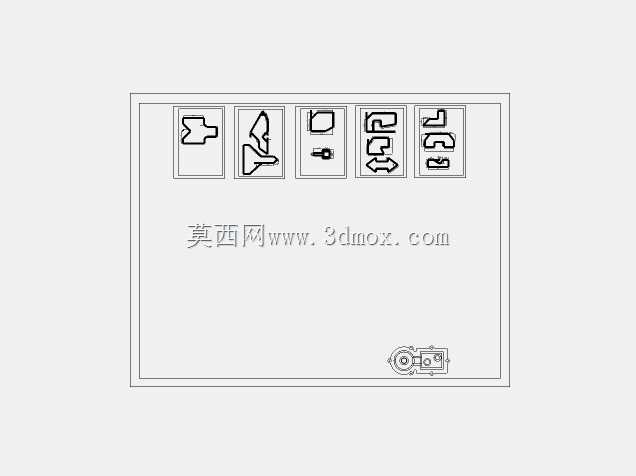

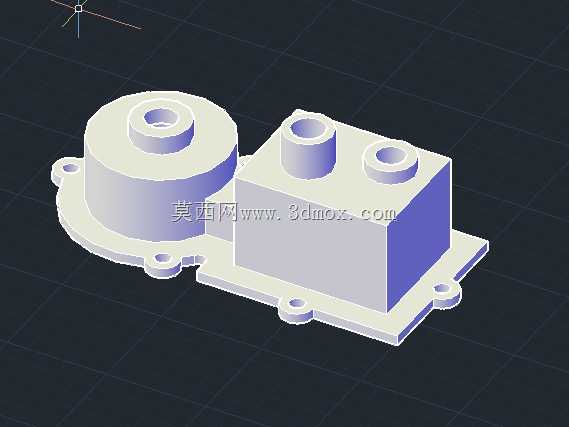

　　腔体部分做了高低落差的分区设计，一侧的圆柱状凸起腔体对应曲轴平衡块的运动避让空间，避免曲轴运转过程中与壳体发生运动干涉，另一侧的方形腔体为主储油区，两个凸起的筒状接口分别对应机油回油通道与机油液位传感器的安装位，接口的内径尺寸匹配常规的管路插接公差，内壁做了拔模斜度处理，既方便压铸成型过程中的脱模，也能减少机油回流过程中的流道阻力。安装边界方面，整个壳体的外轮廓尺寸严格适配动力单元下部的预留空间，法兰边的厚度根据螺栓预紧力的计算结果做了差异化设计，靠近受力集中的悬挂固定点位置，法兰厚度做了局部加强，避免长期振动工况下出现法兰变形导致的密封失效。底部的几个凸台结构一方面作为壳体放置的支撑点，方便装配过程中的临时定位，另一方面也对应内部加强筋的延伸位置，通过筋位的合理布置，在不增加整体壁厚的前提下提升壳体的整体刚性，减少车辆行驶过程中路面飞石冲击造成的壳体破损风险。设计过程中还考虑了机油的消泡需求，主储油腔的内壁做了微小的导流斜面，让回流的机油能够沿着腔壁缓慢流入储油区，避免直接冲入油液造成大量气泡被吸入机油泵，导致润滑系统油压不稳。两个油路接口的高度差经过测算，保证在车辆上下坡、急加速急减速的倾斜工况下，机油泵吸入口始终能够浸没在油液液面以下，避免出现吸空导致的润滑断供。

　　壳体的壁厚采用均匀过渡的设计原则，相邻壁厚的差值控制在合理范围内，避免压铸成型过程中出现缩孔、冷隔等铸造缺陷，所有的棱边位置都做了圆角过渡处理，减少应力集中点，提升壳体的抗疲劳寿命。从功能实现的角度来看，该结构除了基础的储油功能外，还集成了多个附件的安装点位，不需要额外设计焊接支架来固定传感器、管路等附件，减少了整体的零件数量，也降低了装配工序的复杂度。在维修保养场景下，该壳体的最低处预留了放油螺塞的安装位置（模型展示视角未呈现该点位，属于常规结构配置），能够保证换油过程中旧油可以完全排空，避免残留油液中的杂质长期沉积在腔体内部。

　　针对不同的使用场景，该结构的安装法兰尺寸可以根据匹配的动力单元接口做适应性调整，核心的腔体容积经过测算能够满足该级别动力单元在极限工况下的机油储量需求，同时不会因为油液过多导致曲轴运转时的搅油阻力过大，造成功率损耗。整个结构的建模过程严格按照机械设计的公差规范进行，所有配合面的尺寸公差、形位公差都预留了合理的加工余量，既能够满足压铸毛坯的精度要求，也能减少后续机加工的工序量，控制整体的制造成本。对于三维建模从业者来说，这类壳体结构的建模重点在于曲面与实体的混合建模逻辑，既要保证腔体内部的光滑过渡减少流阻，也要保证外部安装点位的位置精度，避免后续装配出现干涉问题，同时还要充分考虑加工工艺的可行性，不能出现无法脱模或者壁厚突变的不合理结构。
