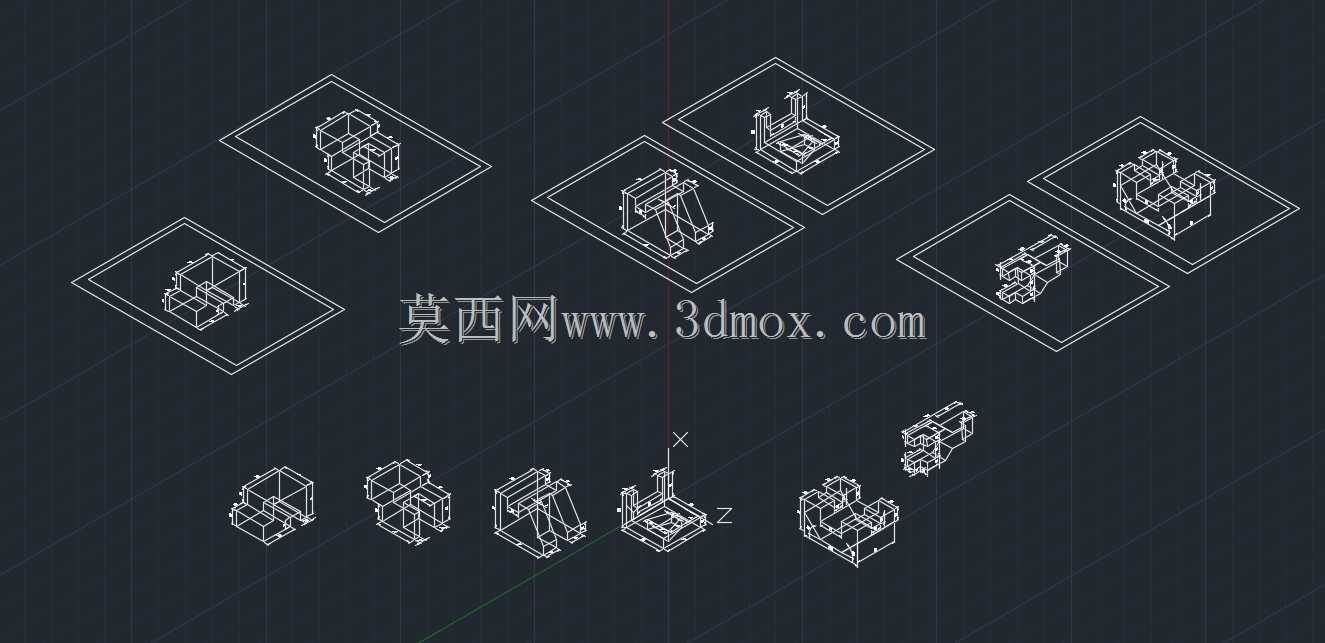

多组机械基础构件线框三维练习作品

　　这批三维练习构件，覆盖了机械结构设计入门阶段最常接触的几类典型基础零件构型，从简单的块体支撑件到带弯折、卡槽、安装位的复杂连接件，每一组线框结构都对应实际工业场景里的常见功能需求。在车间工装夹具的设计场景中，这类带定位槽、安装孔的支撑构件，常用来做工位上的工件承托、定位挡块，设计时需要优先考虑安装面的平面度公差，以及卡槽与被固定工件的配合间隙，线框建模阶段就能提前梳理清楚各特征的空间位置关系，避免后续实体建模出现特征干涉。做小型非标设备的机架辅件设计时，这类弯折型的支架零件，需要兼顾承重能力与安装空间的适配性，建模时先通过线框勾勒出各弯折边的走向、安装孔的中心距，就能快速核对零件在设备整体布局里是否会和周边的气管、线路、

　　运动部件产生碰撞，不用等到实体渲染阶段再反复调整特征位置。从设计思路来看，这批练习构件没有追求复杂的曲面造型，全部围绕机械设计里最常用的拉伸、切除、倒角、孔特征展开，每一个线框闭合轮廓都对应后续实体建模里的一个草绘截面，轮廓的拐角处都预留了后续做圆角工艺的余量，避免实际加工时出现应力集中的问题。不同构件的安装边界也做了区分，部分小型块体零件的安装孔位采用对称布局，适配通用的铝型材机架安装槽间距，可直接用于小型自动化设备的辅件固定；带斜向支撑结构的构件，其支撑面的倾斜角度经过线框阶段的空间角度校核，能保证被承托的工件保持指定的作业角度，满足焊接、组装工位的工件姿态要求。还有几类带卡槽的卡扣式构件，线框阶段就明确了卡槽的深度与开口宽度，

　　这类零件常用来做设备外壳的快速拆装卡扣，或者电气柜内部的线槽固定件，设计时需要保证卡槽的插拔力度适中，既不会因为间隙过大出现松脱，也不会因为过盈量太大导致拆装困难。在做这类零件的建模练习时，通过线框模式梳理结构，能更清晰地观察到各特征之间的投影关系，比如安装孔的轴线是否与安装面垂直，支撑肋板的位置是否能刚好传递承重载荷，弯折边的折弯半径是否符合板材加工的工艺要求，这些细节在实体着色模式下很容易被忽略，但线框视角下能直观暴露结构设计的不合理之处。这批构件的尺寸设定都贴合实际工业应用的常用规格，小型支撑件的整体轮廓控制在常规工装辅件的尺寸范围内，不会出现尺寸过大无法适配常规安装位、或者尺寸过小导致结构强度不足的问题，

　　安装孔的孔径也对应常用的紧固件规格，不需要二次修改就能直接用于后续的工程图导出、加工工艺编制环节。对于刚接触三维机械设计的从业者来说，这类线框练习能快速建立空间结构思维，摆脱对实体特征的依赖，从最基础的空间线条关系出发理解零件的构成逻辑，在后续面对复杂设备的整机建模时，能更快梳理清楚各零部件的空间装配关系，减少建模过程中的特征错误与装配干涉问题。
