带辐条结构的橡胶包覆轮辋设计

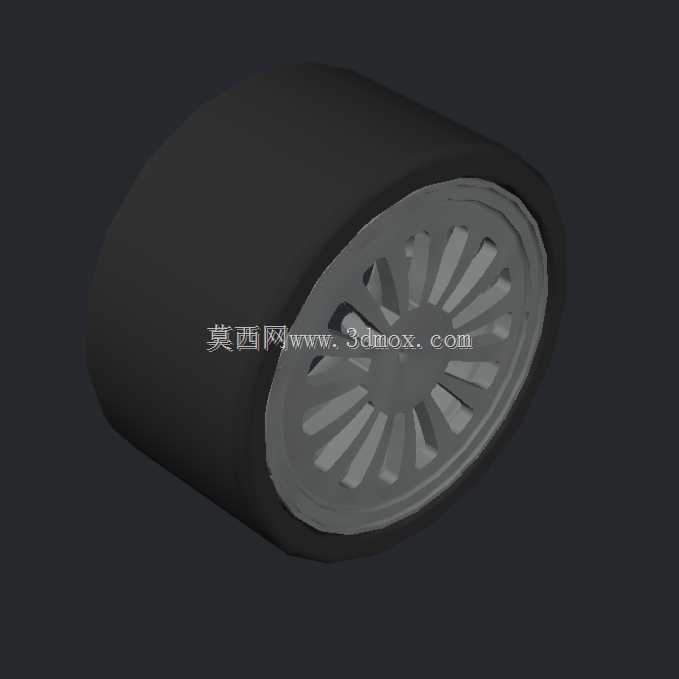

　　这类带橡胶包覆层的辐条式轮辋，常见于小型代步设备、轻型输送台车、儿童游乐载具、小型巡检机器人的行走机构中，作为承载与行走的核心部件，需要同时兼顾承重能力、滚动缓冲性能与转动同轴度要求。从结构设计逻辑来看，整个轮辋分为两个核心功能区：外层的橡胶包覆层与内层的金属辐条轮毂。外层橡胶层厚度均匀，表面做哑光磨砂处理，既可以在滚动时提供足够的地面摩擦力，避免硬质接触面打滑，也能吸收行走过程中来自不平整路面的小幅震动，减少震动传递到上部承载结构，降低设备运行时的异响与结构疲劳。内层轮毂采用多辐条放射式结构，辐条沿轮毂中心均匀周向排布，每根辐条的截面做等强度优化，从中心安装位到轮辋结合处平滑过渡，既保证了轮毂整体的径向承载能力，

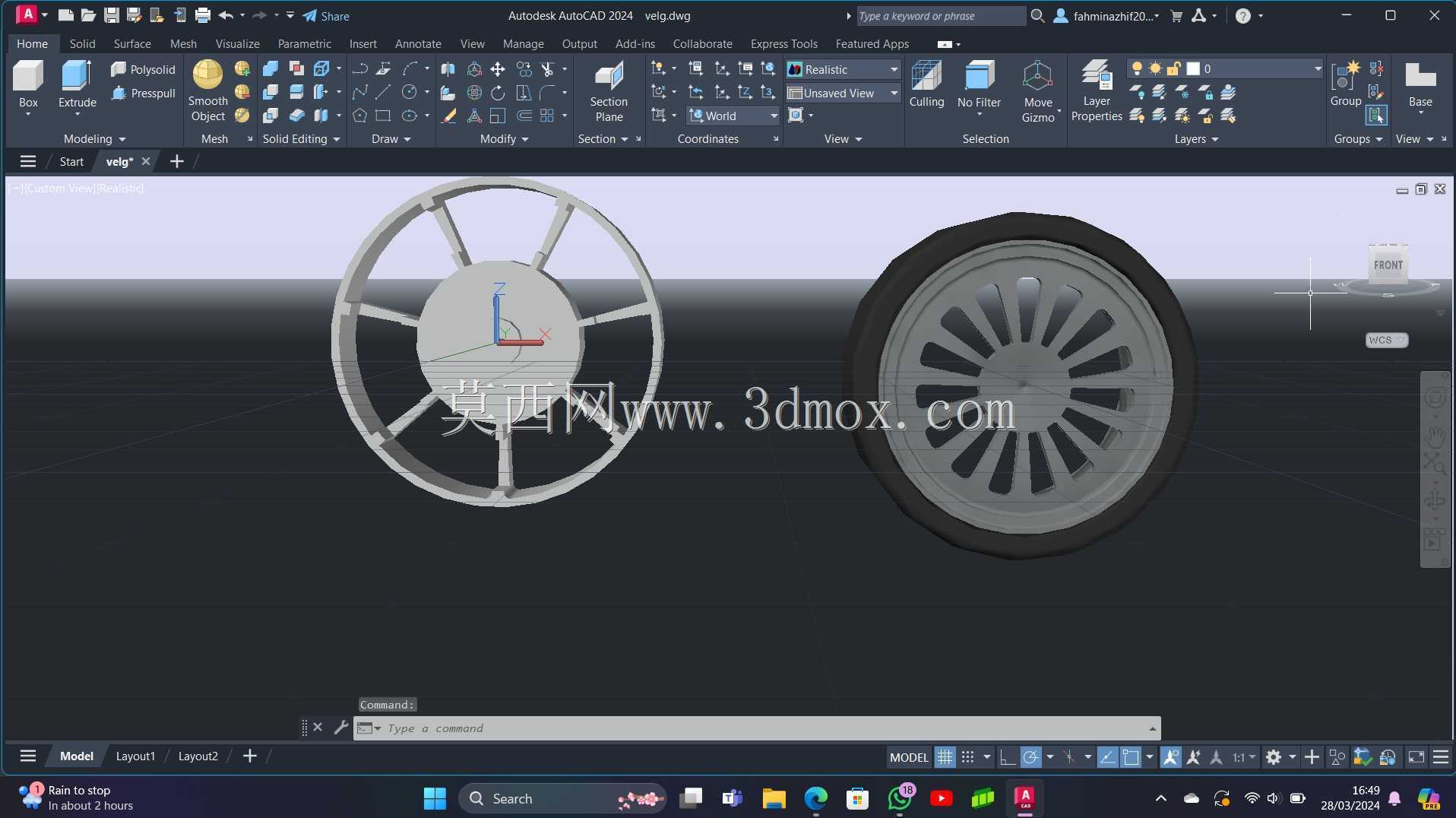

　　也尽可能降低了轮毂自身的重量，减少转动惯量，让小型动力设备驱动时的启动阻力更小。在设计过程中，旋转特征是构建这类回转类零件的核心思路，先绘制轮毂与橡胶层的轴向截面轮廓，通过绕中心轴线旋转生成基础实体，再通过阵列切除的方式加工出辐条之间的镂空区域，最后对所有棱边做倒圆角处理，避免应力集中。从安装边界来看，轮毂中心预留的安装孔位需要匹配对应规格的轮轴，孔位与轮轴的配合公差一般选用过渡配合，保证轮辋转动时不会出现径向窜动，同时也方便装配时的压装操作；轮辋的轴向宽度需要匹配安装位的支架间距，两侧预留的限位台阶高度要足够，防止轮辋在行走过程中出现轴向偏移脱出。在实际应用场景中，这类轮辋的承重能力主要由辐条的数量、截面尺寸以及轮毂材质决定，

　　辐条数量越多，单根辐条承受的载荷越小，整体承重上限越高，但过多的辐条也会增加轮毂重量与加工成本，因此设计时需要根据目标设备的额定承重做匹配，比如用于小型玩具载具时，12到16根辐条即可满足承重需求，用于轻型工业台车时则需要适当增加辐条厚度或数量。橡胶层与内层轮毂的结合面需要做滚花或卡槽设计，保证橡胶层在长期滚动摩擦过程中不会与轮毂发生相对滑动，避免出现橡胶层脱层、转动打滑的问题。另外，轮辋的外圆圆柱度需要控制在合理公差范围内，保证滚动时不会出现偏心跳动，减少行走过程中的颠簸，对于有静音要求的应用场景，橡胶层一般选用邵氏硬度60-70度的软质橡胶，进一步降低滚动噪音。在三维建模过程中，需要重点校验辐条与轮毂中心、

　　辐条与轮辋外圈的结合处圆角，这些位置是应力集中的高发区域，如果圆角过小，在承受冲击载荷时很容易出现辐条断裂的问题；同时需要校验橡胶层的厚度均匀性，厚度不均会导致轮辋动平衡超标，高速转动时出现明显震动。这类轮辋的尺寸跨度较大，小直径规格一般用于小型模型、玩具类产品，大直径规格可用于轻型搬运设备，设计时需要根据具体的安装空间、承重要求、行走路面条件调整各部分的尺寸比例，比如在粗糙路面使用时可以适当增加橡胶层厚度提升缓冲能力，在平整室内地面使用时可以适当减薄橡胶层降低滚动阻力。
