空气动力学开孔F1方程式赛车结构设计

　　这套F1方程式赛车三维结构方案，核心面向高校赛车工程实训、方程式赛事概念验证、赛车空气动力学教学演示以及小型竞速载具原型开发场景，可作为学生方程式车队前期造型论证、机械专业载具结构课程设计、竞速类玩具产品开发的参考结构，完整覆盖赛车从行走系统到气动附件的全部核心结构布局。

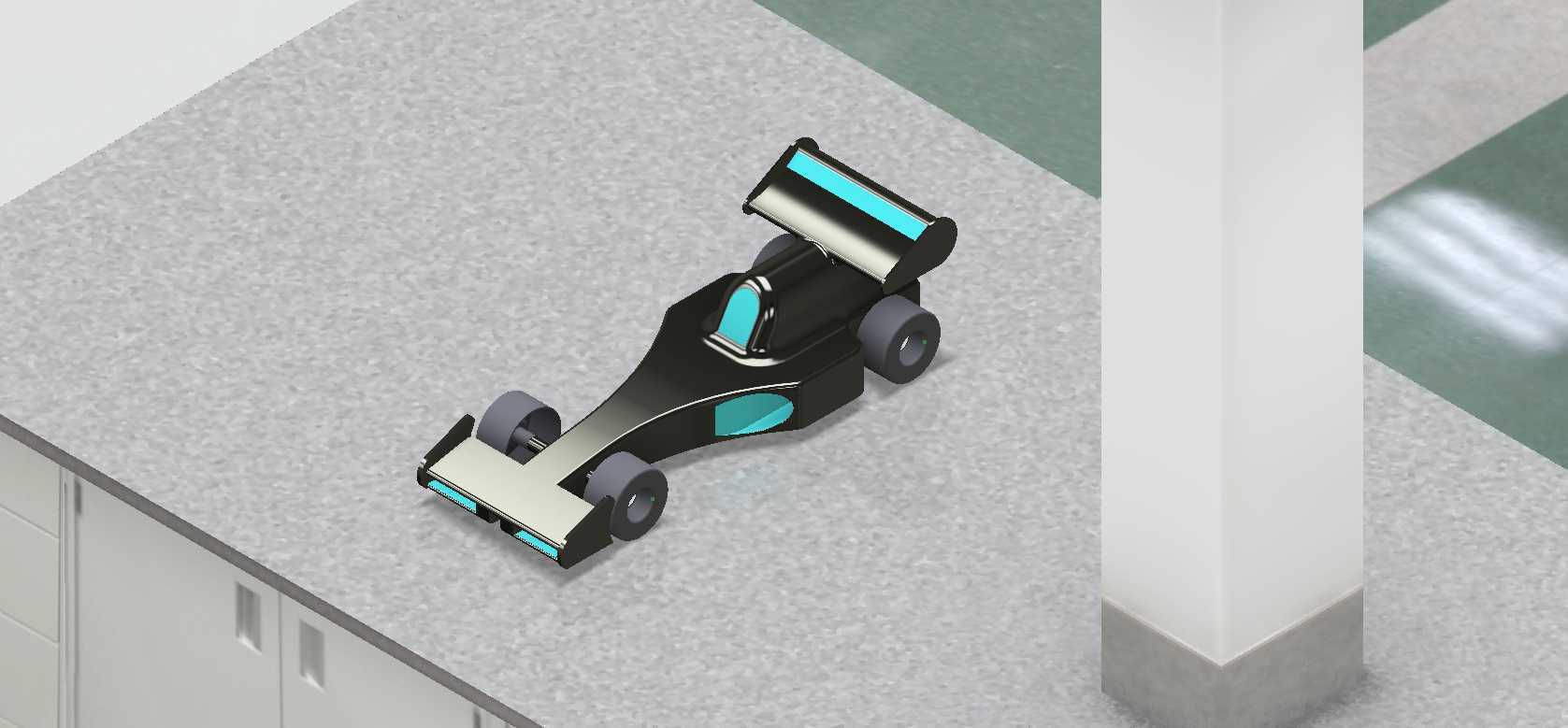

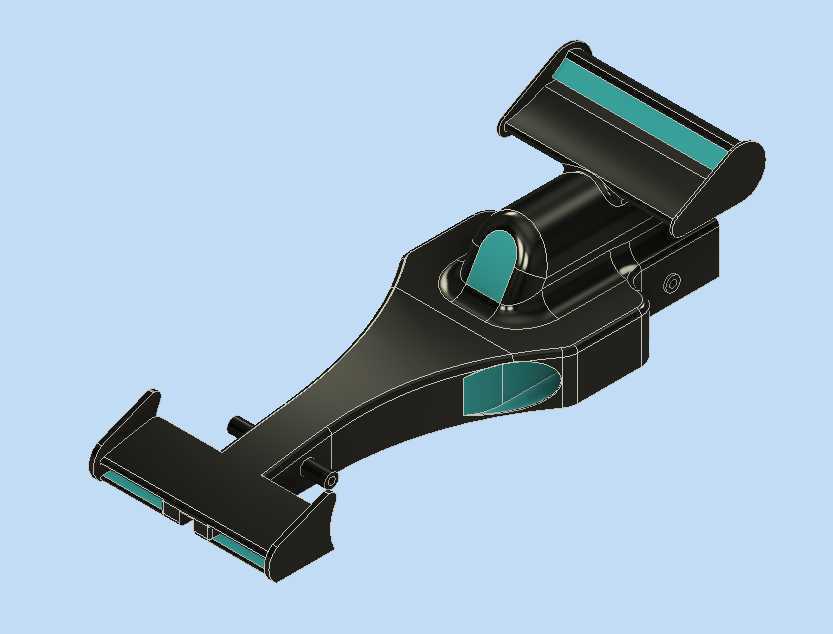

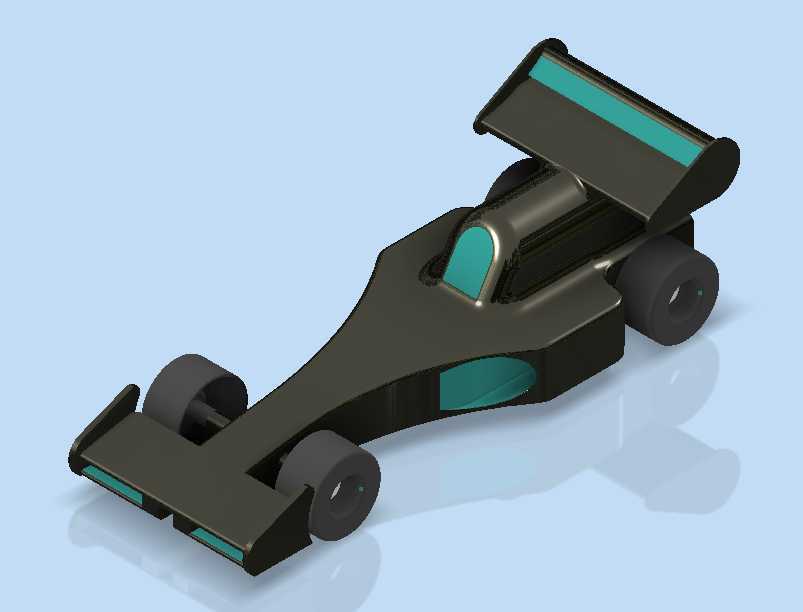

　　整套结构采用开放式单座方程式赛车经典布局，车身主体为低趴楔形轮廓，整车长宽高比例严格参照真实F1赛事车辆的安装边界设定，轴距占整车总长约六成，前轮轮距略窄于后轮轮距，车身最低点离地间隙控制在较低范围，既满足竞速场景下降低整车重心的需求，也预留了底盘护板的安装空间，避免行驶过程中路面凸起剐蹭车身主体。车头部分设置多层结构前翼，前翼宽度与前轮外侧基本齐平，翼面采用带倾角的流线型截面，行驶过程中可将车头前方来流快速分流，一部分气流沿车身侧面向后输送至后轮区域，另一部分气流通过前翼端板导向车身外侧，减少前轮转动带来的乱流干扰；前翼后方的鼻锥采用逐渐抬升的窄体造型，鼻锥尖端与前翼中部刚性连接，向后逐步加宽衔接驾驶舱区域，鼻锥内部预留了碰撞缓冲结构的安装空腔，可填充吸能泡沫或设置薄壁溃缩筋，满足正面碰撞时的吸能要求。

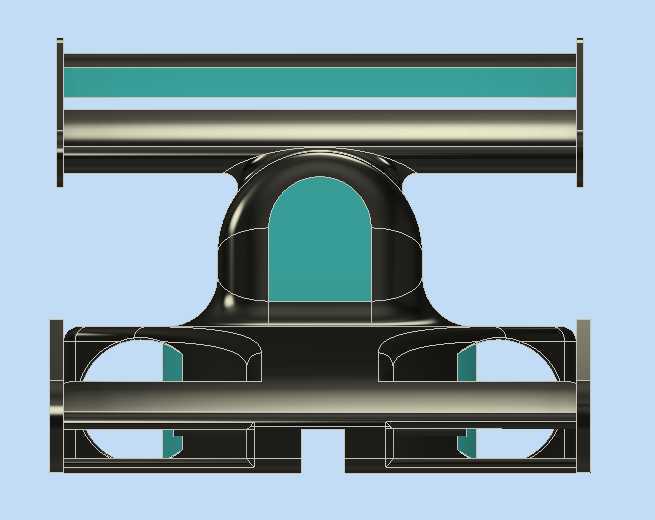

　　驾驶舱区域采用单座中置布局，座舱轮廓按照人体工程学边界设计，开口尺寸可容纳佩戴头盔的驾驶员模型，座舱两侧设置凸起的侧箱结构，侧箱表面开设多组空气动力学开孔，这也是本套设计的核心特征：开孔并非装饰结构，靠前的侧箱开孔正对前轮后方的低压区，可将车身侧面的乱流导入侧箱内部，若搭载真实动力系统，该通道可直接为散热器、动力单元提供冷却进气，气流带走热量后从侧箱后方的开口排出；靠后的侧箱开孔连通车身尾部的扩散器通道，可加快车底气流的流出速度，降低车底气压，提升整车高速行驶时的下压力。侧箱外侧安装流线型后视镜支架，后视镜镜面朝向驾驶员视角，支架采用窄截面造型，尽可能减少突出结构带来的气动阻力。

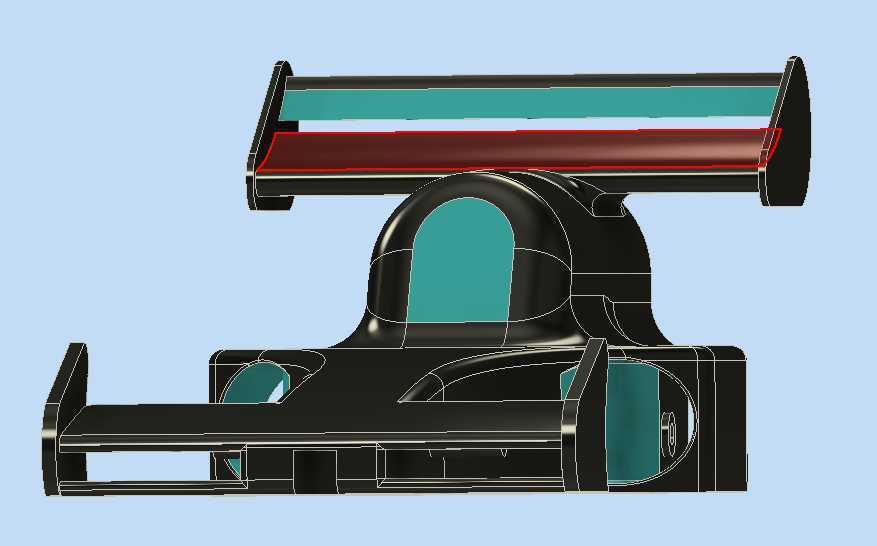

　　车身尾部设置高架式尾翼，尾翼通过两侧的垂直支撑翼片与后车体连接，尾翼主翼面采用大攻角可调结构，翼面宽度超出后轮外侧，高速行驶时可提供极强的车尾下压力，将后轮牢牢压在路面上，提升加速与过弯时的轮胎抓地力；尾翼下方的后车体底部设置扩散器结构，扩散器内部带有多道纵向导流隔板，可将车底快速流动的气流有序导出，避免气流在车尾形成涡流造成拖拽阻力。

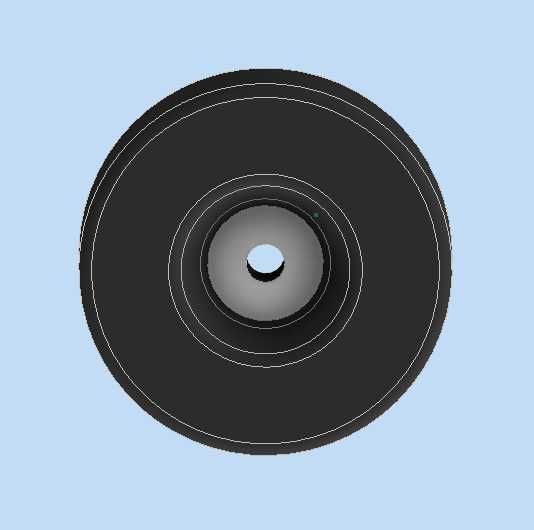

　　行走系统部分，四个车轮均采用方程式赛车专用的宽胎造型，轮胎外径前后一致，前轮宽度略窄于后轮，匹配竞速场景下前轮负责转向、后轮负责动力输出的受力特性；车轮内部的轮毂采用简化多辐条结构，预留了轮毂轴承、刹车卡钳的安装位置，前后轮均通过外露的叉臂式悬架与车身底盘连接，悬架摆臂的硬点位置经过布局优化，前轮主销后倾角、后轮外倾角均参照真实赛车的调校参数设定，既保证转向时的操控响应精度，也能在过弯侧倾时让轮胎胎面尽可能贴合路面。

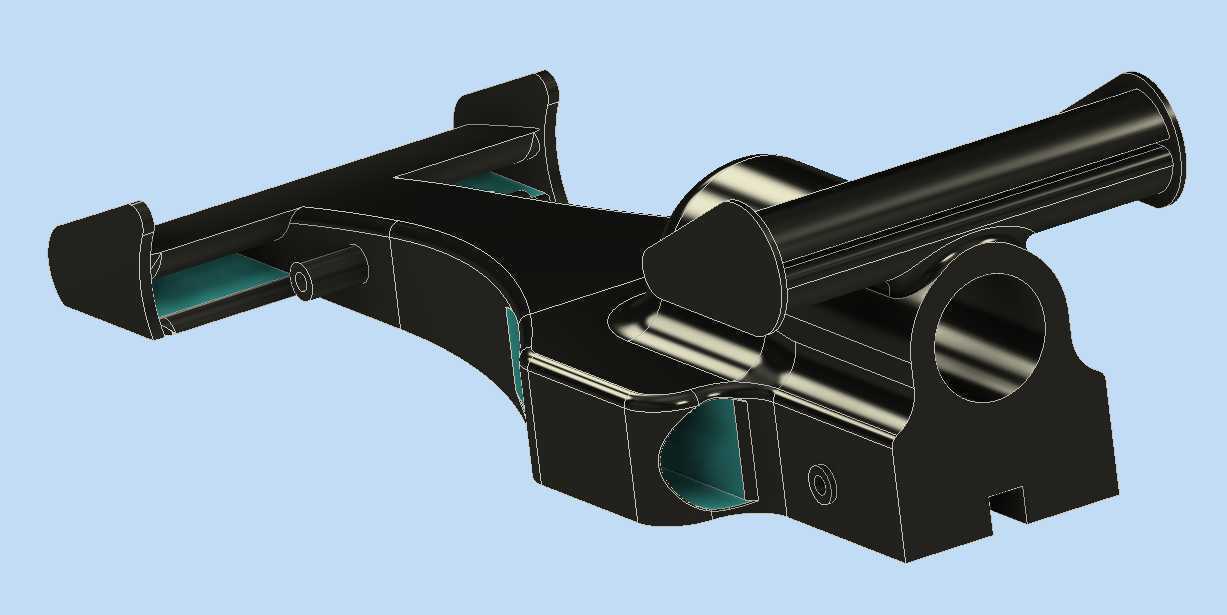

　　设计过程中优先保证各部件的装配合理性：所有气动附件与车身主体的连接位置都预留了安装凸台与螺栓孔位，前翼、尾翼、侧箱盖板均可独立拆卸，方便后续调整翼片攻角、更换不同气动套件；车身内部预留了动力单元、电池、油箱、转向机构的安装空间，不管是改装为遥控模型赛车，还是作为实体卡丁车的结构原型，都不需要对主体车身结构进行大规模修改。车身表面的流线曲面全部做了连续过渡处理，没有突兀的直角凸起，尽可能降低风阻系数，蓝黑配色的分色区域也对应了不同功能的结构分区，黑色区域为承载式底盘与主受力结构，青色区域为气动套件与装饰护板，方便结构设计人员快速区分受力件与外观覆盖件。
