简易钢管车架休闲娱乐卡丁车结构

　　这套卡丁车结构面向小型休闲游乐场景展开设计，常见于户外营地、亲子体验场、封闭试驾场地、园区短途代步以及个人机械改装练习。整车没有采用复杂覆盖件，而是把底盘、乘坐、动力、转向、轮组和防护边界直接呈现出来，便于在方案阶段检查装配关系，也方便后期维护时快速定位杆件、轴系和动力部件。

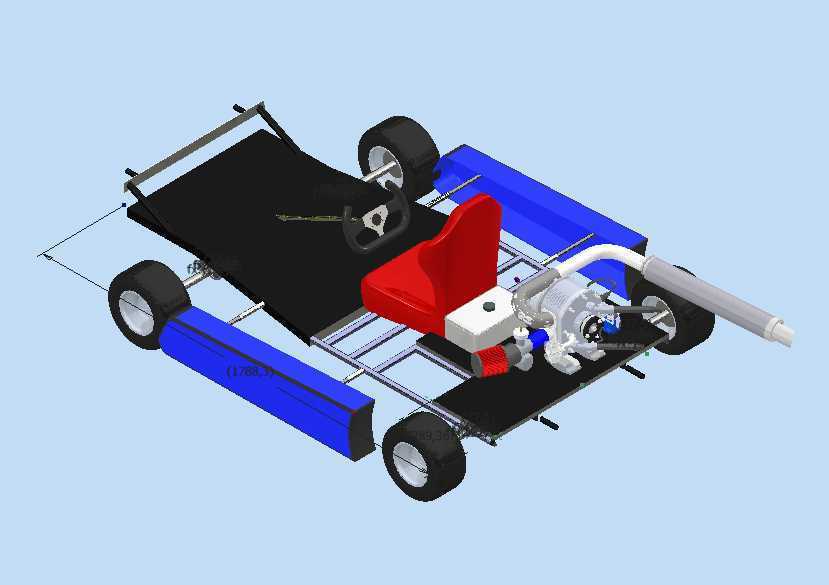

　　底盘部分以矩形钢管焊接框架作为承载基础，杆件沿纵向和横向布置，形成开放式平面骨架。前轴区域预留转向节和横拉杆安装位置，后轴区域承担驱动轮与动力传递，中部框架承托座椅、发动机和脚踏区域。钢管框架的优势在于结构路径清晰，弯扭载荷可以沿杆件连续传递；在建模时需要重点核对管材中心线、接头搭接长度以及焊缝周边空间，避免后期出现座椅固定点与横梁干涉、发动机底座跨距不匹配等问题。

　　乘坐区域采用独立桶式座椅，座椅位置略高于底盘平面，靠背向后倾斜，以适应低速行驶时的人体姿态。座椅底部需要保留螺栓固定面，并与车架横梁形成可靠连接；座椅前方设置转向操纵杆和脚踏空间，驾驶员腿部沿底盘前端伸展，脚部区域不能侵入前轮转向摆动范围。由于该车型偏向简易体验，座椅周围没有复杂内饰，设计重点放在坐姿中心、重心高度和操作可达性上。

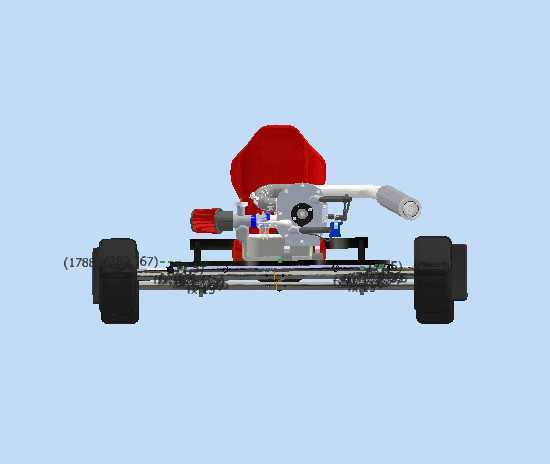

　　动力单元布置在座椅侧后方，采用小型内燃机与传动组件组合的方式。发动机、排气筒、燃油相关部件和输出轴系集中在后轴附近，这样可以缩短动力传递路径，同时让后轮获得更稳定的附着载荷。排气通道向车体后上方延伸，远离驾驶员腿部和座椅侧围；发动机安装支座需要与车架横梁贴合，支座孔位、减震垫厚度和皮带或链传动张紧空间都应在三维环境中提前校核。对于游乐场地使用的车型，动力外围还应预留护罩安装边界，防止运行中人员接触高温件和运动件。

　　四轮采用外露式布置，前轮负责转向，后轮承担主要驱动。轮胎直径较小，轮距相对车身宽度较宽，使整车在低速转弯时具备较好的横向稳定性。车轮与车架之间保留明显的跳动和转向间隙，前轮绕转向支点转动时，轮胎、横拉杆、车架端部和侧防护板之间不能发生碰撞。后轮与轴系、传动件之间需要确认锁紧螺母、轮毂台阶和轴承位的轴向尺寸，保证装配后轮组不会侧向窜动。

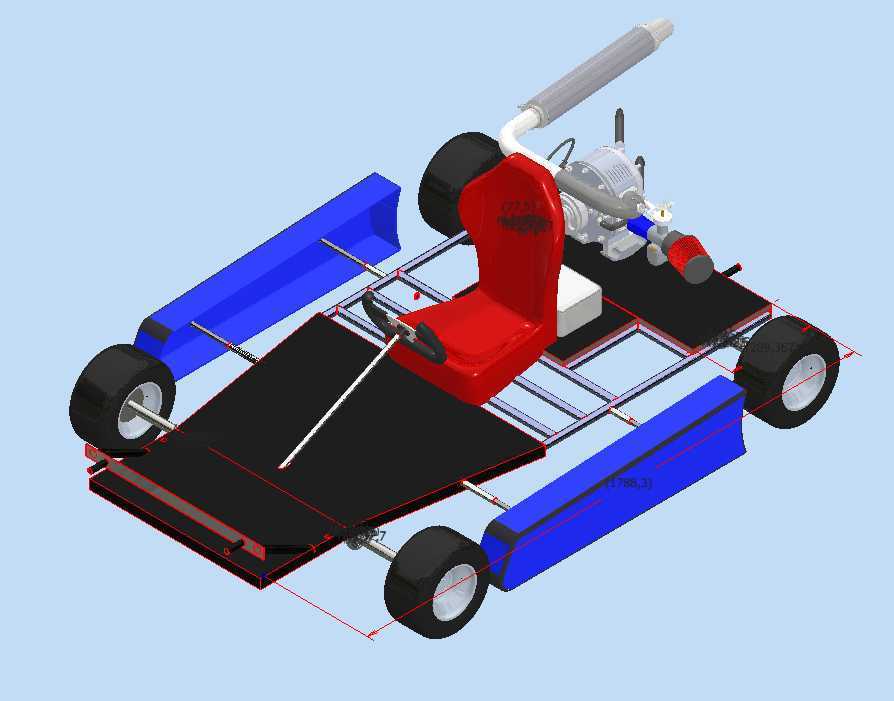

　　车身两侧设置蓝色长条防护构件，沿底盘侧边延伸，既构成视觉识别区域，也可在轻微侧向接触时承担限位和缓冲作用。前端黑色平板形成脚踏和底板区域，板面覆盖钢管框架中间开口，能够为驾驶员提供脚部支撑，也能阻挡地面杂物卷入。侧防护件与底板均不应超出轮胎转向包络过多，否则在狭窄场地内通行时容易发生刮蹭。

　　转向系统采用简单直接的操纵形式，操纵杆件从驾驶员前方连接至前轮转向机构，横拉杆左右对称布置。设计时应保证左右轮转角关系尽量协调，减少转弯时轮胎滑动；转向支点、拉杆球头和摇臂之间需要留出运动角度，避免打死方向时出现杆件顶死。制动与踏板区域则集中在底盘前下方，踏板行程、脚跟支撑位置和方向盘或操纵杆之间的距离要配合座椅位置统一考虑。

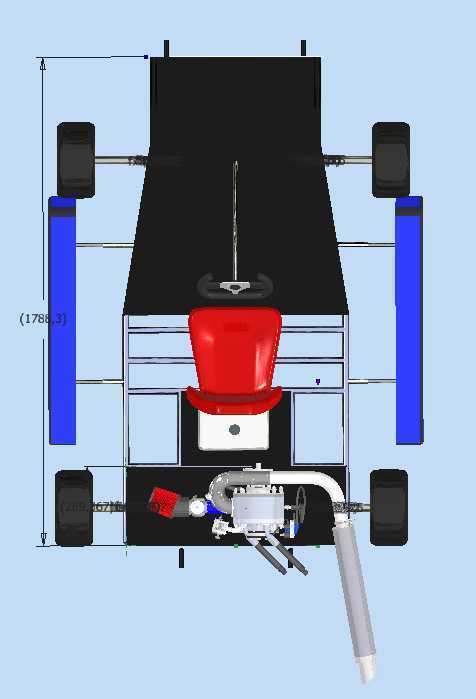

　　从安装边界看，这类卡丁车的外形尺寸主要由轮距、轴距、座椅高度、发动机高度和排气筒最高点决定。车架宽度应覆盖四轮外侧并留出侧防护距离，车架长度需要同时容纳前端脚部空间、中部座椅和后部动力舱。三维建模过程中，应把轮胎最大转向角、悬架或轴系跳动量、发动机维护拆卸空间、座椅安装工具空间一起纳入检查。尤其是后部动力区域，排气筒、发动机手拉启动部位、燃油加注位置和传动护罩之间容易出现空间冲突，不能只按静态装配状态判断。

　　在实际工程应用中，该结构可作为轻型游乐车底盘方案、机械教学样机或者个人改装设计的参考。它的价值不在于复杂外观，而在于把车辆最基本的承载、乘坐、驱动、转向和防护关系完整表达出来。设计者可以在此基础上增加安全护圈、制动盘、链条护罩、地板封板和后部防撞块，也可以根据场地限速要求调整动力功率、轴距和座椅位置，使整车在娱乐体验、维护便利性和结构安全性之间取得平衡。
