Ge喷气发动机金属薄板焊接支架结构设计

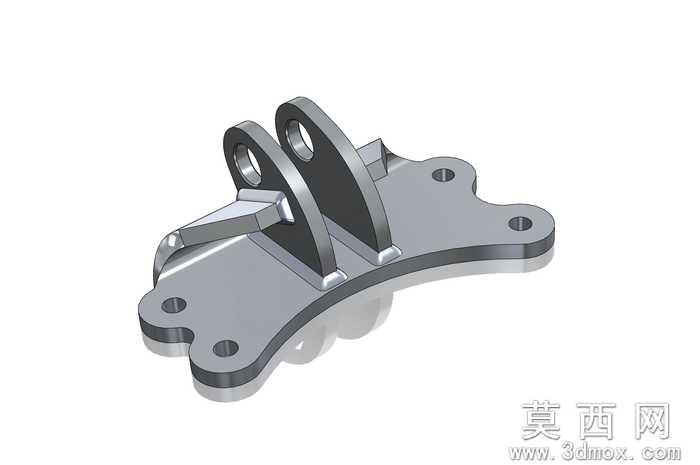

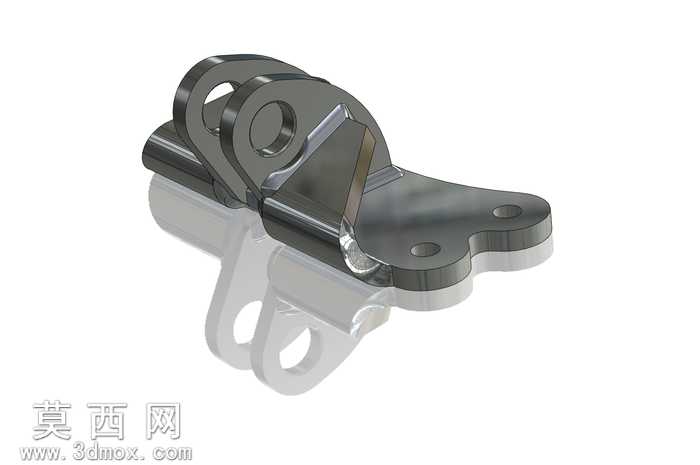

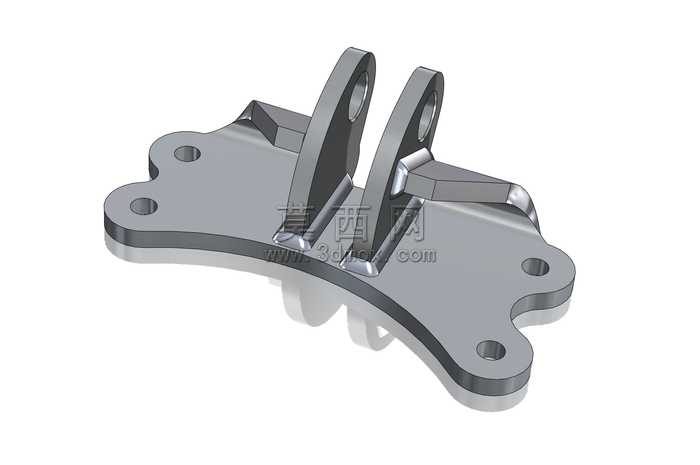

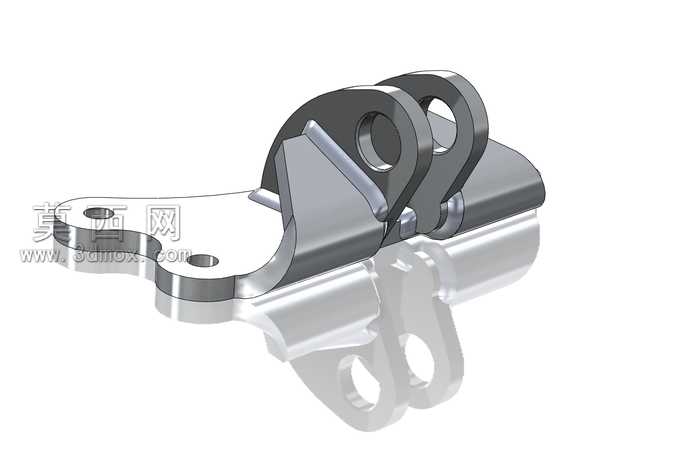

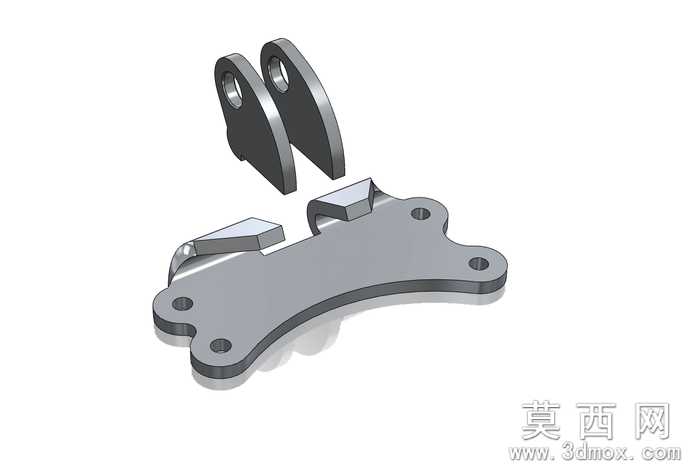

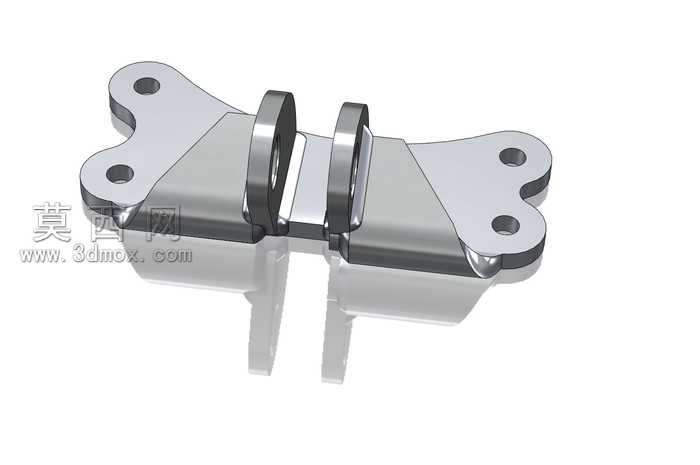

本作品为Ge喷气发动机配套的焊接版本支架，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循金属薄板焊接构件的工艺特性，对每一处折弯、搭接、焊接预留位都做了精准的尺寸约束，确保模型可直接对接后续的生产加工流程。渲染阶段采用金属磨砂材质搭配环境反射效果，还原了碳钢薄板冲压焊接后的真实质感，对焊缝位置做了细微的肌理处理，既体现焊接工艺的连接特征，又保证整体外观的整洁度，多角度渲染视图清晰展现了支架各个方位的结构形态，方便使用者快速理解构件的装配逻辑。结构设计上，该支架充分考虑喷气发动机的安装定位需求，上部设置多组同轴铰接孔位，用于和发动机主体的连接点位精准配合，孔位边缘做了加厚翻边处理，提升铰接位置的结构强度，避免长期受振动载荷出现孔位变形；下部的安装底板采用异形轮廓设计，在保证安装接触面足够支撑面积的前提下，通过去除非受力区域的材料实现轻量化，底板上的两个安装沉孔位置经过受力仿真校核，可将发动机工作时产生的振动载荷均匀传递到安装基体上；中间的连接立板采用折弯成型结构，通过角焊缝与上下部分构件连接，立板上设置的加强翻边结构，有效提升了支架整体的抗扭刚度，可承受喷气发动机运行过程中产生的多方向交变载荷。设计思路围绕焊接工艺的落地性展开，所有构件拆分均适配常规金属薄板切割、折弯加工工序，避免出现无法加工的异形曲面结构，焊接位置的预留间隙符合常规氩弧焊工艺要求，无需额外定制特殊工装即可完成组焊作业；同时兼顾航空构件的轻量化与高强度需求，在去除冗余材料的同时，对所有受力集中的转角位置做了圆角过渡处理，降低应力集中带来的断裂风险，整体结构紧凑，安装定位逻辑清晰，可直接用于喷气发动机的安装结构验证、焊接工艺教学或者相关构件的设计参考，模型的每一处结构尺寸都经过比例校验，不存在干涉、错位等建模问题，能够适配多种三维软件的打开与编辑需求。
