带倾斜旁通通道的汽车节气门结构设计

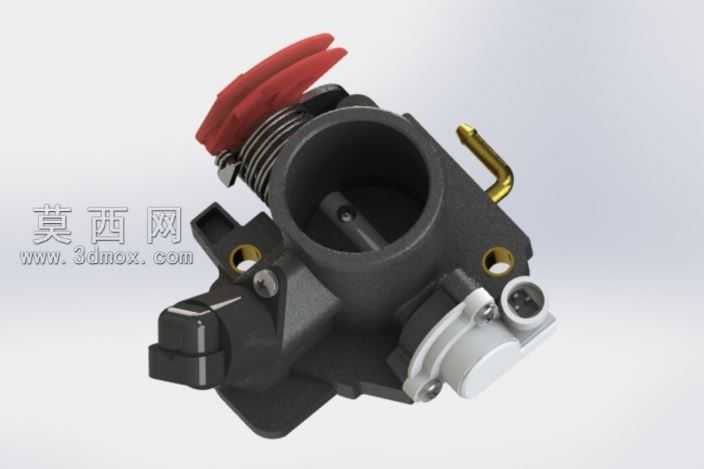

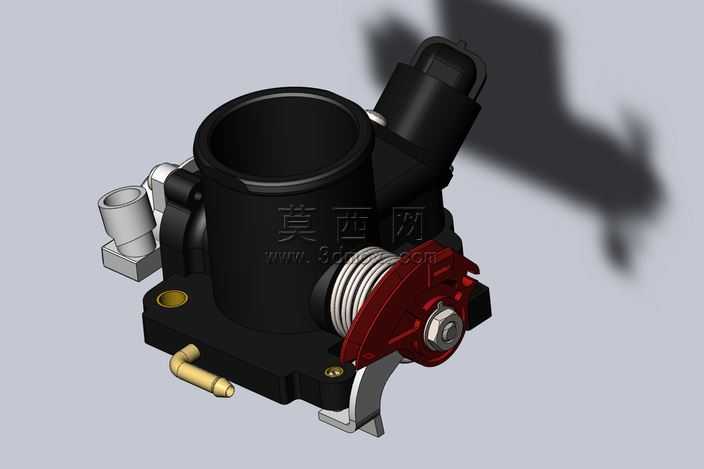

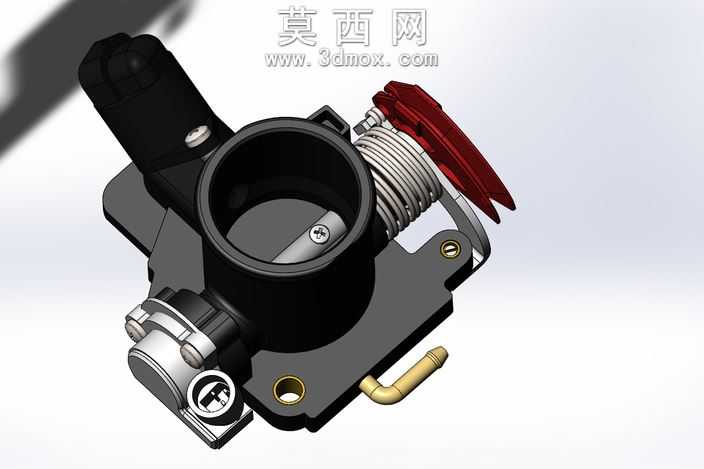

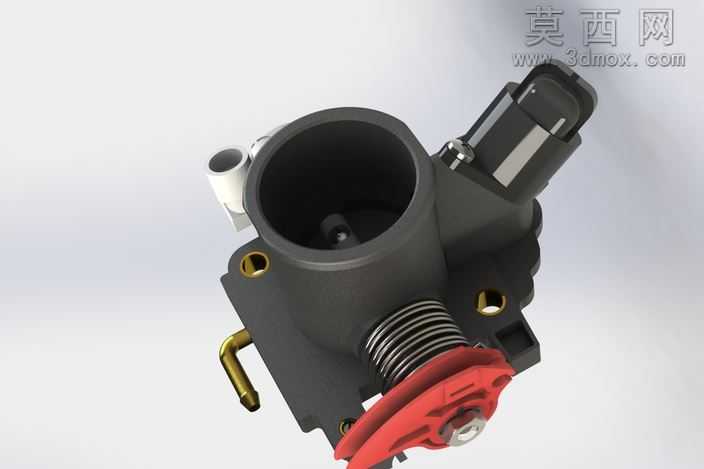

本作品为汽车发动机进气系统核心部件节气门的三维结构设计，采用主流三维机械建模软件完成全参数化建模，完整还原了带倾斜旁通通道的节气门总成的全部结构细节。建模过程中首先以节气门主体基座为基准，依次完成主进气腔道、倾斜布置的旁通通气通道、节气门阀片安装位、转轴支撑结构的草绘与特征拉伸，严格匹配实际部件的装配尺寸公差，保证各零件间的装配关系符合真实机械配合要求。模型完整呈现了复位弹簧组件、节气门位置传感器安装位、怠速调节旁通管路接头、拉线驱动摇臂、阀片紧固螺丝、基座安装固定孔位等全部细节结构，其中倾斜布置的旁通通道采用斜向拉伸与布尔运算完成建模，精准还原了旁通气道的倾斜角度与内壁过渡曲面，保证气道流体走向符合进气系统的设计逻辑。材质渲染阶段针对不同零件匹配对应材质属性：主体基座采用哑光黑色工程塑料材质，还原玻纤增强尼龙的磨砂质感；金属转轴、紧固螺丝、管路接头采用镀锌金属材质，呈现金属件的细微反光与加工纹理；复位弹簧采用亮面弹簧钢材质，还原螺旋弹簧的金属光泽；驱动端的红色摇臂采用耐温工程塑料材质，通过色彩区分不同功能组件；密封胶圈部位采用橡胶材质的哑光漫反射属性，提升模型的真实感。结构设计上充分考虑节气门的实际工作逻辑：主腔道内的圆形阀片可绕转轴转动控制进气开度，旁通倾斜通道用于怠速工况下的进气补充，侧边的复位弹簧可在驱动拉力消失后带动阀片复位至关闭位置，基座上的多个安装孔位用于将节气门总成固定在进气歧管端，旁通管路接头用于连接怠速控制管路。整个模型的零件层级划分清晰，各部件可单独拆分用于装配演示，曲面过渡顺滑无破面，倒角、圆角等工艺细节完整还原，既可以用于汽车进气系统的结构教学演示，也可作为相关零部件设计的参考原型，帮助设计者理解节气门的工作原理与结构组成，掌握带斜向通道类阀体零件的建模思路与装配逻辑。
