带格栅板结构的检查器板收口三维设计

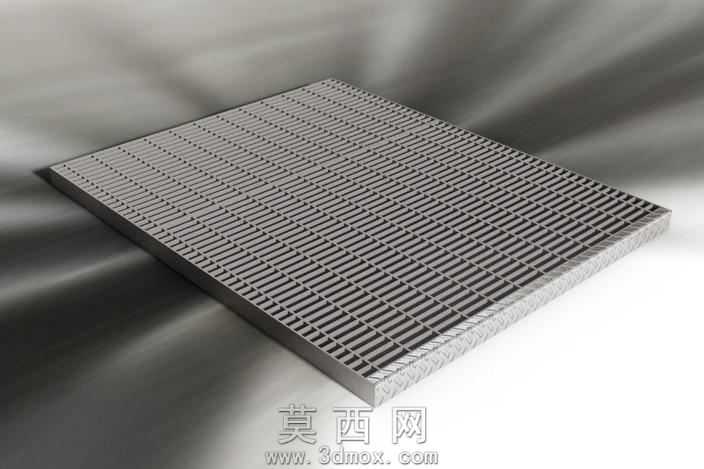

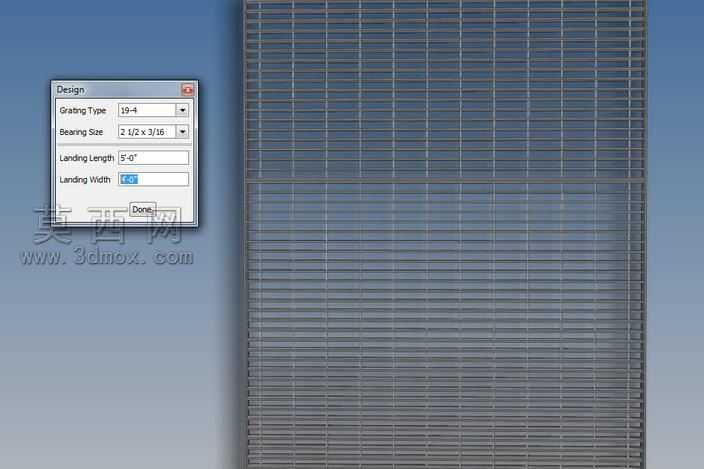

本作品为带格栅结构的检查器板收口构件三维模型，建模阶段采用Autodesk Inventor完成全参数化构建，首先基于输入窗体的尺寸约束确定整体板件的外轮廓基准，以矩形薄板作为基体特征，通过线性阵列命令快速生成等间距排布的栅格条结构，阵列过程中同步设置栅格的宽度、间隙深度参数，确保所有栅格条尺寸统一、排布规整无错位。建模过程中融入iLogic程序规则编写，实现构件的自适应调整逻辑：当输入窗体的整体尺寸参数发生变更时，模型可自动完成栅格的裁切与重用，自动匹配对应尺寸下的栅格小节排布，同时自动校验栅格长度是否超出板件的允许阈值，避免出现栅格超出板体边界的设计错误，大幅提升同类型构件的设计复用效率。材质与渲染阶段，为板件基体与栅格条统一赋予哑光金属材质，模拟碳钢格栅板的表面质感，调整材质的粗糙度、反射率参数，还原金属构件轻微的漫反射效果，避免过度反光造成的结构细节丢失；渲染时采用斜向打光方案，主光源从构件侧上方投射，形成清晰的栅格阴影，突出栅格的凹凸层次与板件的厚度特征，背景搭配渐变灰色调，让构件主体成为视觉焦点，清晰展现整体的方正轮廓与规整的栅格排布结构。结构设计上，板件整体为矩形平板形态，边缘做等宽包边处理，提升整体结构强度，栅格条沿板件长度方向平行排布，栅格间隙均匀一致，既满足检查器板收口的遮挡防护需求，均匀的栅格间隙也可实现透气、漏屑的功能；包边与栅格条之间采用一体化建模方式，无拼接缝隙，还原实际加工中一体成型或满焊连接的结构状态，所有棱边做微小圆角处理，避免尖锐棱角的安全隐患，同时让渲染效果更贴近真实工业构件的加工质感。设计思路围绕快速创建带状光栅检查器板收口的需求展开，摒弃传统逐根绘制栅格的低效建模方式，通过参数化规则与程序驱动实现模型的自适应调整，无需重复建模即可适配不同尺寸的窗体安装需求，模型结构严谨，特征清晰，可直接用于构件的尺寸校验、装配模拟以及加工出图参考，适配各类检查器设备的收口部位安装使用场景。
