环形电缆过线刀路配套护线结构件

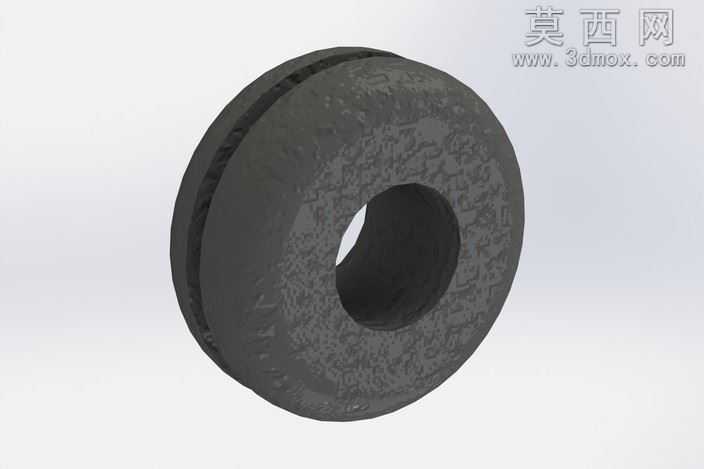

本模型为电缆穿线配套的环形过线刀路结构件，建模阶段首先以中心轴线为基准绘制内外同心圆轮廓，通过拉伸命令生成基础环形基体，再针对环形件外侧的周向凹槽结构，采用旋转切除的方式完成槽体的精准切削，保证凹槽的深度、宽度尺寸均匀一致，适配电缆卡入固定的使用需求。建模过程中严格把控环形件的内外径尺寸公差，中心通孔的直径参数匹配DA90-160-15规格电缆的穿设要求，避免电缆穿入时出现卡滞或间隙过大晃动的问题。材质设置上选用哑光黑色硬质橡胶质感，通过调整材质的粗糙度、凹凸贴图参数，还原橡胶制品表面细微的磨砂纹理与使用过程中形成的自然磨损质感，渲染阶段采用柔和的侧上方打光方案，既清晰呈现环形件的立体轮廓与凹槽结构，也通过光影层次凸显橡胶材质的哑光厚重感，避免过度反光造成结构细节丢失。结构设计上，环形件整体为对称回转体结构，周向凹槽的设置用于将该件卡装在对应设备的开孔位置，中心通孔为电缆提供顺滑的穿设通道，边缘位置全部做圆角过渡处理，避免尖锐棱边划伤电缆外绝缘层，保障电缆布设后的使用安全。刀路规划部分针对该橡胶件的加工特性，外圆轮廓采用低速走刀的精加工刀路，保证外圆面的光滑度，凹槽位置采用小直径刀具分层切削，避免单次切削量过大造成橡胶材料变形，中心孔位置采用螺旋下刀的刀路策略，保证孔壁光滑无毛刺，整体建模与刀路设计完全适配实际加工生产的需求，可直接导入对应加工设备生成生产代码，也可用于电缆布设场景的装配模拟演示。
