液化天然气加注用多孔阀盘结构设计

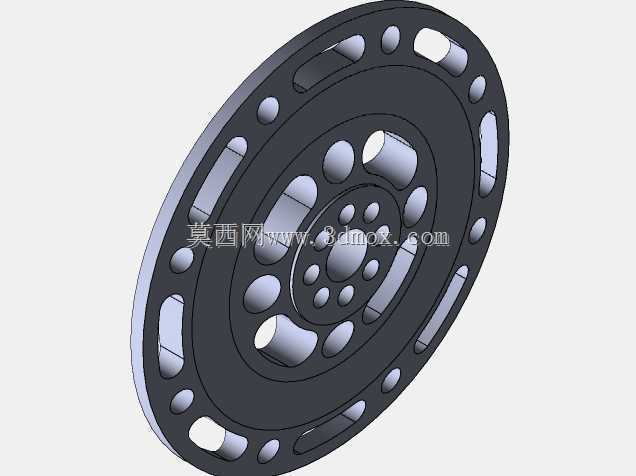

　　在LNG加注站的现场运维场景里，这类带多孔排布的圆盘构件是加注阀内部的核心承压导流部件，直接对接低温液化天然气的通断控制工况，日常要承受-162℃的低温介质冲刷，同时匹配加注作业时的快速启闭动作，避免介质出现气蚀、节流冻堵等问题。从实际使用场景来看，该构件安装在加注阀的阀腔中部，一侧对接进液侧的低温管路，一侧连通出液侧的加注枪管路，当阀杆带动密封副动作时，盘体上的不同孔径流道会配合启闭件完成流量调节，大尺寸的长圆孔对应大流量加注工况的通流需求，中心区域的密集小孔则用于小流量预冷阶段的介质导通，避免加注初期大流量低温介质直接冲击管路造成焊缝冷脆开裂。

　　设计这类构件的时候，首先要考虑低温下的材料收缩匹配性，盘体整体采用对称式的圆周排布结构，所有孔位的形位公差都围绕中心安装孔做同轴度约束，避免低温收缩后出现卡滞、密封面错位的问题。外圆边缘的一圈小孔是紧固件安装位，用于将阀盘压紧固定在阀腔的台阶定位面上，安装时要保证盘体端面与阀腔轴线的垂直度控制在0.02mm以内，否则会导致密封副贴合不严，出现低温介质的微泄漏。盘体上的流道孔全部做了倒圆角处理，没有尖锐的直角棱边，一方面是减少低温介质流动时的局部阻力，降低节流效应带来的温降，另一方面也避免应力集中，在频繁的温度交变工况下出现裂纹扩展。

　　从安装边界来看，该阀盘的外圆尺寸要和阀腔的内径做间隙配合，单边间隙控制在0.1-0.15mm，既保证低温下材料收缩有足够的膨胀余量，又不会因为间隙过大导致介质从旁侧串流。中心的大孔是阀杆的穿过位，孔内要配套低温耐磨衬套，避免阀杆往复动作时刮伤盘体内壁，衬套的材质要选择和盘体线膨胀系数接近的改性聚四氟乙烯，防止低温下衬套与盘体、阀杆之间出现配合间隙变化。盘体的厚度方向要匹配阀腔的安装槽深度，装配后盘体两端面的压紧量要控制在0.05mm左右，过大会导致盘体受压变形堵塞流道，过小则会出现密封失效。

　　实际作业过程中，这类阀盘还要承受加注过程中的压力波动，常规LNG加注的工作压力在1.6MPa左右，水击工况下瞬时压力会达到额定压力的1.5倍，所以盘体上的孔桥宽度都经过强度校核，最薄的孔桥位置也能承受3MPa以上的静压力，不会出现受压变形的问题。流道的排布上特意做了非等径的错位设计，避免介质直流冲击对面的密封面，让介质在通过阀盘时形成稳流效果，减少紊流带来的振动和噪音，同时也能降低介质对下游密封件的冲蚀速率，延长整个加注阀的维保周期。在预冷作业阶段，中心区域的小孔率先导通少量低温介质，让整个阀腔和下游管路缓慢降温，等温度达到作业要求后，外围的大尺寸长圆孔再逐步开启，进入大流量加注状态，这种分级通流的设计能大幅减少预冷时间，同时避免管路因为急冷出现的应力变形。
