发动机核心传动组件曲柄活塞头曲轴结构

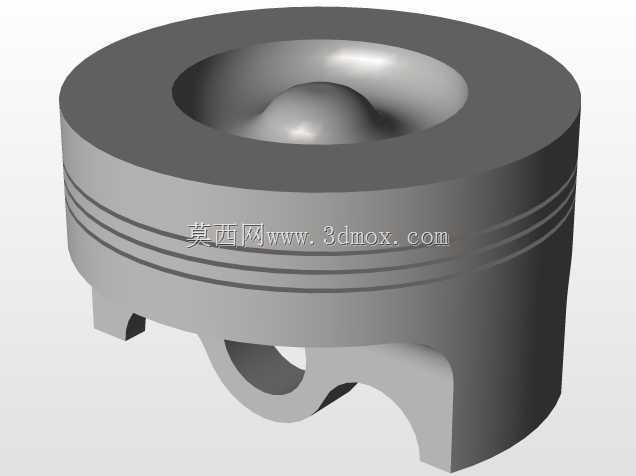

　　在往复式内燃动力设备的结构体系中，曲柄、活塞头与曲轴共同构成了将燃烧热能转化为旋转机械能的核心传动链路，这套组件的设计合理性直接决定了动力输出的平顺性、整机运行寿命与能量转换效率，是动力设备研发阶段需要反复校核匹配的核心部件组。从实际应用场景来看，这套传动组件广泛适配于小排量通用汽油机、小型柴油机以及部分特种动力设备，覆盖园林机械、小型工程机械、农用动力机组等多个应用领域，不同场景下的组件会根据负载特性、额定转速区间调整具体结构参数，但核心的运动传递逻辑保持一致。活塞头作为直接承接燃烧腔压力的部件，其顶面的几何造型需要匹配燃烧室的涡流设计，保证油气混合气体在压缩终了阶段能形成符合燃烧要求的紊流状态，

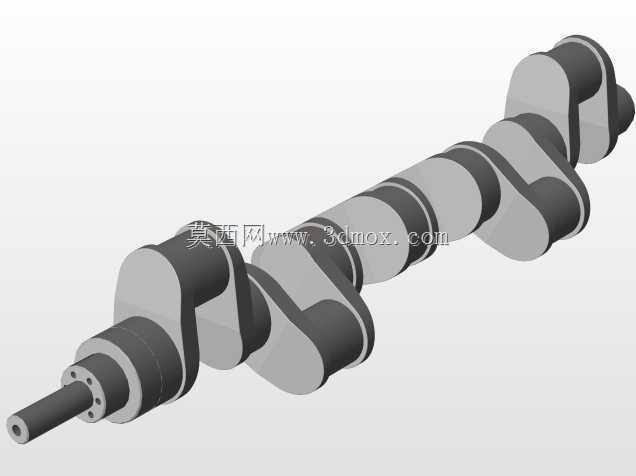

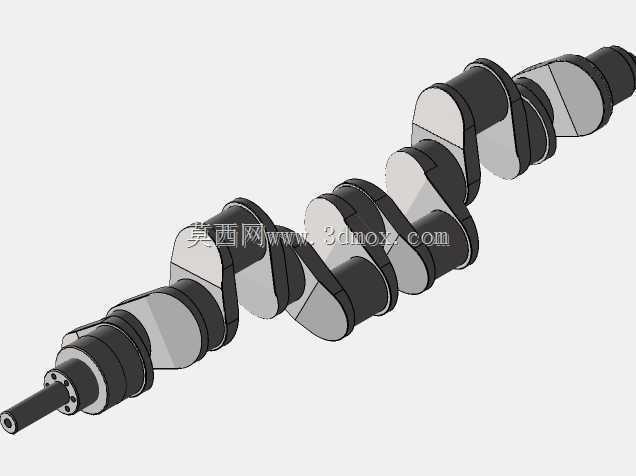

　　裙部的型线设计则需要考虑热膨胀量与往复运动的导向需求，避免在高温工况下出现拉缸、卡滞等故障，活塞销座的位置需要经过重心校核，降低往复运动过程中的惯性力冲击。曲柄作为连接活塞组件与曲轴的传动部件，其大端与曲轴连杆轴颈的配合精度直接影响旋转副的润滑状态，小端与活塞销的连接需要考虑浮动间隙的设定，既要保证运动过程中的灵活度，也要避免间隙过大产生的敲击异响，曲柄的截面造型通常会经过轻量化设计，在保证结构强度满足爆发压力冲击要求的前提下，尽可能降低往复运动与旋转运动的惯量，减少整机运行过程中的振动。曲轴作为整套组件的动力输出端，其主轴颈与连杆轴颈的相位角需要严格按照气缸点火顺序设定，各轴颈的圆角过渡位置需要做强化处理，

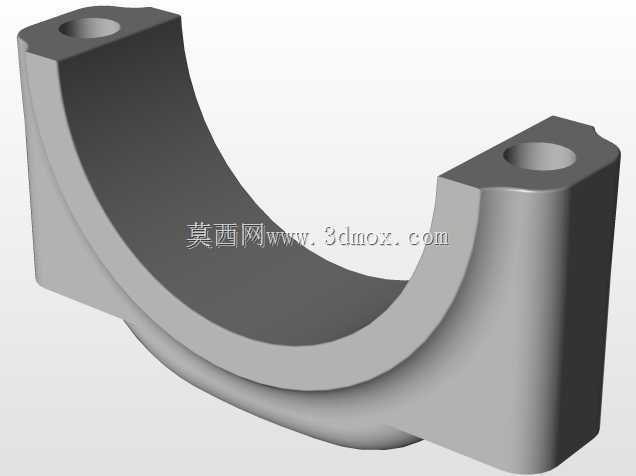

　　应对长期交变载荷下的疲劳应力，曲轴的平衡块设计需要经过动平衡校核，抵消曲柄与活塞组件运动过程中产生的不平衡力，保证动力输出过程的平顺性，降低整机的振动噪声。在设计思路层面，这套组件的匹配需要先根据目标动力设备的额定功率、峰值扭矩、最高转速确定基础尺寸边界，活塞的行程与缸径比值需要兼顾扭矩输出特性与高转速运行的可靠性，曲柄的长度比值会直接影响活塞的侧压力大小，过长的曲柄会增大活塞对缸壁的侧向敲击力，加剧缸套磨损，过短则会提升燃烧室的紧凑度，对燃烧系统设计提出更高要求。安装边界方面，曲轴两端的主轴颈需要与缸体主轴承座精准配合，轴向定位间隙需要控制在合理区间，既要避免热膨胀导致的轴向卡滞，也要防止轴向窜动过大影响前后端密封件的使用寿命，

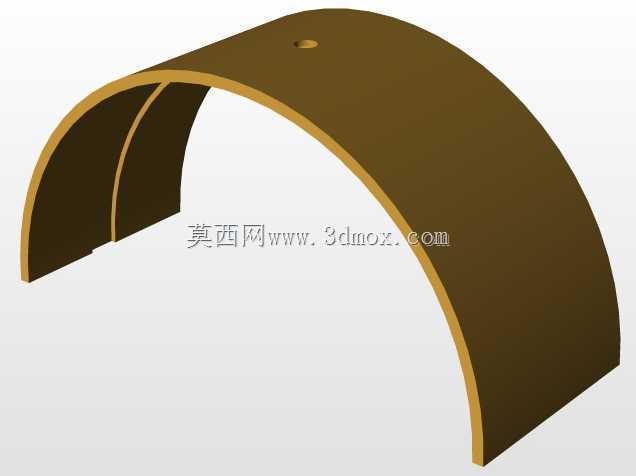

　　活塞环的开口间隙需要根据材质的热膨胀系数设定，保证高温工况下的密封性能，曲柄大端的轴瓦配合间隙需要满足润滑油膜的形成要求，保证运动副在高速运转时能得到充分润滑。整套组件的运动仿真需要覆盖全转速区间的受力分析，校核不同曲轴转角下各部件的应力分布状态，针对应力集中的位置做结构优化，比如曲柄与轴颈连接位置的圆角优化、活塞销座的加强筋设计，都能在不增加过多重量的前提下提升部件的疲劳强度。在实际装配过程中，各部件的重量分组需要严格控制，同一台动力设备上的活塞、曲柄重量差需要控制在极小的公差范围内，避免因重量偏差导致的运行振动，曲轴的动平衡精度需要满足高转速运行的要求，剩余不平衡量需要控制在标准允许的范围内，防止长期运行过程中出现轴瓦异常磨损、密封件渗漏等故障。这套组件的结构设计还需要考虑润滑回路的布置，曲轴内部的油道需要连通各主轴颈与连杆轴颈，保证压力润滑油能持续输送到各运动副表面，活塞头的冷却油腔设计则需要针对高负荷工况下的热负荷，通过机油喷射带走活塞顶部的热量，避免活塞因温度过高出现热变形、烧蚀等问题。
