拖车行走机构短轴连接组件结构设计

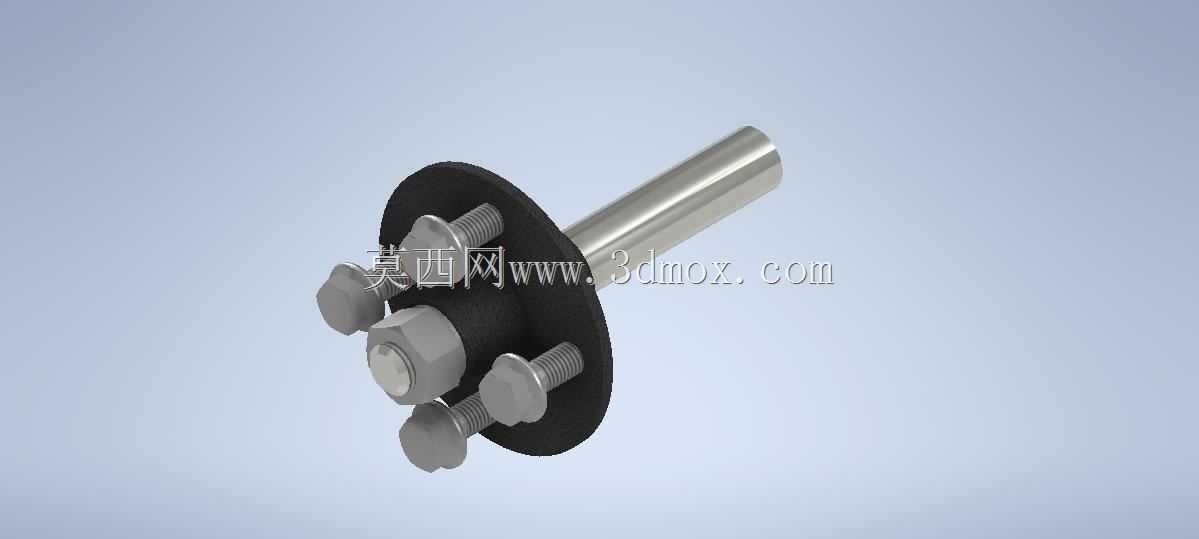

　　在小型拖挂设备、厂区转运拖车、农用挂接机具的行走系统设计中，短轴作为车轮与车架连接的核心承载构件，其结构合理性直接决定行走机构的运行可靠性与维护便捷性。本次设计的短轴组件，针对额定载荷1.2t级的单轮承载场景做结构优化，区别于传统长轴贯通式的车轴结构，单端固定的短轴结构更适配单轮独立悬挂、小型拖车轮组的布置需求，可有效减少轴类零件的材料消耗，同时降低轮组的装配难度。从结构功能来看，该短轴采用阶梯轴设计，轴身分为三个功能段：最外侧为车轮安装段，加工有标准细牙螺纹，配合六角开槽螺母与止动垫片实现车轮轮毂的轴向锁紧，螺纹段长度预留了轮毂轴承游隙调整的余量，可适配不同厚度的标准圆锥滚子轴承安装；中间段为定位轴肩，

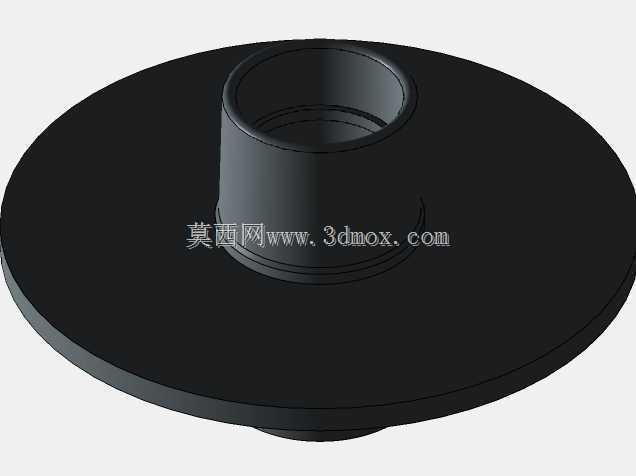

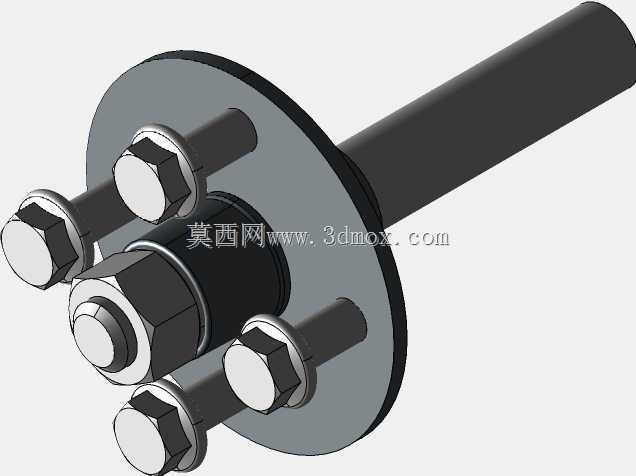

　　轴肩直径比轴承内圈外径大2mm，既可以为轴承内圈提供稳定的轴向定位面，又不会因为轴肩过大导致轴承拆卸困难；最内侧为法兰安装段，通过圆形连接法兰与车架的悬挂支座做刚性连接，法兰面均布四个螺栓过孔，配合六角头螺栓与弹簧垫圈实现防松固定，法兰与轴身采用过盈配合加角焊缝焊接的连接方式，焊缝高度不小于5mm，可承受轮组运行过程中产生的径向冲击与扭转力矩。设计过程中重点考虑了安装边界的适配性，轴身伸出法兰面的长度严格匹配常用4.50-12规格拖车轮胎的轮毂安装深度，避免轴头过长超出轮毂端盖导致干涉，或是轴长不足导致螺母锁紧行程不够；法兰盘外径设置为120mm，四个安装孔的中心圆直径为90mm，可直接适配市面多数小型拖车的悬挂支座安装孔位，

　　无需额外做转接板设计，降低改装与替换的成本。在实际应用场景中，这类短轴组件多用于厂区内的物料转运拖车、小型露营拖挂房车的非转向轮组、农用机具的支撑轮结构，相比贯通式长轴，单支短轴的重量仅为同载荷长轴的35%，在多轮组的重型拖挂设备上使用时，可有效降低行走系统的自重占比，提升有效载荷能力。结构细节上，轴头的螺纹段末端加工有1×45°的导向倒角，方便装配时快速旋入锁紧螺母，同时避免螺纹端部的毛刺划伤操作人员；法兰与轴身的焊接位置做了退刀槽设计，既可以保证焊缝完全熔合，又能减少焊接应力集中导致的轴身断裂风险；所有外露的金属表面均做镀锌钝化处理，可应对户外使用时的雨水、泥泞腐蚀，延长零件的使用寿命。从受力角度分析，

　　短轴在运行过程中主要承受垂直方向的静载荷、路面颠簸带来的垂直冲击载荷，以及车辆转向时产生的侧向弯矩，因此在轴径设计时，定位轴肩处的最小轴径按照第三强度理论做校核，安全系数取2.5，可满足非道路场景下1.5倍额定载荷的冲击使用要求；法兰连接的螺栓选用8.8级高强度螺栓，预紧力矩按照标准值施加，配合弹簧垫圈可避免长时间颠簸导致的螺栓松动。装配流程上，需先将轴承压入轮毂内孔，再将轮毂整体套入短轴的安装段，依次套入止动垫片、锁紧螺母，调整螺母松紧度至轮毂转动无卡滞且无明显轴向窜动后，将止动垫片的折边卡入螺母的开槽内完成防松锁定，最后通过法兰螺栓将整个轮组固定到车架支座上，整个装配过程无需专用工装，普通机修人员即可完成操作，后期维护时仅需拆卸轴头螺母即可完成轮毂轴承的润滑与更换，维护成本远低于贯通式车轴结构。针对不同的使用场景，该短轴结构还可做适应性调整：如果用于低速重载的厂区转运车，可将轴径适当加大，法兰盘厚度增加2mm，提升承载能力；如果用于轻型露营拖挂，可将法兰改为铸造一体结构，进一步降低零件自重。
