日常做整车底盘行走系统匹配时,轮辋的设计从来不是只看外观造型,首先要卡准整车的安装边界,轮辋的中心孔直径必须和轴头的定位凸台完全过盈配合,避免高速行驶时出现轮辋跳动,PCD节圆直径要严格对应轮毂轴承座上的安装螺栓孔位,孔位的位置度公差要控制在0.1mm以内,否则安装时螺栓会受剪切力,长期颠簸路面行驶容易出现螺栓断裂的风险。偏距ET值的设定要结合整车的轮距参数,不能让轮胎超出翼子板的覆盖范围,同时要避开刹车卡钳的运动包络,尤其是大尺寸多活塞卡钳的车型,轮辋辐条的内侧轮廓必须预留至少5mm的安全间隙,避免转向或者悬架跳动时辐条刮蹭卡钳。

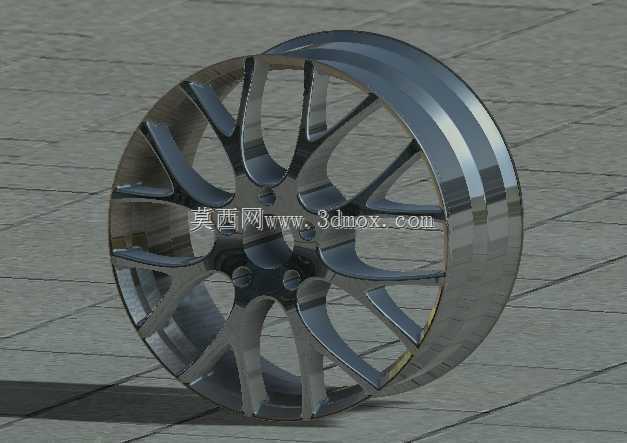

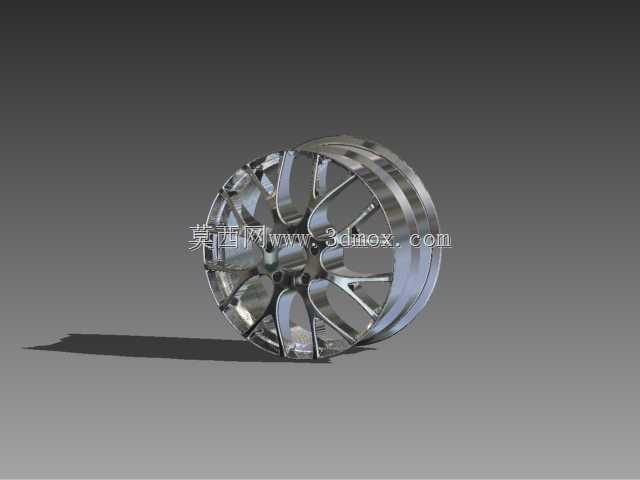

这款轮辋采用的是多辐条分叉式结构,不是单纯为了视觉上的运动感,辐条的截面是变厚度设计,靠近轮心安装盘的位置厚度更大,往轮缘方向逐渐收薄,这种渐变结构可以在保证整体抗弯抗扭强度的前提下,尽可能降低轮辋的非簧载质量,要知道非簧载质量每降低1kg,对整车操控响应性的提升,差不多相当于簧载质量降低5-8kg的效果,尤其是家用乘用车走连续颠簸路面时,更轻的轮辋能让减震器更快拉住车轮,减少轮胎的跳离地面的概率,提升抓地稳定性。
轮辋的轮缘部分采用了亮面车削工艺对应的结构设计,轮缘的圆角半径要符合轮胎安装的标准要求,不能有尖锐的棱角,避免拆装轮胎时刮伤胎圈的钢丝层,导致轮胎慢漏气甚至鼓包。轮辋的槽底深度也要严格匹配对应扁平比轮胎的安装需求,保证轮胎拆装时胎圈能顺利卡入槽内,不会出现安装困难的问题。同时轮辋的气门嘴安装孔位置要避开辐条的遮挡,方便后期充气、检测胎压时操作,不会因为辐条挡住气门嘴导致胎压表无法对接。
从实际应用场景来看,这款轮辋适配的是常规家用紧凑型、中型乘用车,日常城市通勤、高速行驶、非铺装路面轻度通行都能覆盖,设计时已经考虑了不同工况下的载荷要求,轮辐的受力分布经过了多轮拓扑优化,在过坑洼路面受到冲击载荷时,应力会沿着辐条均匀分散到整个轮辋本体,不会出现局部应力集中导致的辐条断裂问题。轮辋的安装面加工平面度要求控制在0.05mm以内,保证和轴头安装面完全贴合,不会出现安装后车轮动平衡偏差过大的问题,减少高速行驶时的方向盘抖动现象。

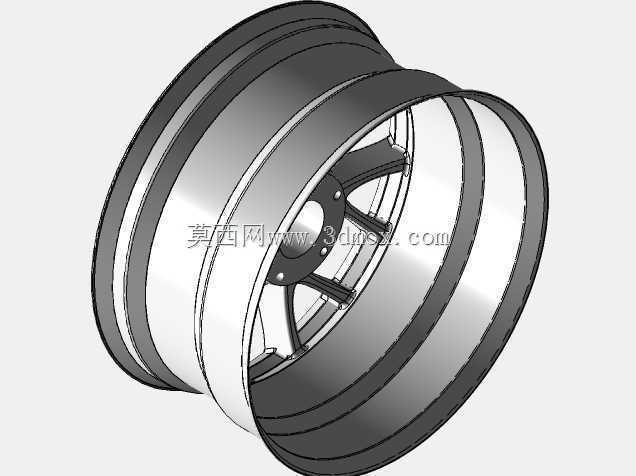

做这类轮辋三维建模的时候,不能只做外观曲面,必须把所有的安装配合特征都做准确,包括螺栓孔的倒角、中心孔的定位台阶、轮辋内部的气门嘴过孔、平衡块粘贴的平面区域,这些细节直接影响后续的生产加工和实车装配。很多新手建模时只把外观曲面做的好看,忽略了内部的安装结构,到实际生产开模或者装车匹配时就会出现各种干涉问题,比如轮辋内侧和刹车防尘罩刮蹭、螺栓孔深度不够导致螺栓无法打紧、中心孔和轴头配合间隙过大导致高速抖动,这些都是实际工程中经常遇到的问题,所以建模时每一个尺寸边界都要对照整车的底盘硬点参数反复核对。
另外轮辋的风阻特性也在设计考虑范围内,多辐条的造型在车轮转动时可以更好的梳理轮腔内部的气流,减少轮腔内部的紊流,一定程度上降低整车的风阻系数,对于家用车来说,更低的风阻意味着更好的高速燃油经济性或者纯电续航表现。辐条表面的曲面过渡是连续G2连续,一方面是为了抛光、电镀或者喷涂工艺的实现,不会出现表面凹凸不平的瑕疵,另一方面也能减少行驶过程中泥水、灰尘在辐条表面的附着,日常清洗更加方便。
