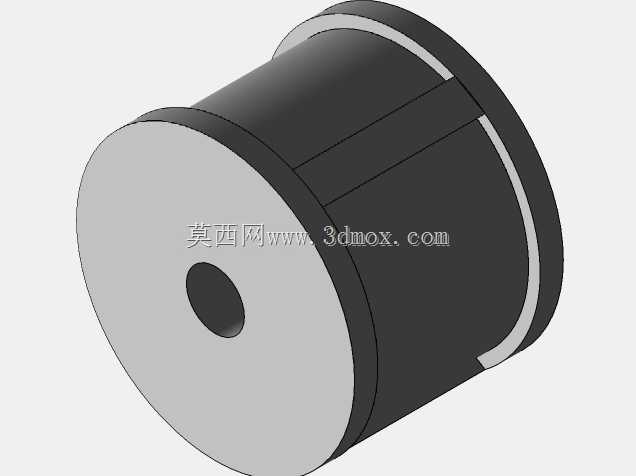

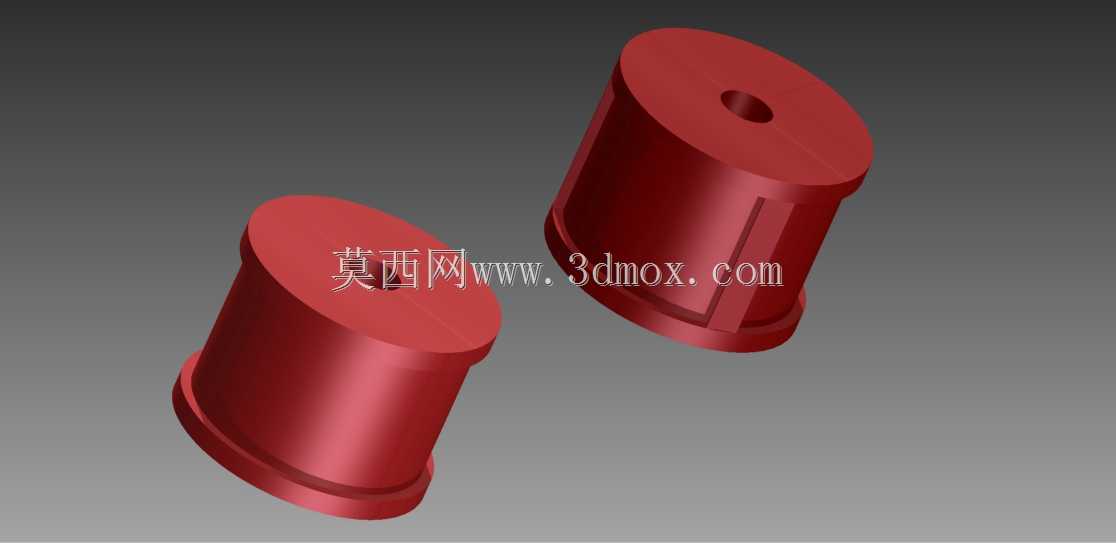

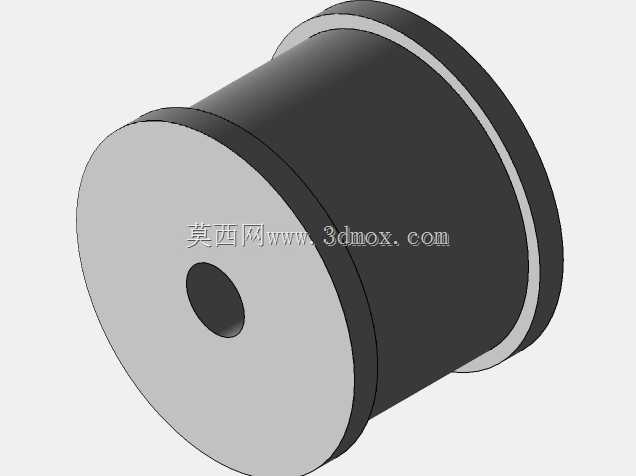

这款轮体结构最初是为小型相扑机器人赛事场景开发,后续在CA6140普通车床的小型送料辅助机构改造中也找到了适配场景,不少车间做车床自动化上下料微改时,会选用这类小尺寸轮体做工件的短距离推送传动。轮体整体采用带轴孔的圆柱式结构,中心通孔为安装基准位,可直接穿入直径匹配的固定销轴,轮体侧面开有轴向通槽,用于嵌入传动销或者紧定螺钉,避免轮体与传动轴之间出现周向打滑,相比传统顶丝固定的光面轮,这种带槽的结构在频繁正反转的工况下,固定可靠性提升明显,不会出现轮体空转、定位偏移的问题。轮体两端做了小直径凸缘设计,相当于自带限位挡边,安装后不需要额外加装轴用挡圈或者隔套,就能限制轮体在轴向上的窜动,减少装配时的零件数量,
对于空间紧凑的小型机构来说,这种集成式的结构设计能有效压缩安装所需的轴向空间。尺寸上轮体的外径与轴向长度控制在22×14毫米的规格,中心安装孔的直径适配常用的微型传动轴径,安装时只需要保证销轴的同轴度误差在0.02毫米以内,轮体转动时就不会出现偏摆,轮体的外圆柱面做了光滑处理,没有额外滚花或者包覆防滑层,因为在机床辅助送料的场景下,轮体主要是和金属工件的光滑表面接触,依靠侧面的传动销传递扭矩,不需要靠外圆摩擦力驱动,光滑的外圆反而能避免刮伤工件表面。设计之初也考虑过不同工况的适配性,如果是用在相扑机器人的行走部位,只需要在外圆面套上对应厚度的硅胶防滑圈,就能获得足够的地面摩擦力,不需要修改轮体的主体结构,
这种模块化的设计思路让同一个轮体结构可以覆盖两类完全不同的应用场景,减少重复建模的工作量。从加工工艺角度看,这款轮体的结构完全适配CA6140车床的加工范围,单件小批量生产时,直接用圆棒料下料,一次装夹就能完成外圆、凸缘、中心孔的车削加工,侧面的通槽可以用铣床或者线切割加工,加工工序少,形位公差容易保证,不需要复杂的工装夹具,普通机加工车间就能完成生产。在实际安装使用时,需要注意轮体与安装支架之间要留出0.1到0.2毫米的轴向间隙,避免轮体转动时和支架发生摩擦卡顿,穿入销轴后要在槽位装入对应的传动键或者紧定螺钉,拧紧后要手动转动轮体检查是否有卡滞,确认转动顺畅后再投入使用。不少做小型自动化机构改造的工程师在选型时,
经常会忽略轮体的轴向限位结构,选了光面圆柱轮之后还要额外加工挡圈槽、加装挡圈,不仅增加加工工序,还会因为装配误差导致轮体窜动,这款轮体自带的凸缘结构刚好解决了这个痛点,在紧凑安装空间里优势尤其明显。另外轮体的壁厚设计也经过校核,在承受常规的径向载荷时不会出现变形,中心孔的公差采用基孔制配合,和常用的g6公差销轴配合时,既能保证转动灵活,又不会有过大的间隙导致传动精度下降。不管是用于小型机器人的行走轮,还是机床辅助机构的传动滚轮,这款轮体的结构都能满足使用需求,不需要做过多的结构修改,直接调整安装方式和外圆包覆层就能适配不同工况。
