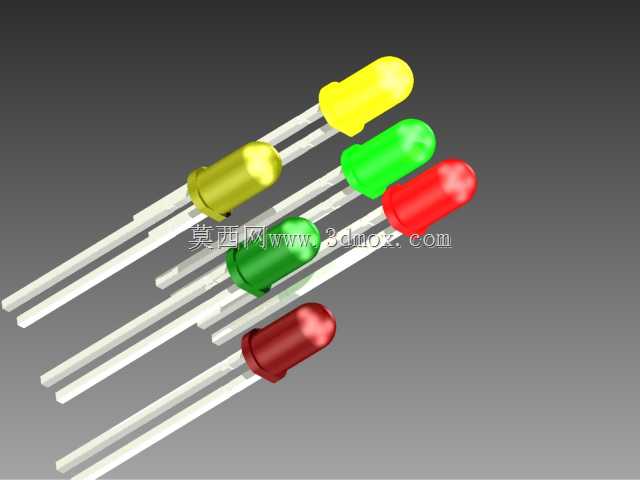

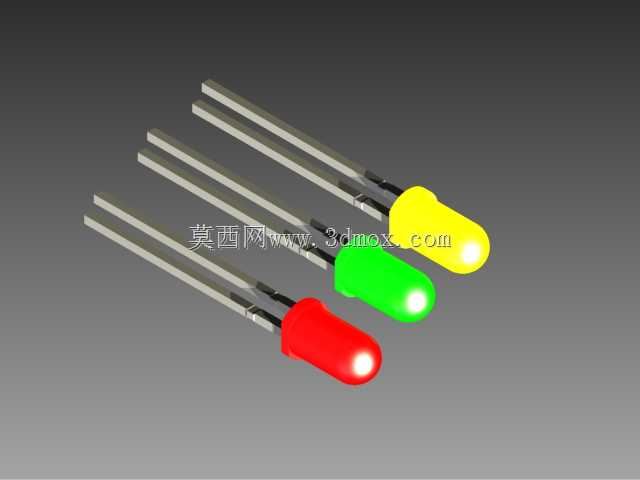

三色直插式5mm发光二极管结构设计

直插式发光二极管是电子制造领域应用极为广泛的基础半导体光电器件，本次呈现的5mm规格直插LED，覆盖红、绿、黄三种常规发光色号，是各类电子设备、工控装置、消费类电子产品中实现状态指示、信号反馈、光源提示功能的核心基础元件。在实际工业应用场景中，这类5mm直插LED常被用于配电柜体的运行状态指示、自动化设备的工位信号提示、小家电的工作模式反馈、玩具产品的发光效果呈现、交通信号装置的辅助光源等场景，凭借稳定的发光性能、低廉的使用成本、便捷的安装特性，成为电子装联环节用量极大的基础元器件。从产品功能特性来看，该款5mm LED采用标准环氧封装胶体，不同色号的胶体对应不同发光波长，红色胶体发光波长集中在620-625nm区间，绿色胶体发光波长集中在520-525nm区间，黄色胶体发光波长集中在585-590nm区间，正向导通电压根据发光色号不同维持在1.8-2.2V区间，额定工作电流为20mA，具备低功耗、长寿命、抗冲击性能好、响应速度快的特点，能够在-40℃到85℃的环境温度区间内稳定工作，满足绝大多数工业与民用场景的使用需求。从产品设计思路来看，该款LED严格遵循行业通用直插封装规范进行结构设计，头部采用半球形聚光环氧封装结构，能够对内部芯片发出的光线进行有效汇聚，提升轴向发光强度，保证指示效果的清晰可辨；内部采用银胶固晶、金线键合的工艺结构设计，确保芯片与引脚之间的导电连接稳定可靠，降低长期使用过程中的接触失效风险；引脚采用镀锡铜质引线设计，具备良好的可焊性与机械强度，既能够满足波峰焊、手工焊等不同焊接工艺的要求，也能在插装后提供足够的机械固定力，避免受外力拉扯出现引脚脱落、接触不良的问题。从外形尺寸与安装边界来看，该款LED头部封装直径严格控制为5mm，胶体总长度（不含引脚）为8.7mm，两根引脚的中心间距为2.54mm，完全匹配标准万能板、PCB板的孔位设计要求，引脚总长度为25mm，用户可根据实际安装需求裁剪引脚长度，适配不同厚度的安装面板与PCB板；安装时仅需在PCB或面板上开设直径5.1mm的安装孔即可完成头部嵌入，引脚穿过孔位后焊接固定即可完成装配，无需额外的固定结构，安装操作极为便捷。在实际选型使用过程中，设计人员可根据不同的指示功能需求选择对应发光色号，搭配对应的限流电阻即可稳定工作，既可以单颗使用实现单一状态指示，也可以多颗组合实现多状态信号反馈，甚至可以组成点阵屏实现简单的字符、图案显示功能，灵活适配各类电路设计需求。
