交流稳压器短轴连接传动组件结构

　　交流稳压器内部的短轴连接组件，是承担动力传递与部件定位的核心机械结构，在调压执行机构的动作链路中起到承上启下的关键作用。这类短轴连接结构并非通用传动件，而是完全匹配交流稳压器内部调压机构的安装空间、动作行程与载荷特性设计，需要同时兼顾径向定位精度、轴向抗窜动能力以及往复摆动工况下的耐磨性能。

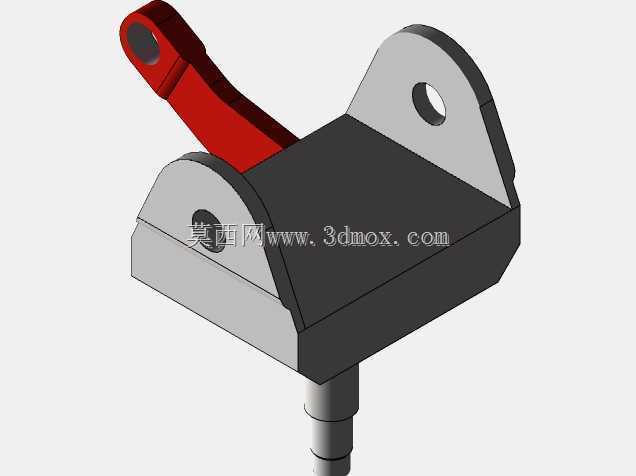

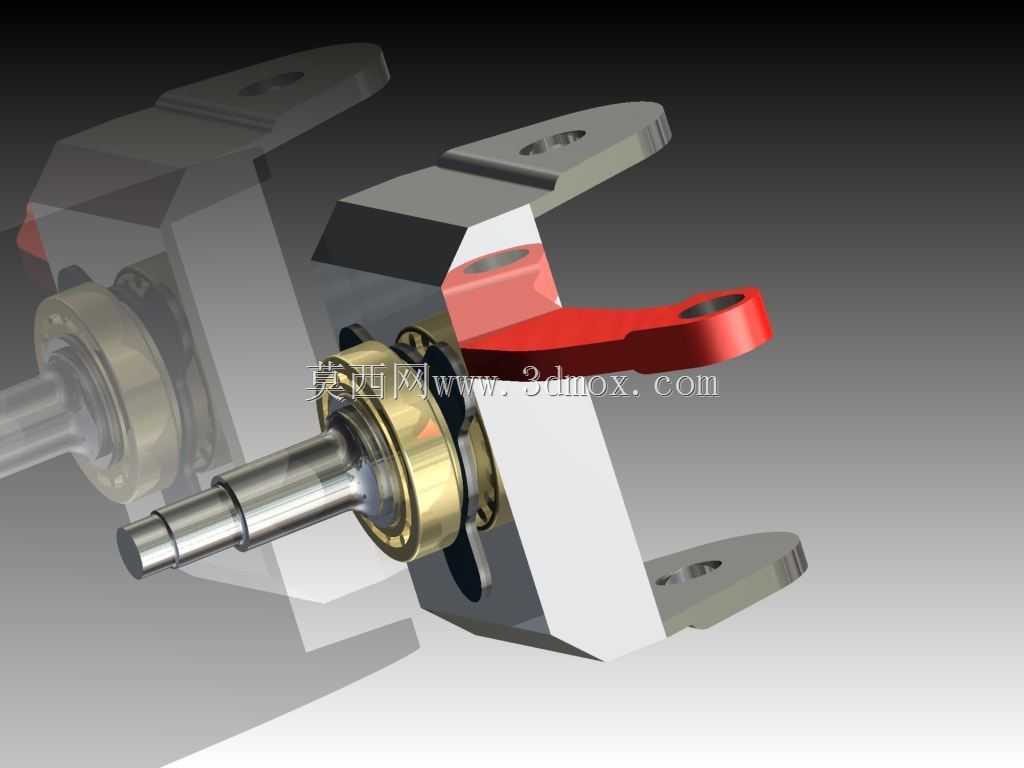

　　从实际应用场景来看，交流稳压器在运行过程中，需要根据输入电压的波动实时调整调压碳刷的位置，短轴连接组件正是连接驱动执行端与碳刷摆臂的传动节点，既要传递驱动端的扭矩，也要保证摆臂摆动的角度精度，避免因传动间隙导致调压滞后、碳刷接触不良等问题。在结构设计层面，该组件采用阶梯轴结构设计，不同轴段分别承担轴承安装、摆臂固定、轴向限位的功能：轴颈位置与滚动轴承内圈采用过盈配合，保证轴承支撑的同轴度，避免轴系转动过程中出现径向跳动；轴端的扁位结构与摆臂安装孔配合，通过端面压紧的方式实现周向固定，相比键连接更适合小空间、小扭矩的往复摆动工况，同时减少了键槽带来的应力集中问题。

　　安装边界方面，该短轴组件的轴向尺寸严格匹配稳压器内部支架的安装间距，两端轴承嵌入支架的轴承座孔内，通过轴承外圈的台阶实现轴向定位，不需要额外加装轴用挡圈，减少了装配工序与零件数量。摆臂安装段的伸出长度经过精确计算，保证摆臂摆动过程中不会与周边的铁芯、绕组等电气部件发生干涉，摆臂的摆动角度范围与轴的转动行程完全匹配，极限位置下不会出现结构碰撞。轴承选型上采用带密封的深沟球轴承，既可以承受径向载荷，也能承受少量轴向载荷，适配稳压器长期静置、偶尔动作的运行特性，密封结构可以阻挡稳压器内部可能产生的碳粉进入轴承滚道，延长组件的使用寿命。

　　设计过程中需要重点考虑几个工程细节：首先是轴的材质选择，采用45号钢调质处理，表面轴颈位置做高频淬火处理，硬度达到HRC45-50，保证与轴承配合面的耐磨性能，同时芯部保持足够的韧性，避免往复载荷下出现轴断裂的问题；其次是配合公差的选择，轴承安装轴颈采用k6公差，与轴承内圈的过盈量控制在合理范围，既不会因为过盈量过大导致轴承内圈胀死、转动卡滞，也不会因为过盈量不足出现内圈跟转、磨损轴颈的问题；摆臂安装孔与轴的配合采用h7公差，装配时涂少量润滑脂，减少长期摆动带来的接触面磨损。另外，连接摆臂的压紧端面设计有防滑齿结构，拧紧固定螺钉后可以避免摆臂与轴之间出现相对转动，保证传动精度的长期稳定。

　　在实际装配调试环节，该短轴组件的装配顺序需要严格遵循工艺要求：先将轴承压装到轴的对应轴段，压装时着力点必须作用在轴承内圈，避免通过滚动体传力导致轴承滚道损伤；之后将轴组件整体装入支架的轴承座孔内，确认轴承外圈完全落座、无卡滞之后，再安装摆臂组件，手动摆动摆臂检查转动是否顺畅，有没有异响或者卡顿的情况，最后调整摆臂的初始位置，保证碳刷在调压行程的两端都能准确到位，不会出现超程或者行程不足的问题。这类短轴连接结构虽然零件尺寸不大、结构看似简单，但直接决定了交流稳压器调压动作的可靠性，一旦出现轴磨损、轴承卡滞、摆臂松动等问题，就会导致稳压器调压失效，输出电压偏离额定值，影响后端用电设备的正常运行，因此在结构设计、公差匹配、材料选型上都需要结合实际工况做针对性优化，不能直接套用通用传动轴的设计参数。
