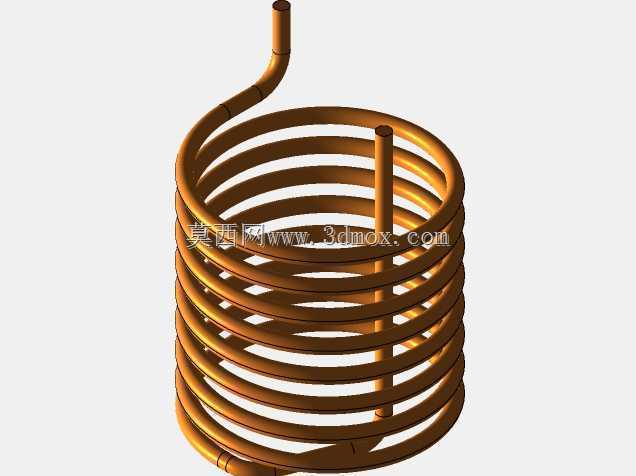

紫铜螺旋管式换热感应线圈结构设计

项目分类:变压器/电感器 发布时间:2024-09-25 ID:775991
  • 紫铜螺旋管式换热感应线圈结构设计
  • 紫铜螺旋管式换热感应线圈结构设计
  • 紫铜螺旋管式换热感应线圈结构设计

  这类螺旋紫铜管线圈的应用场景覆盖两类核心工业领域,一类是中高频感应加热设备的感应负载端,另一类是紧凑型沉浸式换热装置的流体换热单元,两类场景对线圈的形态精度、管路连续性都有极高要求。从实际使用逻辑来看,作为感应加热线圈使用时,螺旋形态的管体需要在通电状态下形成均匀的轴向交变磁场,管内同时通循环冷却水带走大电流产生的焦耳热,避免管体因持续升温出现软化变形、绝缘层失效的问题;作为换热盘管使用时,螺旋结构能在有限的安装空间内大幅拉长流体的流通路径,让管内介质与外部环境充分完成热量交换,相比直管结构换热效率能提升40%以上,同时紫铜材质本身的高导热系数也能进一步降低热阻。

  设计这类线圈时首先要明确核心边界参数,首先是螺旋段的中径尺寸,这个参数直接决定了感应加热场景下的磁场作用范围——如果是用于轴类零件表面淬火的感应线圈,螺旋中径需要比待加工工件的外径大3-5mm,保证磁场气隙均匀,避免工件局部过热出现淬硬层深度不一致的问题;如果是用于水箱内置的换热盘管,螺旋中径则需要匹配水箱的内部安装口径,预留出至少10mm的周边间隙,方便安装时整体放入,同时避免盘管贴壁导致换热不均。其次是螺距参数,螺距过小会导致相邻管段的磁场互相干扰,或者换热时流体在管间的流动阻力过大,螺距过大则会浪费轴向安装空间,降低单位长度的磁场强度或换热面积,常规工况下螺距设置为管外径的1.2-1.5倍是兼顾性能与空间利用率的合理区间。

  管体的进出端设计是容易被忽略的细节,从实际安装的角度看,两个引出端需要保持平行且预留足够的直线段长度:作为感应线圈使用时,引出端需要连接设备的电源输出铜排,直线段长度不足会导致接线位置离螺旋磁场区过近,铜排长期受交变磁场影响产生额外发热;作为换热盘管使用时,引出端需要对接外部管路的快接接头,直线段长度不足会导致接头安装时操作空间受限,后期维护拆卸难度大。另外引出端的折弯位置需要做圆弧过渡,不能出现直角折弯,避免紫铜管在折弯处出现壁厚减薄、通径变小的问题——尤其是通冷却水的场景,折弯处通径变小会导致水流量下降,直接影响线圈的散热效果,严重时会造成管内结垢堵塞。

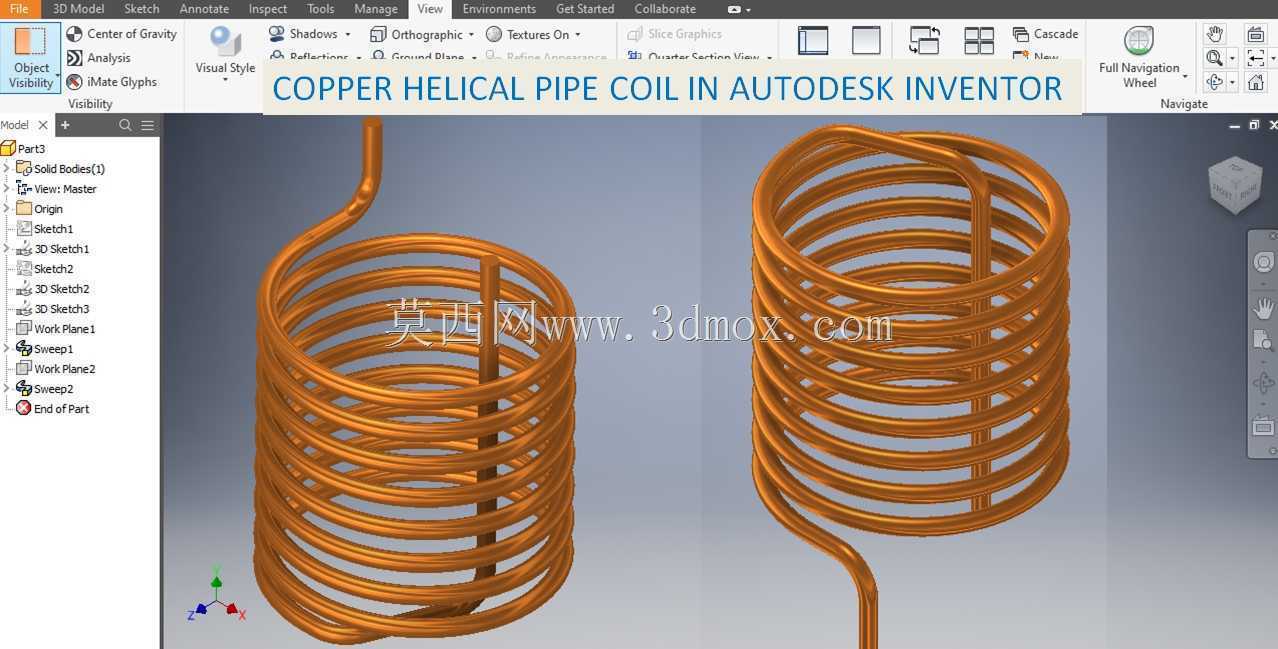

  从建模逻辑来看,这类螺旋管不需要做复杂的曲面拆分,核心是先确定螺旋路径的参数:螺旋的圈数由所需的总换热面积或者感应加热区域长度决定,螺旋的起始端和终止端需要做平滑的切向延伸,直接衔接引出端的直线路径,保证整个管路的中心线是连续相切的曲线,这样扫掠出来的管体内壁才会平滑,不会出现台阶或者褶皱。管壁厚度的选择需要匹配工作压力,常规水冷感应线圈的紫铜管壁厚选1-1.5mm即可,既可以承受0.3-0.5MPa的冷却水压力,也能保证折弯时不会出现开裂;如果是用于高压流体换热的场景,壁厚需要提升到2mm以上,同时要校核螺旋段的承压能力,避免管体在工作压力下出现胀形变形。

  安装边界方面,这类线圈一般不需要额外的固定支架,小尺寸的线圈可以通过进出端的接头直接固定在设备面板或者水箱壁上,大尺寸的线圈则需要在螺旋段的外侧加装2-3个绝缘固定卡箍,卡箍的位置要避开螺旋的受力薄弱点,同时不能遮挡管体的有效工作区域。需要注意的是,作为感应线圈使用时,固定卡箍必须采用非金属绝缘材质,不能用金属卡箍,否则会在交变磁场中产生感应发热,造成额外的能量损耗,甚至出现局部过热烧坏卡箍的问题。另外线圈整体的形位公差需要控制在合理范围,螺旋段的同轴度误差不能超过1mm,否则会导致感应加热时工件与线圈的气隙不均,或者换热时盘管与安装容器的壁面发生干涉。

  实际生产中这类线圈一般采用整根紫铜管弯制而成,中间不允许有焊接接头,因为焊接位置的电阻更大,在通电场景下会出现局部发热,在流体场景下焊接位置容易出现腐蚀泄漏,所以建模时要保证整个管路是一个连续的整体,拆分零件时也不能把管体拆成多段拼接。弯制完成后需要做通球测试,保证管内的通径满足设计要求,同时做0.8MPa的水压保压测试,检查有没有渗漏点,这些工艺要求在建模阶段就要提前考虑,比如折弯处的曲率半径不能小于紫铜管的最小弯曲半径,避免生产时出现弯裂或者通径不足的问题。
