工业粉体输送用方口旋转给料阀结构设计

　　在粉体加工、粮食储运、化工物料输送、环保除尘等涉及散料定量给料的工况场景中，这类方口连接的旋转阀是气力输送系统与料仓卸料环节的核心配套部件，主要承担两个核心作用：一是作为锁气装置，分隔上下腔室的气压差，避免气力输送管路的气流反窜进入料仓，保证输送系统的风压稳定；二是通过内部转子的匀速转动，将料仓内落下的散状物料连续、均匀地送入下方输送管路，实现定量给料，避免物料架桥、堵料或者给料量波动过大影响后续工序稳定性。

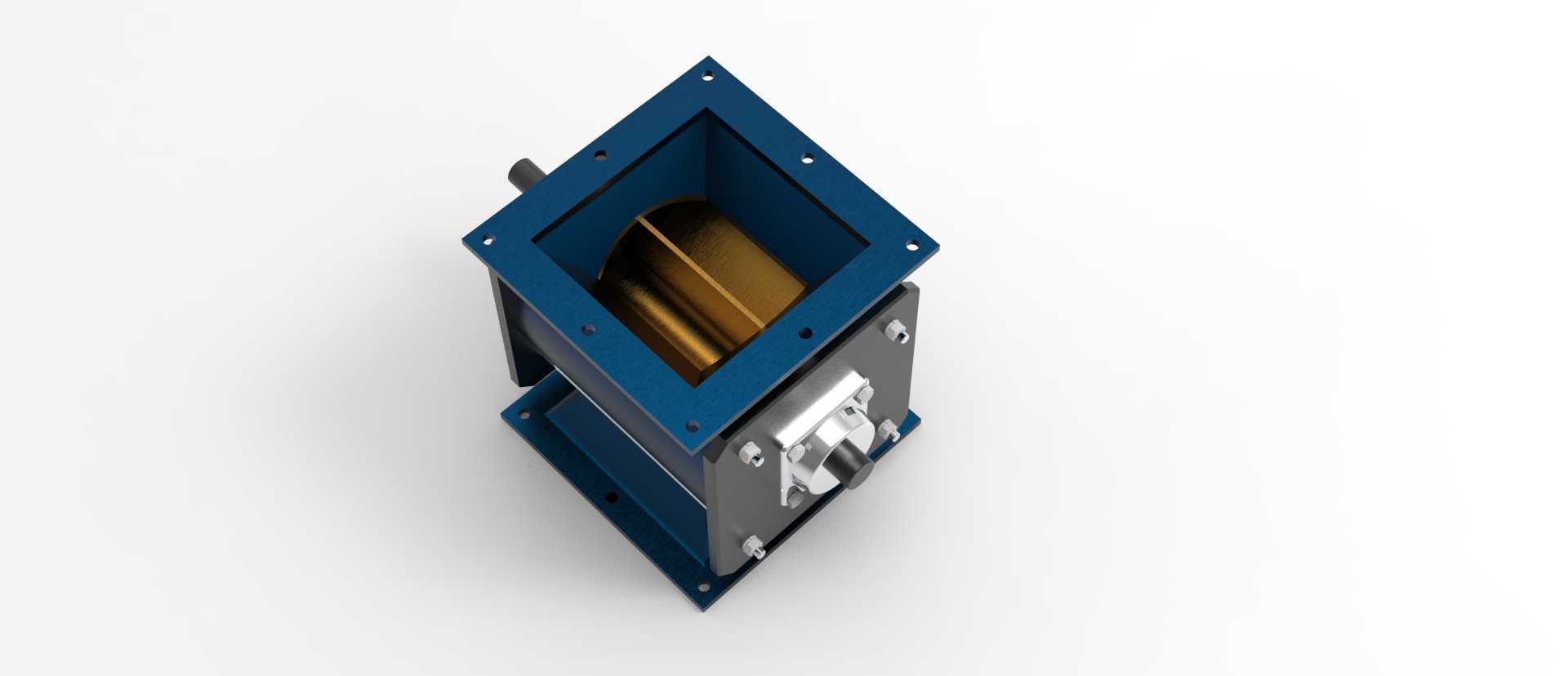

　　从结构设计逻辑来看，这款旋转阀采用上下方形法兰的连接形式，区别于常见的圆口法兰，方口设计更适配方形料仓出口、方形溜管的安装场景，不需要额外做方圆变径过渡段，能减少物料在变径位置的残留堆积，尤其适配面粉、塑料粒子、金属粉末、粮食谷物这类流动性较好但容易在变径死角积料的物料。上下法兰均预留了均匀分布的螺栓安装孔，安装时可直接与上下游设备的法兰面对接，法兰面加工时需保证平面度不低于0.1mm/100mm，配合密封垫片可实现端面无泄漏，避免粉尘外溢满足车间环保要求。阀体主体采用分体式侧板结构，两侧端板通过螺栓与主阀体连接，这种设计的优势在于后期维护时不需要拆除上下连接的管路，仅需拆开侧端板即可抽出内部转子组件，清理转子叶片间卡滞的物料、更换轴承或者密封件，大幅降低设备停机维护的时间成本。

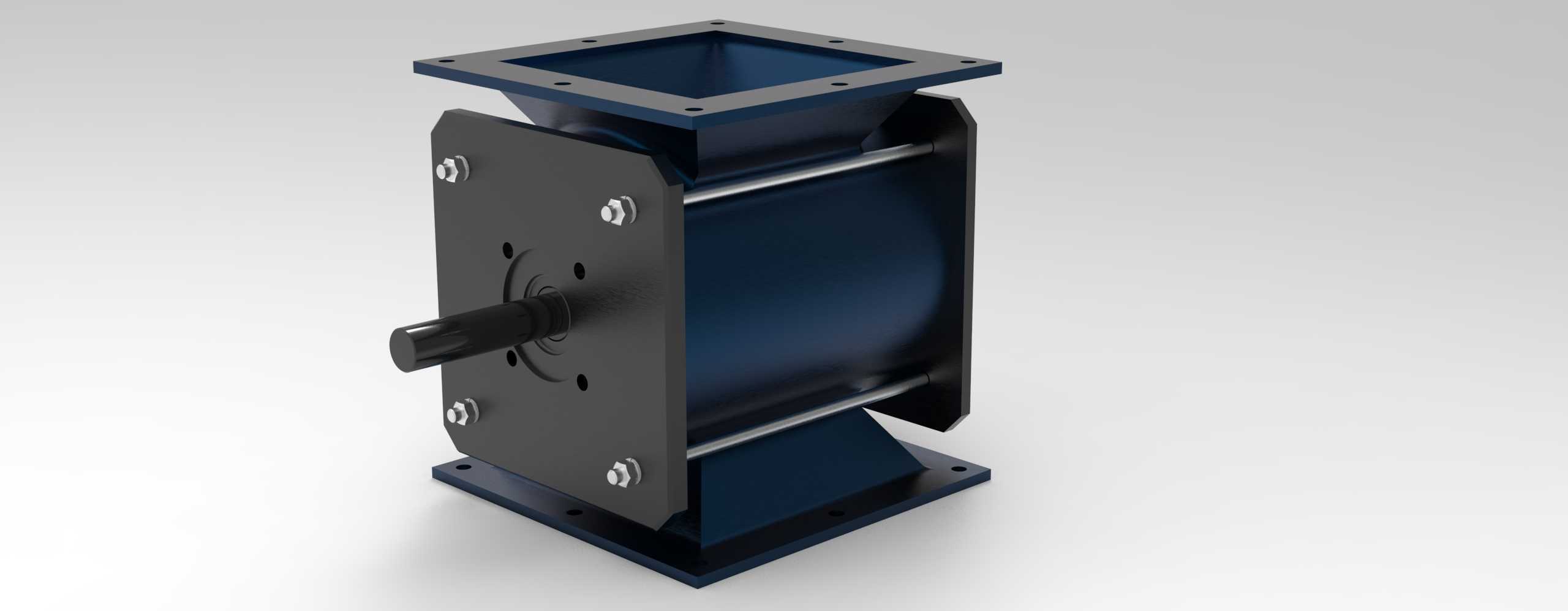

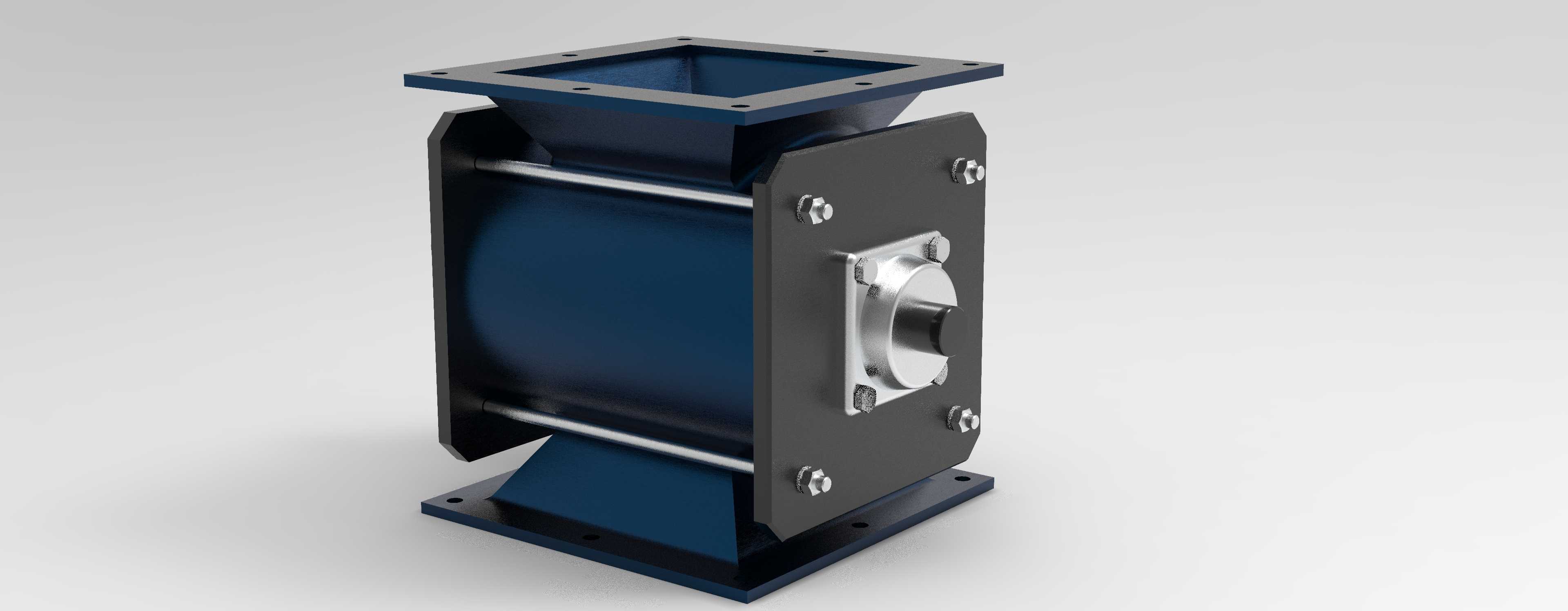

　　阀体侧面设置的轴承座与轴端密封结构，是保证设备长期稳定运行的关键设计，转轴穿过端板的位置采用填料密封加骨架油封的双重密封结构，既可以避免外部粉尘进入轴承腔造成轴承磨损，也能防止阀体内部的细粉料顺着转轴间隙泄漏到设备外部。两端的拉紧螺杆结构将两侧端板与主阀体牢牢锁紧，避免设备运行过程中因内部气压波动或者物料冲击造成端板移位，保证阀体整体的结构刚性。设备底部带有一体式安装底座，底座上预留的安装孔可直接固定在设备机架或者平台上，抵消转子转动时产生的径向扭矩，避免设备运行时出现振动移位。

　　从安装边界尺寸来看，上方方法兰的内通径尺寸匹配常规的料仓出口规格，法兰外沿的螺栓孔中心距符合行业通用的连接尺寸标准，可直接替换同规格的现有旋转阀设备，不需要对上下游管路做改造。阀体整体的宽度、高度尺寸充分考虑了常规车间的安装空间预留，侧面轴伸端的长度预留了联轴器或者链轮的安装位置，可适配减速电机直连、链传动等多种驱动连接方式，方便用户根据现场的动力布局选择合适的驱动形式。内部转子采用多叶片结构，叶片与阀体内壁的间隙控制在0.1-0.2mm之间，间隙过大会造成锁气效果下降，上下腔串气影响输送效率，间隙过小则容易出现转子与内壁卡滞，尤其是输送带有一定温度的物料时，金属热胀可能造成转子抱死，这个间隙值是经过多工况验证的合理取值，既能保证锁气性能，也能适应一定范围内的物料温度变化带来的尺寸形变。

　　在实际选型应用中，这类旋转阀可根据输送物料的特性调整转子的结构形式，比如输送易碎的粮食颗粒可采用带橡胶刮片的转子，避免颗粒被叶片挤碎；输送有一定磨琢性的金属粉末、矿粉时，可在阀体内壁和叶片表面堆焊耐磨层，延长设备的使用寿命；输送有粘性的物料时，可在阀体侧面加装防粘衬板或者气吹装置，避免物料粘在叶片和内壁上造成给料不畅。这款结构的旋转阀整体刚性充足，连接形式适配性强，维护拆装便捷，能覆盖多数常规散料输送的工况需求，结构设计上充分考虑了现场安装、维护、运行的实际痛点，没有冗余的复杂结构，所有结构设计都围绕运行可靠性、维护便捷性、工况适配性三个核心目标展开。
