建筑电气布线系统暗装预埋接线盒结构

　　在民用建筑、工业厂房的电气布线施工环节，预埋类接线构件是暗敷布线系统里的核心基础配件，这类构件需要在土建混凝土浇筑阶段提前固定在钢筋网片对应位置，待混凝土凝固后形成稳定的布线容纳空腔，为后续穿线、接线、线路分路提供封闭的操作空间，同时承担隔离混凝土浆液、保护内部线缆接头、分散墙体应力的作用。这款暗装式电气预埋盒采用多仓连体式结构设计，区别于传统单仓独立预埋盒，可同时容纳多回路线缆的分接作业，减少相邻点位预埋时的定位偏差问题，也能降低施工阶段多盒并排固定的工时消耗。

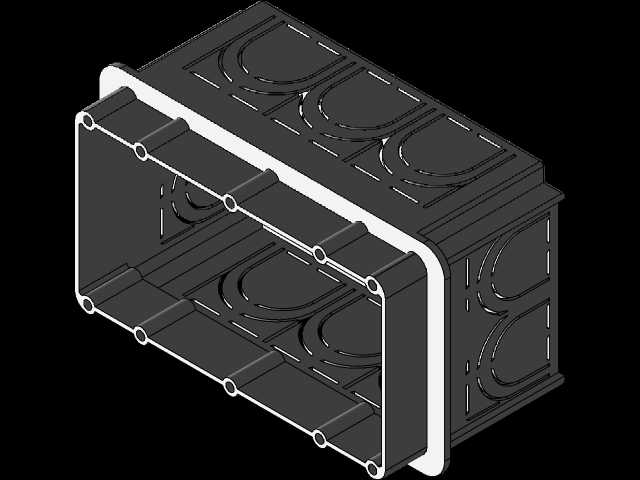

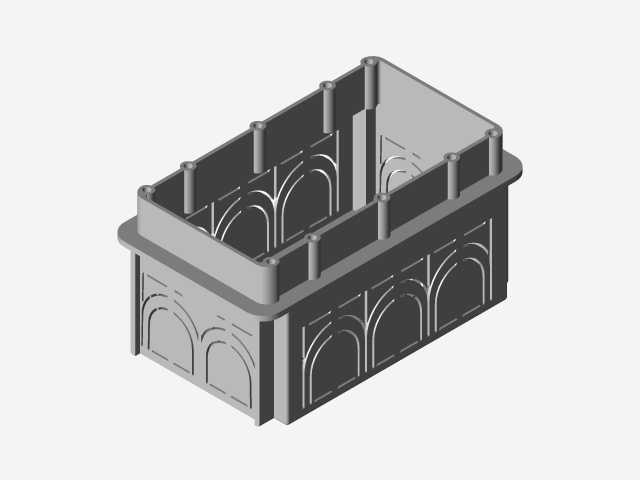

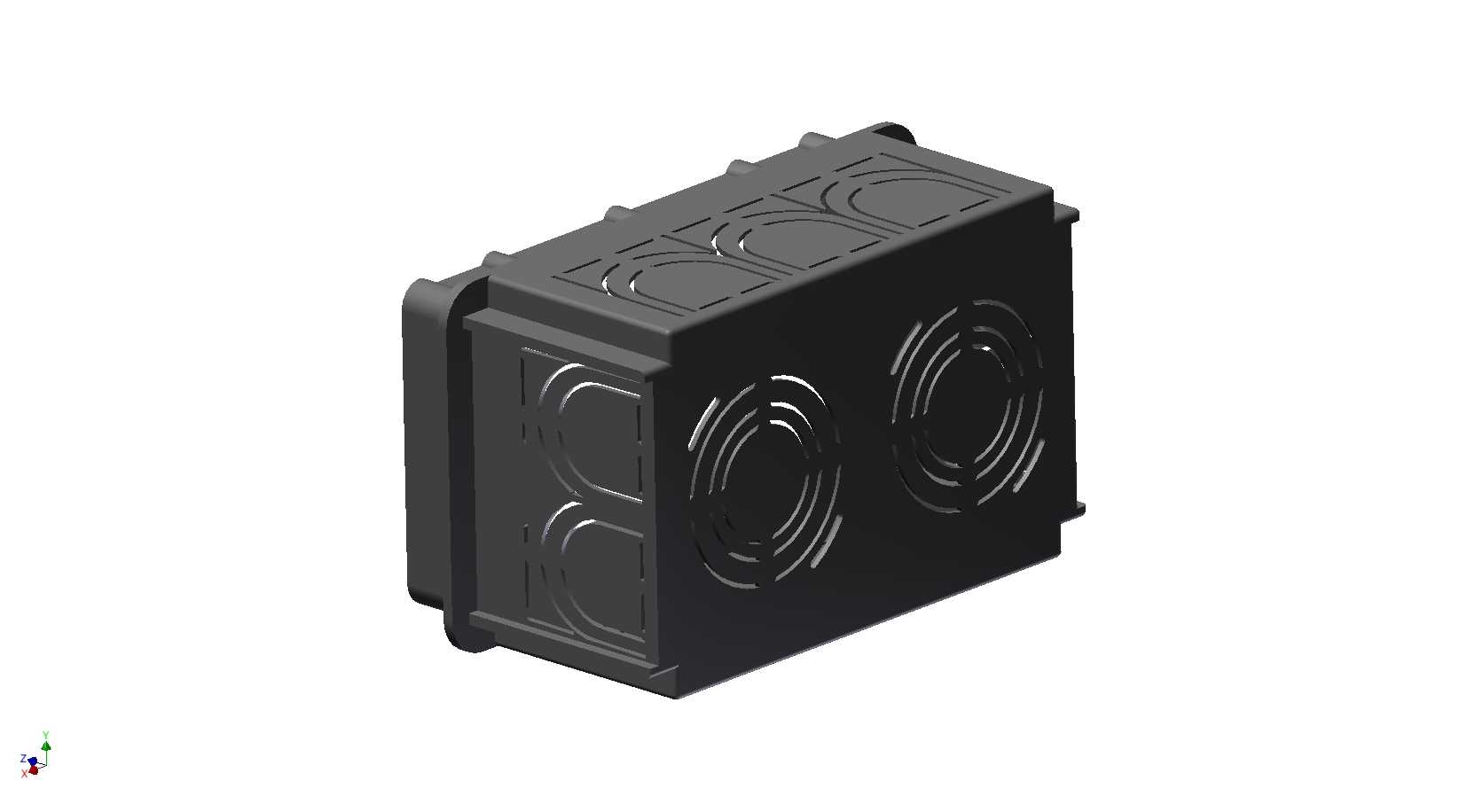

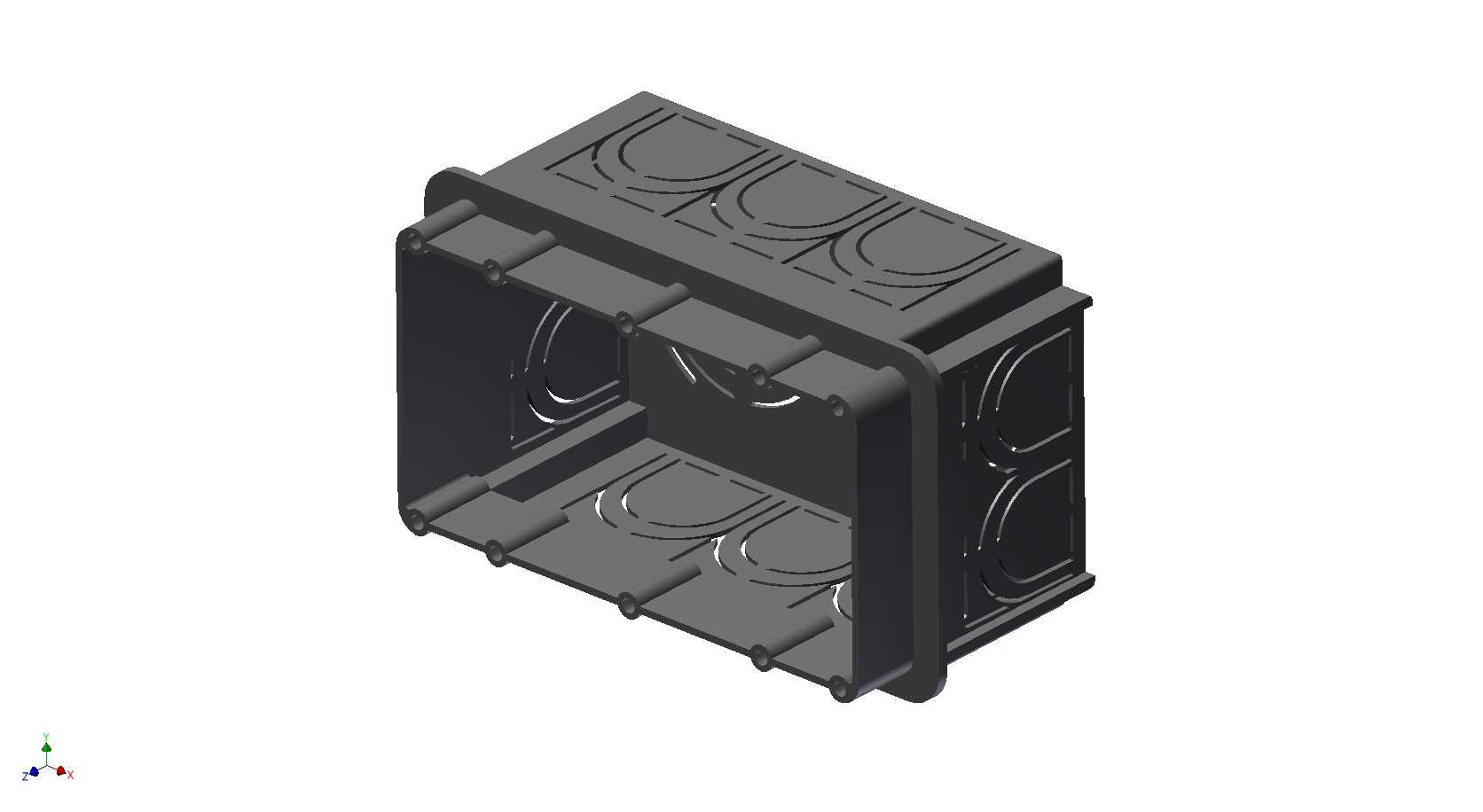

　　从结构细节来看，盒体整体采用带加强筋的框型设计，侧壁与底面的弧形凹槽对应不同规格的穿线管接入位置，施工时可根据实际布线走向敲落对应位置的预留压片，直接接入穿线管，无需额外开孔作业；盒体边缘的带孔固定耳可通过铁丝与钢筋网绑扎固定，避免混凝土浇筑过程中盒体移位、倾斜，连体仓之间的分隔筋既可以提升盒体整体抗挤压强度，也能实现不同回路线缆的物理分隔，减少强电回路之间的信号干扰。设计阶段充分考虑了土建施工的实际工况，盒体侧壁的加厚结构可承受混凝土浇筑时的侧向冲击力，避免出现盒体变形导致后续面板无法安装的问题；内部空腔的尺寸预留了接线操作的冗余空间，可容纳多根导线的接头并预留足够的弯曲半径，避免线缆弯折过度导致线芯损伤。

　　安装边界方面，这款连体预埋盒的外轮廓尺寸适配常规墙体的砌筑厚度，嵌入墙体后盒口平面与最终墙面完成面齐平，无需后续额外的盒体找补工序；相邻仓室的间距匹配常规开关、插座面板的安装孔位标准，可直接适配标准尺寸的多联面板，无需额外加装调节框。实际应用中，这类预埋盒可用于住宅室内的强电插座、弱电信息点位的集中暗装，也可用于工业厂房墙面的动力回路分线点位，相比传统单盒拼接的安装方式，连体结构的密封性能更好，可有效避免混凝土浆液渗入盒体内部，减少后期清盒的工作量；盒体边角的圆弧过渡设计可减少应力集中，在墙体出现微小沉降时不易出现盒体开裂的情况。

　　建模过程中对所有穿线孔的敲落压痕做了等比例还原，固定耳的安装孔位、盒体内部的安装螺柱位置都严格匹配行业通用安装标准，结构工程师可直接基于该模型调整仓室数量、穿线孔位置，快速衍生出不同回路数的同系列预埋盒模型，也可将其导入布线仿真软件中，模拟穿线过程中的线缆弯曲半径、线缆容纳量，验证不同线径线缆在盒内的排布合理性，提前规避施工阶段可能出现的盒内空间不足、穿线困难等问题。对于施工单位的BIM建模人员而言，该模型的精度可直接用于土建机电的碰撞检查，提前核对预埋盒位置与钢筋、水暖管线的冲突问题，减少施工阶段的现场变更。
