超音速飞航式导弹外观结构三维建模

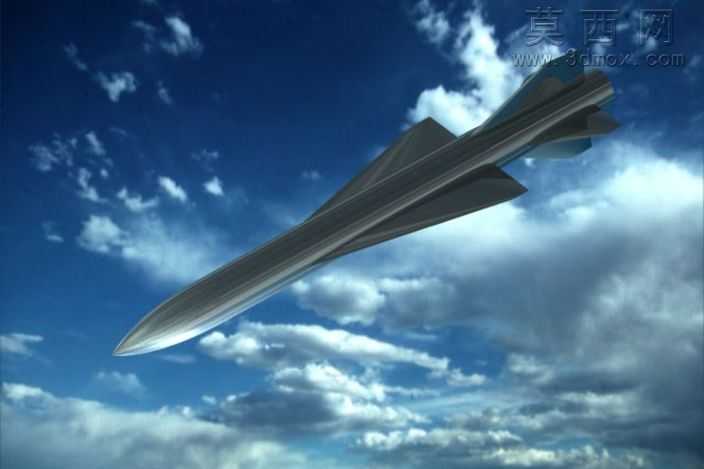

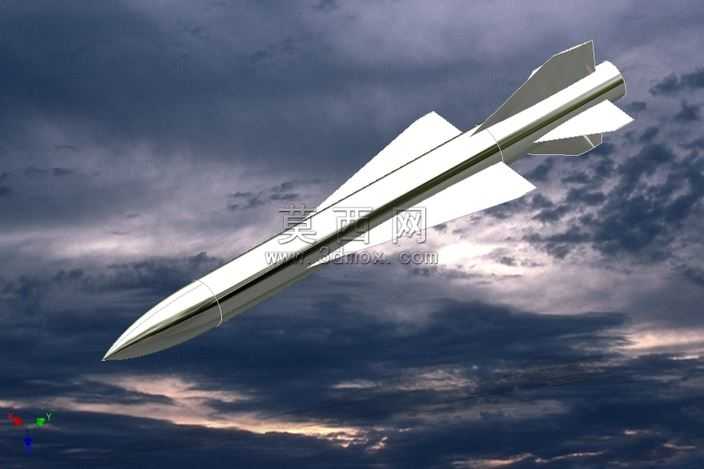

本作品为超音速飞航式导弹的外观结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先搭建弹体整体气动轮廓的骨架模型，再逐步拆分细化各功能段的结构细节。首先针对弹身主体，采用旋转凸台特征生成尖锥状头部与圆柱形中段的基础曲面，通过曲率连续的曲面过渡处理头锥与弹身的衔接区域，保证气动外形的流畅性，避免出现曲面折角破坏气动性能的问题。弹翼部分采用翼身融合的设计思路，通过放样曲面生成大后掠角三角翼的翼型结构，对翼根与弹身的衔接处做圆角过渡处理，还原真实导弹的翼身融合气动设计，尾翼部分同样采用对称布局的安定面结构，通过阵列特征快速生成四片尾翼，保证尾翼安装角度与位置的对称性，满足飞行稳定性的结构要求。材质渲染阶段，弹身主体赋予哑光银白色金属材质，模拟航空铝合金的表面质感，调整材质的粗糙度与反射参数，还原金属材质在自然光下的漫反射效果，弹翼与尾翼部分采用稍浅的金属色调，通过材质差异区分不同结构段的视觉层次。渲染场景选用多云天空的高空环境作为背景，调整环境光的角度与强度，模拟高空云层下的自然光照效果，通过柔和的阴影突出弹体的轮廓立体感，同时在场景中添加三维坐标系标识，明确模型的空间方位。建模过程中严格控制各部分的比例关系，头锥长径比、弹翼后掠角、尾翼展弦比等参数均参考同类飞航导弹的气动布局数据设定，保证模型外观的写实性与结构合理性，整体模型无多余碎面与破面，曲面连续性达到G2级别，既可以作为航空装备科普展示的可视化素材，也可用于后续气动仿真分析的基础模型使用。
