线性推送式窗格包装进料设备结构

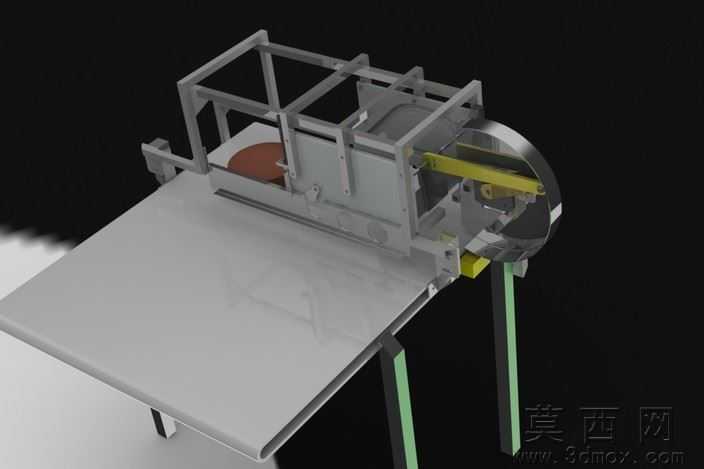

本模型为线性推送式窗格包装进料配套设备，整体采用三维参数化建模方式完成，建模过程严格遵循机械设计装配逻辑，各零部件间保留真实的装配约束关系，可完整呈现设备的运动逻辑与装配关系。模型渲染阶段采用哑光金属材质模拟设备主体框架，框架采用标准工业铝型材搭建的方管笼式结构，兼顾结构强度与轻量化设计需求，支撑腿采用喷塑绿色金属材质还原工业设备常见的外观处理工艺，工作台面采用哑光磨砂不锈钢材质，还原真实生产场景中工作台的耐磨防滑特性。设备核心结构包含水平放置的平板工作台、框架式推送导向机构、侧边驱动传动组件以及端部的圆形防护端盖，推送执行部件采用黄色工程塑料材质的推块，沿线性导轨完成往复推送动作，可将从包膜线输出的窗格工件整齐排列后沿线性方向完成推送进料，匹配后续包装工序的工位衔接需求。设计过程中重点考量了工件输送的对位精度，框架内部设置多组可调式限位挡板，可适配对应规格窗格工件的导向定位，避免推送过程中工件出现偏移卡滞问题；驱动端采用内置传动结构布局，将传动组件封闭在框架与端盖内部，既可以避免生产过程中粉尘杂物进入传动结构影响运行稳定性，也能提升设备整体的外观整洁度。模型在细节处理上还原了工业设备的安装孔位、连接紧固件的位置特征，各部件的衔接处保留合理的装配间隙，符合真实机械加工与装配的公差要求，整体结构紧凑，可直接安装在包装生产线的进料工位，完成窗格类工件从包膜工序到排列包装工序的自动衔接，无需额外增设复杂的中转输送结构，有效缩减生产线的占地空间，提升包装工序的自动化运行效率。
