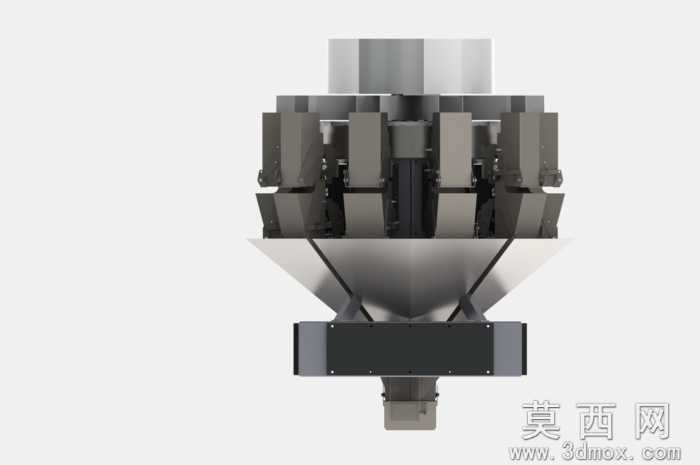

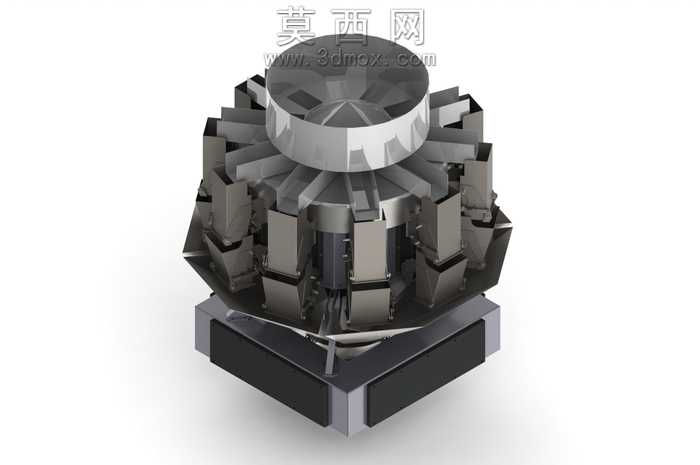

多头粉料称重计量组合设备结构

本模型采用SolidWorks完成全参数化三维建模，整体围绕粉料高精度称重计量的核心功能展开结构设计，完整还原多头组合秤的整机装配逻辑。建模过程中先完成顶部进料分料结构的搭建，采用中心进料配合周向均分的分料通道设计，确保粉料能够均匀输送至各个独立称重单元，建模时对分料通道的倾斜角度做了参数化约束，适配粉料的流动特性避免积料。中部称重单元采用模块化建模思路，将每个独立的称重料斗、称重传感器安装位、料斗门启闭驱动结构做成可复用的装配体模块，周向环形阵列排布后完成整体装配，每个称重单元的开合结构都做了运动干涉检查，确保料斗门启闭过程中不会与相邻单元、下部集料结构发生碰撞，料斗内壁做了顺滑曲面处理，减少粉料粘附残留。下部集料斗采用倒锥形渐缩结构设计，建模时对锥面角度做了优化，确保称重完成后的粉料能够快速汇集下落至下游包装工位，集料斗与上部称重机架的连接采用快拆式卡扣结构建模，方便后续设备维护与清洁。外观渲染部分采用金属材质为主，与食品、粉料加工行业的设备材质要求匹配，机架、料斗部分赋予哑光不锈钢材质，驱动组件、安装座部分赋予磨砂金属材质，传感器、电控盒部分赋予工程塑料材质，通过材质区分清晰展现设备不同部件的功能分区。设计过程中重点考量了多头组合秤的称重精度逻辑，通过多单元独立称重后组合计算最优出料组合的原理，在结构上保证每个称重单元的独立性，避免单元间的振动干扰影响称重精度，同时整体机架做了加强筋结构建模，提升整机运行的稳定性，减少振动对称重传感器的信号干扰。模型完整保留了所有装配配合关系，可直接用于结构验证、运动仿真以及后续的工程图导出，能够直观展现多头粉料称重设备的内部构造与工作逻辑，为同类称重计量设备的设计优化提供可参考的三维结构基础。
