钢管车架竞速卡丁车结构设计方案

　　这款钢管结构卡丁车的设计，首先锚定场地休闲竞速、户外非道路休闲代步两类核心应用场景，区别于专业赛事级卡丁车的极致轻量化取向，该设计在结构冗余度上做了针对性调整，兼顾日常使用的耐用性与改装拓展空间。从实际用途出发，整车可适配商业游乐场地的高频次运营需求，也可满足个人爱好者的休闲驾驶、改装练习需求，车架的钢管排布预留了多类动力单元的安装位，可适配小排量内燃机组与低速电驱动总成，无需对主车架做切割焊接即可完成动力形式切换。

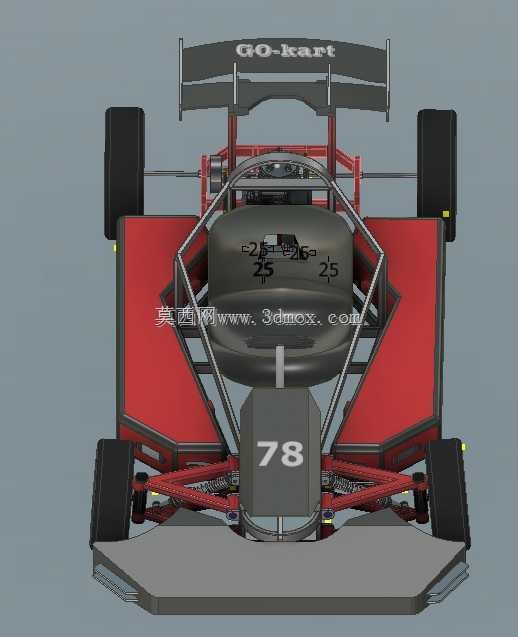

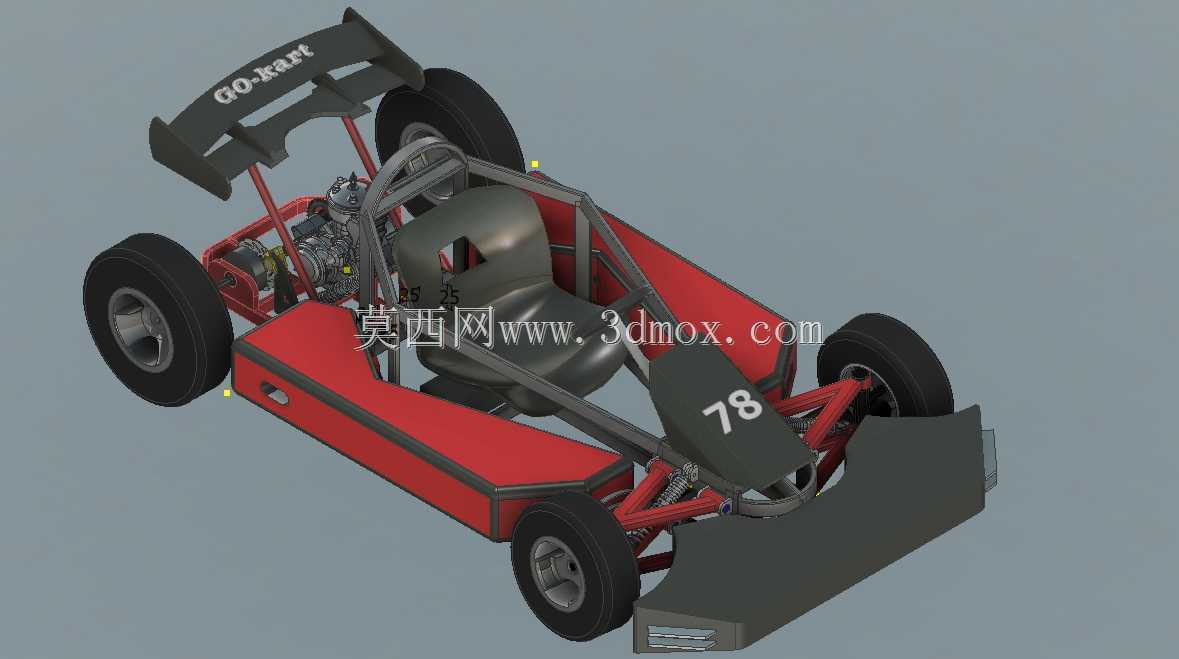

　　功能特性层面，整车采用外露式钢管桁架结构，主受力管采用圆形截面无缝钢管，弯管处的曲率半径统一匹配常规弯管机加工参数，无需定制特殊模具即可完成车架管件的冷弯加工，降低小批量试制的加工成本。前后悬架均采用不等长双横臂结构，转向节预留了通用卡丁车轴承的安装位，轮距参数匹配常规场地卡丁车的赛道通过性要求，车尾设置的高位尾翼并非装饰件，其安装支架与车架后防滚结构连为一体，高速行驶时可提供额外下压力的同时，也能在车辆发生追尾、翻滚时为后部结构提供额外防护。驾驶舱内的座椅采用半包式结构，安装位预留了四点式安全带的固定孔位，可根据使用需求更换不同厚度的坐垫适配不同体型驾驶者，方向盘的安装角度可通过转向柱的调节结构做小范围调整，踏板组的安装位预留了前后调节的长圆孔，无需改动主结构即可适配不同腿长的驾驶者操作习惯。

　　设计思路上，整车优先考虑加工与装配的便利性，所有车架管件的连接节点均采用相贯线切割设计，焊接坡口角度统一为45度，方便焊工在工装夹具上完成定位焊接，减少焊接变形量。车身覆盖件采用分段式设计，侧部的红色护板、前后的黑色扰流件均采用独立安装点固定，单个覆盖件损坏后可单独拆卸更换，无需拆解周边结构，降低后期维护成本。车身前部的鼻锥结构采用倾斜式设计，在发生正面碰撞时可通过自身变形吸收部分冲击能量，避免冲击力直接传递到驾驶舱区域，车尾的发动机安装位设置了独立的减震衬套安装点，可隔绝动力单元的震动传递到车架，提升驾驶时的平顺性。

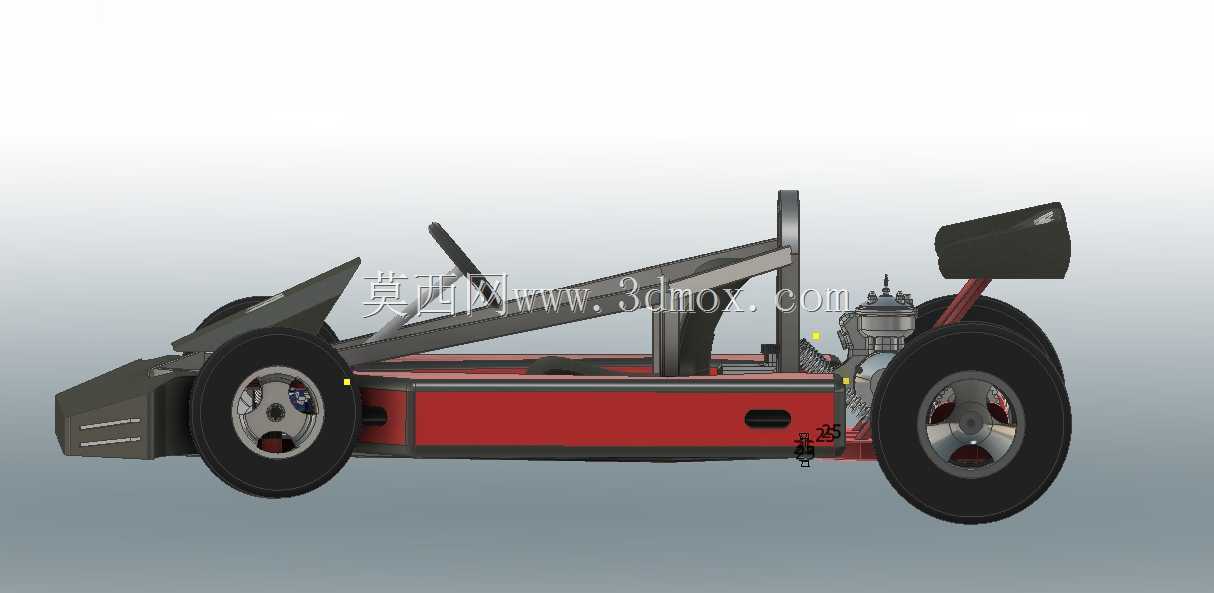

　　外形尺寸与安装边界方面，整车轴距控制在1040mm，前轮距920mm，后轮距1000mm，整车高度不含尾翼为680mm，含尾翼总高950mm，整体外廓尺寸适配常规小型货车的货箱装载要求，单台车辆可通过小型平板拖车完成转场运输。车架底部的最小离地间隙为80mm，可适配平整铺装场地、压实非铺装路面的行驶需求，避免通过缓坡、路面凸起时刮擦车架底部。轮胎的安装位匹配10寸直径的卡丁车专用轮胎，轮毂的螺栓孔距采用通用卡丁车的4孔100mm规格，可直接采购市售成品轮毂轮胎总成，无需定制专属行走部件。转向系统的转向比设置为1:6，转向总圈数为1.2圈，适配场地驾驶时的快速转向需求，转向拉杆的球头采用通用汽车转向球头，后期更换维护的配件获取难度低。制动系统的安装位预留了后轴双盘刹的固定支架，可根据使用需求选择单碟刹或双碟刹配置，制动管路的走线路径沿车架钢管内侧排布，通过管卡固定，避免行驶过程中管路被飞石击打损坏。整车的所有外露焊接节点均做了打磨钝化处理，避免尖锐毛刺对装配、维护人员造成划伤，车架的整体重心高度控制在300mm以内，高速过弯时可有效降低侧翻风险，匹配场地驾驶的操控需求。
