小型概念飞行器气动布局结构设计方案

本次设计的小型概念飞行器，核心面向低空低速气动测试场景，可用于高校航空航天专业教学演示、小型飞行器气动原理验证、民用消费级无人机前期布局选型参考，也可作为缩比模型风洞试验的基础构型，为后续实体样机加工提供三维结构依据。从实际用途出发，该构型没有搭载复杂的任务载荷舱，核心是验证翼身融合布局在低雷诺数下的气动表现，对比常规尾翼与外倾双垂尾加平尾的组合在低速飞行时的航向稳定性、俯仰操纵效率差异，同时验证机身截面修型对压差阻力的削减效果。

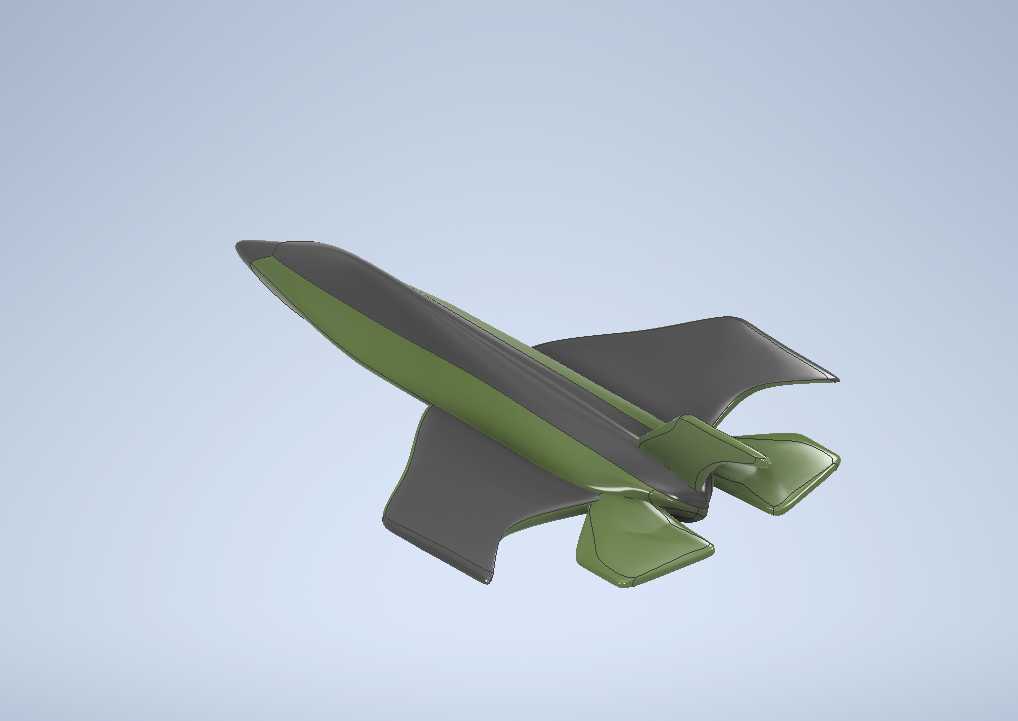

设计过程中首先确定了整体的气动布局逻辑，采用翼身融合的修型设计，没有采用传统圆筒形机身加独立机翼的分离式结构，而是让机身从机头开始逐步平滑过渡到机翼根段，减少机身与机翼连接位置的气流干扰，降低干扰阻力。机头位置采用钝头修型，没有使用尖锐的超音速构型，适配低速飞行时的来流特性，避免机头位置产生过早的气流分离，同时钝头构型也能为后续加装小型测试传感器预留足够的内部安装空间，不会因为尖锐机头导致内部空间过于局促，无法布置测试元器件。

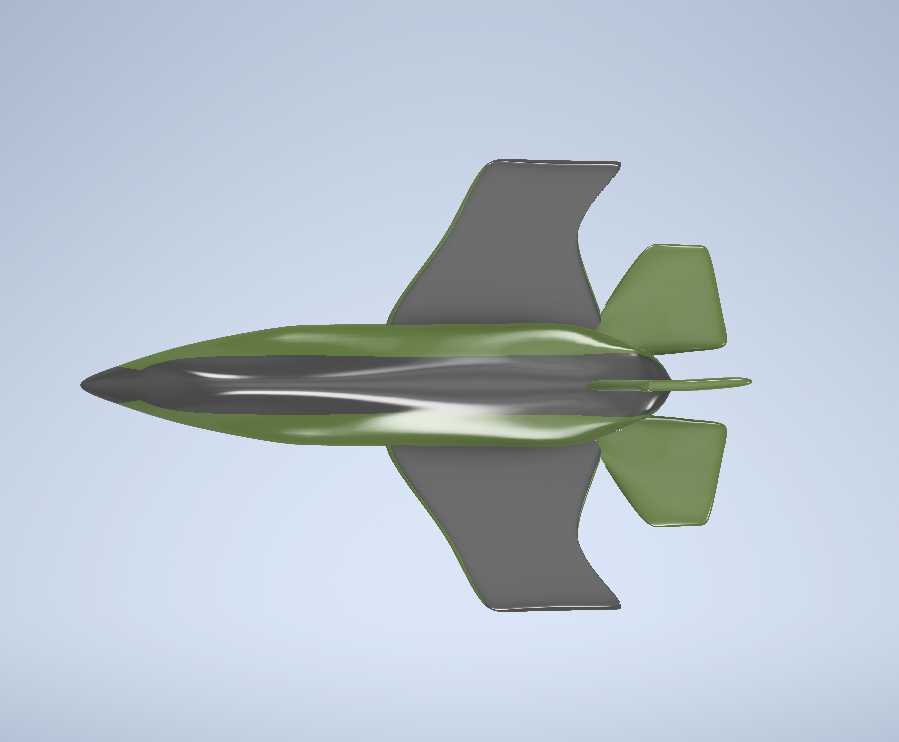

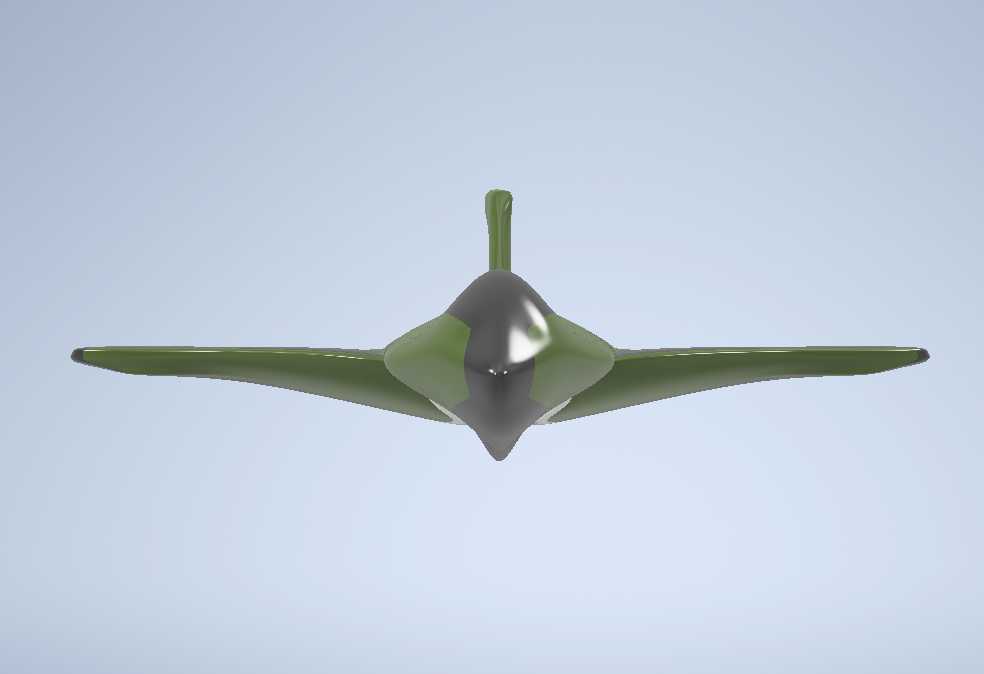

机翼部分采用大后掠角小展弦比设计，机翼前缘后掠角匹配低速飞行时的失速特性，机翼厚度从根段到翼尖逐步递减，翼型选用低速高升阻比的层流翼型，翼尖位置做了切尖处理，减少翼尖涡的诱导阻力，同时避免翼尖位置在大迎角飞行时先发生失速，提升整体的失速迎角范围。尾翼部分采用外倾双垂尾加全动平尾的组合构型，两个垂尾向外倾斜一定角度，既可以在大迎角飞行时避开机翼的尾流遮挡，保证航向操纵的效率，也能在一定程度上降低侧向的雷达反射面积，兼顾基础的隐身布局特性；平尾安装在机身尾部两侧，与垂尾形成一体化的尾撑结构，减少尾翼与机身连接位置的结构重量，同时平尾的转轴位置做了加强设计，可满足后续操纵机构的安装强度要求。

外形尺寸方面，该构型的整体长度控制在适配常规低速风洞试验段的尺寸范围内，机身最大直径不超过风洞试验段截面尺寸的百分之五，避免模型尺寸过大导致风洞堵塞效应，影响测试数据的准确性；机翼的翼展尺寸匹配风洞试验段的宽度要求，翼尖与风洞壁面预留足够的间隙，避免壁面干扰影响机翼表面的流场分布。安装边界上，机身底部预留了标准的风洞支架安装接口，接口位置位于整机重心的正下方，安装后不会因为支架的存在导致整机的俯仰力矩配平出现偏差，接口的连接尺寸匹配常规低速风洞的支架安装标准，不需要额外制作转接件就可以直接安装固定；机身内部预留了传感器走线的通道，从机头的传感器安装位置一直延伸到尾部的设备舱，可布置压力传感器、迎角传感器的走线，不会因为走线突出机身表面破坏气动外形。

结构设计上，机身采用分段式设计，分为机头段、中段机身、尾段三个部分，各段之间采用定位止口加螺栓连接的方式，既方便后续拆解调整内部的配重位置，配平整机的重心，也可以在测试不同部件的气动影响时快速更换对应段的零件，比如更换不同后掠角的机翼段、不同面积的平尾段，不需要重新制作整个模型，提升测试的效率。机翼与机身的连接采用翼根插入式设计，翼根位置设置定位销，安装后可以保证机翼的安装角误差控制在零点五度以内，避免安装角偏差导致气动测试数据出现系统误差。机身表面的所有连接位置都做了齐平处理，没有突出的螺栓头或者接缝台阶，避免表面凸起产生额外的寄生阻力，影响气动测试的精度。

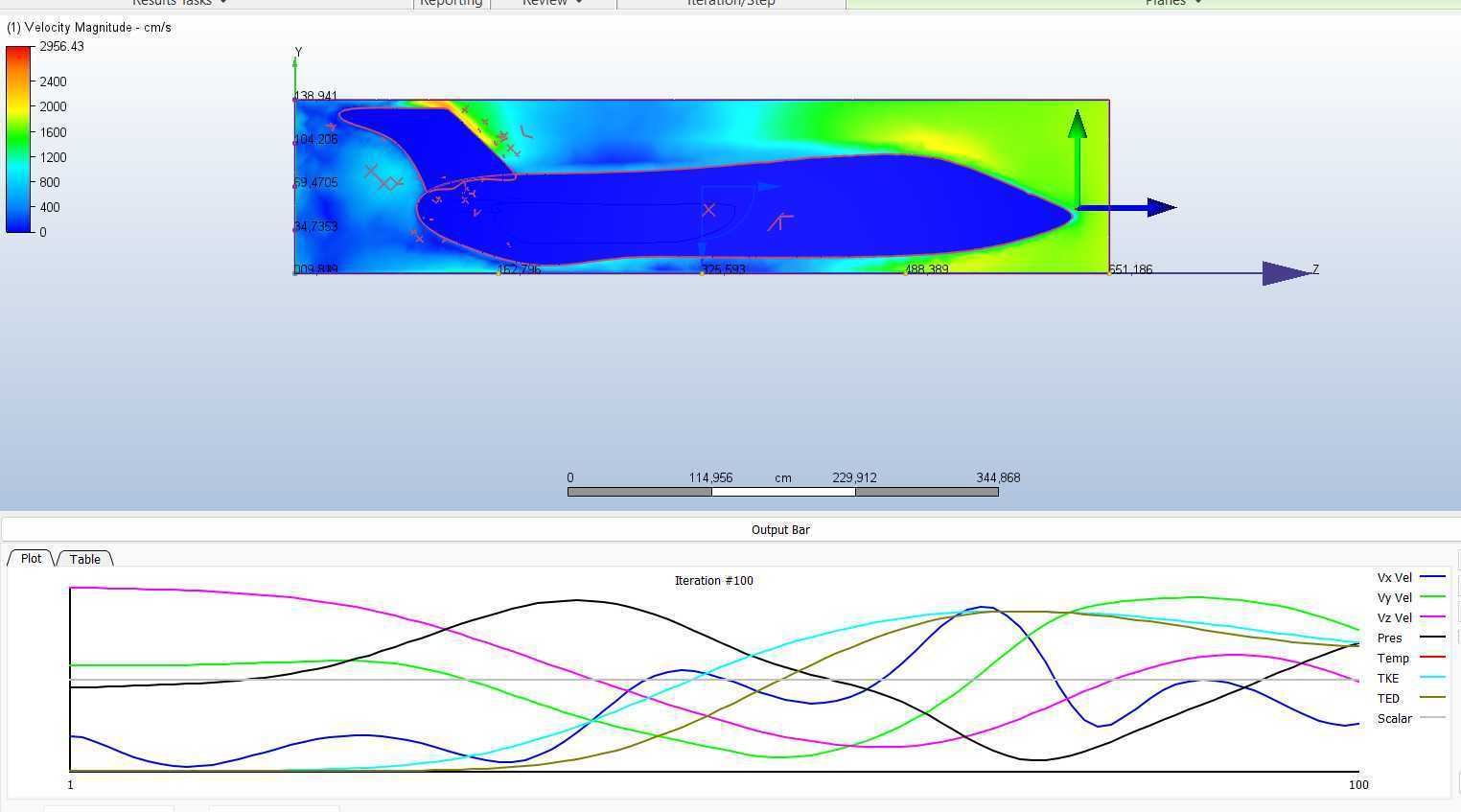

从气动特性的设计逻辑来看，该构型的升阻比在低速巡航状态下可以达到较高的水平，大迎角下的气流分离首先从机翼根段开始，逐步向翼尖扩展，不会出现突然的失速现象，具备较好的失速特性，适合作为小型低速飞行器的基础验证构型。尾翼的操纵效率经过配平计算，在整个迎角测试范围内都可以提供足够的操纵力矩，不会出现操纵失效的问题。机身内部的空间布局上，重心位置设计在机翼平均气动弦长的百分之三十位置，这个位置可以保证整机的纵向静稳定性处于合理范围，既不会因为静稳定度过大导致操纵响应迟钝，也不会因为静稳定度过小导致飞行过程中容易出现发散。
