内啮合行星轮系传动结构设计

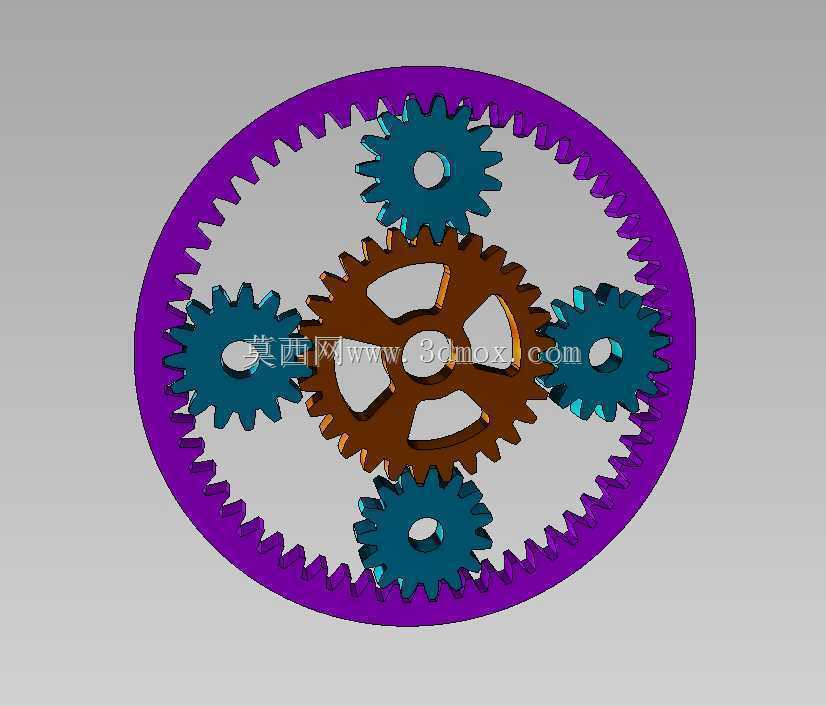

　　这套行星轮系结构采用典型的NGW型内啮合布局，中心太阳轮作为动力输入端，四个沿周向均匀分布的行星轮同时与太阳轮、外侧固定内齿圈啮合，动力通过行星架输出，可在紧凑的径向尺寸内实现大传动比减速，同时具备同轴输入输出的特性，能大幅缩减传动单元的轴向占用空间。从实际应用场景来看，这类轮系结构常被集成在伺服电机输出端、小型自动化设备的进给单元、精密变位机的回转驱动模块中，也可作为交流稳压设备内部调压机构的传动核心，通过低背隙的啮合传动实现输出电压的精准微调，避免传动间隙带来的调压偏差。

　　设计过程中首先确定了各轮齿的模数匹配关系，太阳轮与行星轮、行星轮与内齿圈采用同一模数，保证啮合过程中齿面接触应力均匀分布，四个行星轮的安装孔位沿行星架周向呈90度等角度分布，每个行星轮的安装轴位都预留了轴承安装位，可适配标准深沟球轴承来降低行星轮自转过程中的摩擦阻力，同时保证行星轮公转过程中的位置精度，避免因安装偏差导致的轮齿偏载、卡滞问题。内齿圈采用整体式环形结构，齿部加工精度可满足中等载荷下的平稳传动需求，外圈设置的环形凸台可作为安装定位基准，直接嵌入设备壳体的定位槽内，通过端面螺钉即可完成固定，无需额外设计复杂的压装结构，降低装配难度。

　　从安装边界来看，整套轮系的径向最大尺寸为内齿圈的齿顶圆直径，安装时需保证输入轴与内齿圈的同轴度公差控制在0.02mm以内，避免输入轴偏斜导致太阳轮与行星轮啮合侧隙不均；行星架的输出端设置了标准轴伸与键槽，可直接连接负载端的联轴器或传动齿轮，输出轴的轴向定位台阶与内齿圈端面的距离预留了0.5mm的间隙，避免热胀冷缩导致的轴向窜动卡滞。各轮齿的齿宽经过匹配计算，太阳轮齿宽略大于行星轮齿宽，可补偿装配过程中的轴向错位，保证全齿宽参与啮合，提升轮系的承载能力。

　　功能特性方面，这套轮系在传动过程中四个行星轮均匀分担载荷，单个轮齿承受的接触应力远小于定轴轮系的同参数齿轮，因此在相同承载能力下体积可缩小40%以上，传动效率可达到97%以上；同时由于行星轮沿周向对称布置，传动过程中的径向力可相互抵消，输入轴与输出轴的轴承载荷大幅降低，可有效延长支撑轴承的使用寿命。设计时还考虑了润滑需求，内齿圈与行星架之间预留了足够的储油空间，可填充润滑脂实现长期免维护运行，适配无需频繁保养的封闭式传动单元场景。

　　在结构细节上，太阳轮中心设置了贯通的轴孔与键槽，可直接与输入电机轴配合，轴孔的公差采用H7级精度，保证与电机轴的过渡配合，避免传动过程中的空程误差；每个行星轮的中心孔同样采用H7级公差，与安装轴的配合间隙控制在合理范围内，既保证行星轮自转灵活，又不会因间隙过大产生传动冲击。内齿圈的齿顶采用圆角过渡，避免齿顶锐边在装配过程中划伤行星轮齿面，同时降低啮合过程中的应力集中，提升轮齿的疲劳强度。整套结构没有多余的冗余设计，所有零部件均可采用常规机加工工艺实现，适合小批量生产与设备集成使用。
