AutodeskInventor斜齿轮参数化设计结构

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮是应用极为广泛的核心传动零件，和直齿轮相比，斜齿轮的轮齿沿螺旋角方向排布，啮合过程中轮齿是逐步进入、逐步退出啮合状态，不会出现直齿轮啮合时的整齿冲击问题，传动平稳性优势明显，同时承载能力也比同模数同齿数的直齿轮更高，适合中高速、重载的传动工况，常见于机床主轴传动箱、汽车变速器、工业减速机、输送设备驱动单元等场景。

　　做斜齿轮的三维结构设计时，首先要明确核心的传动匹配参数，不能孤立设计单个齿轮。首先要确定配对齿轮的传动比，根据输入转速、输出扭矩要求选定模数，模数直接决定轮齿的抗弯强度，重载工况下要优先选大模数参数，避免轮齿在冲击载荷下发生断齿失效。螺旋角是斜齿轮区别于直齿轮的核心参数，常用的螺旋角范围在8度到20度之间，螺旋角越大，轮齿啮合的重合度越高，传动越平稳，但同时会产生更大的轴向力，对支撑轴承的轴向承载能力要求也会提升，所以设计时要平衡平稳性和轴向载荷的矛盾，选定螺旋角后要注意配对齿轮的螺旋角大小相等、旋向相反，保证正确啮合。

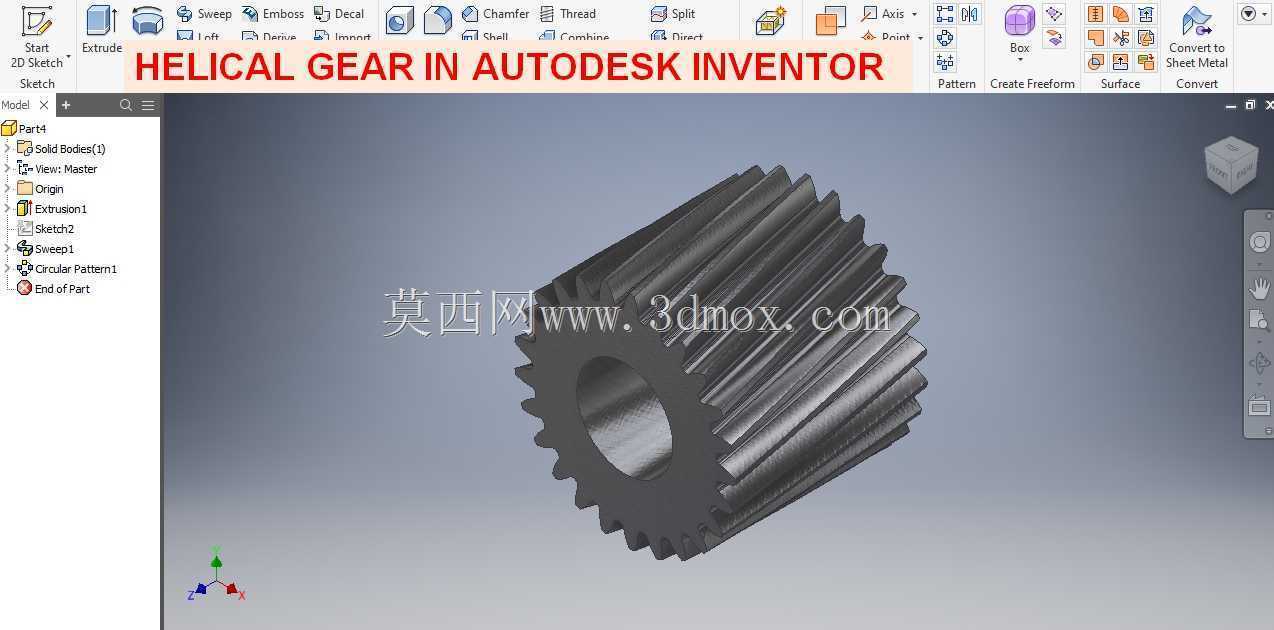

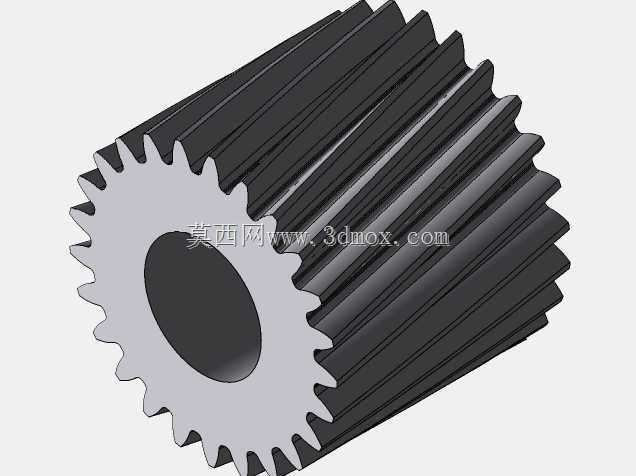

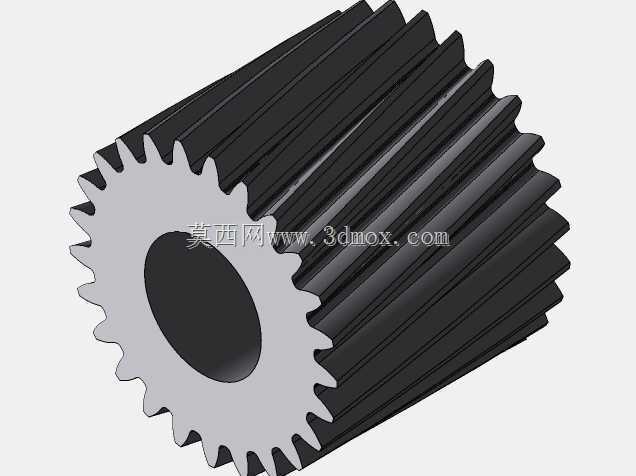

　　从结构细节来看，这个斜齿轮采用实心辐板结构，中心设置通孔用于和传动轴配合，孔的公差要根据配合类型选定，如果是过盈配合传递扭矩，孔的公差带要选H7/p6之类的过盈配合公差，如果是间隙配合加键连接，孔的公差可以选H7，同时要在轮毂位置设计键槽，键槽的尺寸要根据轴径查标准选定，保证扭矩传递的可靠性。轮齿部分的齿廓是渐开线齿形，齿向方向沿螺旋角排布，建模时要先绘制端面的渐开线齿廓，通过螺旋扫掠的方式生成单个轮齿，再通过圆周阵列生成全部轮齿，建模过程中要注意齿根圆角的处理，齿根位置不能有尖锐棱角，要按照标准设置齿根过渡圆角，避免应力集中导致轮齿疲劳断裂。

　　安装边界方面，齿轮的轮毂长度要和配合的轴段长度匹配，一般轮毂长度比轴段长度短1到2毫米，保证轴上的固定零件能压紧齿轮端面，不会出现窜动。齿轮的齿顶圆直径要和传动箱内部的预留空间匹配，避免转动时和箱体内壁、其他传动零件发生干涉，同时要考虑齿轮的润滑需求，如果是油浴润滑，齿顶圆到箱底的距离要保持在30到50毫米，避免齿轮运转时搅起箱底的沉积杂质。如果是油脂润滑，要在轮毂位置设计挡油结构，避免润滑脂流失。

　　实际应用中，斜齿轮的失效形式主要有轮齿折断、齿面点蚀、齿面磨损、齿面胶合几种，设计时要根据实际工况选择对应的材料和热处理方式，比如中低速重载工况可以选45钢调质处理，齿面高频淬火提升硬度，高速重载工况可以选20CrMnTi渗碳淬火，齿面硬度可以达到HRC58-62，承载能力更强。建模完成后还要做干涉检查，确认齿轮和配对齿轮啮合时的侧隙符合要求，侧隙过小会导致齿轮运转时卡滞、发热，侧隙过大则会导致传动回程误差大，影响传动精度，对于需要正反转的传动场景，侧隙的控制要更加严格。另外还要做动平衡校验，尤其是高转速工况下的斜齿轮，自身的不平衡量会导致传动系统振动，产生噪音，降低轴承和其他零件的使用寿命，所以结构设计时要尽量保证质量分布均匀，必要时可以在辐板位置设计去重孔，同时兼顾动平衡要求。
