吸塑包装成型模具模腔结构设计

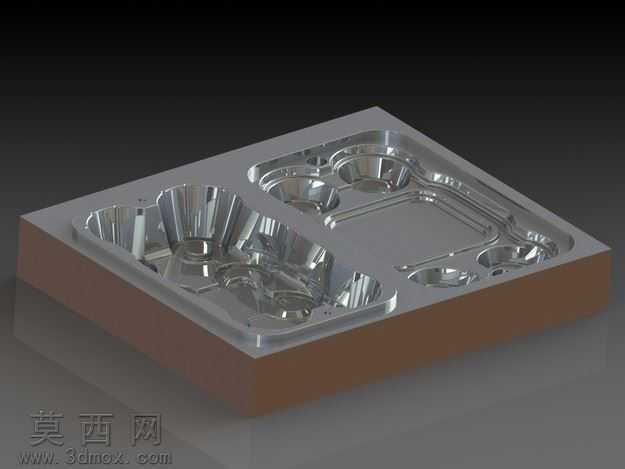

本作品为吸塑包装成型用的模具型腔三维设计，采用SolidWorks完成全参数化建模，整体结构为一体式模仁基座搭配多组成型型腔的布局设计。建模过程中首先完成模胚基体的特征创建，以长方体实体为基础，通过拉伸凸台命令搭建模具的基座主体，基座侧边做了倒角过渡处理，避免加工与装配过程中出现锐边磕碰的问题。针对多组不同造型的成型型腔，建模时先逐一绘制对应包装产品的外轮廓截面草图，对每个型腔的曲面过渡区域做了曲率连续处理，通过拉伸切除、放样切除、曲面填充、缝合等命令完成型腔的精细化构建，保证型腔内壁的曲面顺滑无棱角，匹配吸塑成型时片材拉伸的形变需求，避免成型过程中出现应力集中导致的包装件破损。模型渲染阶段采用金属材质模拟模具钢的加工质感，为型腔内壁赋予高反光的抛光金属材质，还原模具精加工后的表面效果，基座部分采用偏哑光的金属材质区分模仁与基座的加工面差异，渲染时搭配柔和的环境光，清晰呈现每个型腔的轮廓结构与曲面过渡细节。结构设计上，不同型腔分别对应不同包装产品的成型轮廓，包含多组凹槽、定位凹位与过渡流道结构，相邻型腔之间预留了足够的封边宽度，保证吸塑成型时的压合密封性，同时在型腔的边角位置均做了圆角过渡处理，既避免吸塑片材拉伸时出现局部过薄的问题，也能减少模具使用过程中的应力开裂风险。设计思路围绕吸塑包装的实际生产需求展开，整体布局紧凑合理，在单块模胚上集成多组成型型腔，可提升单次吸塑成型的生产效率，型腔的尺寸精度与曲面造型完全匹配对应包装制品的外形要求，可直接用于后续的模具加工生产环节，为吸塑包装的模具制造提供精准的三维数模参考。
