全自动瓶装产品灌装包装生产线三维设计

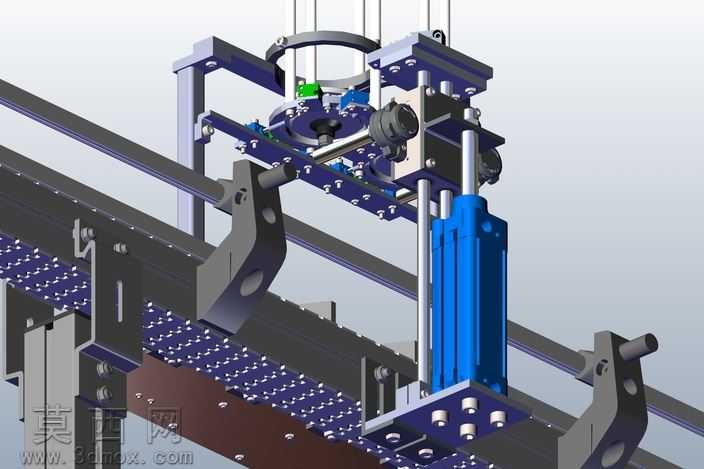

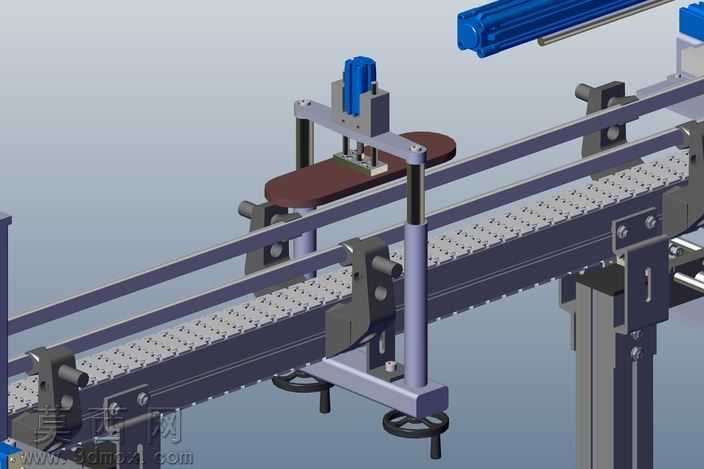

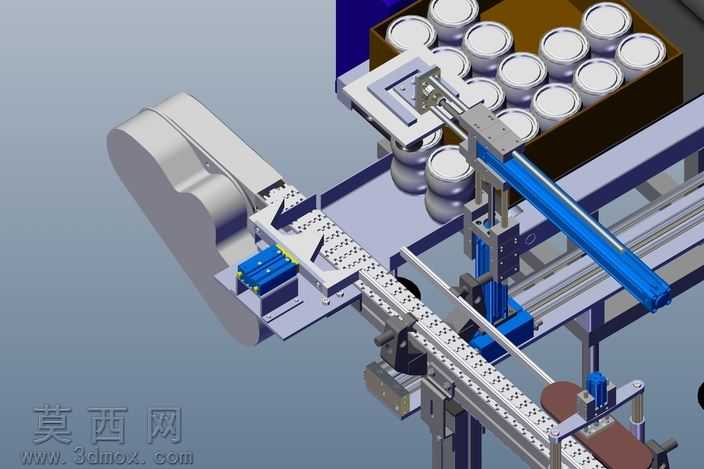

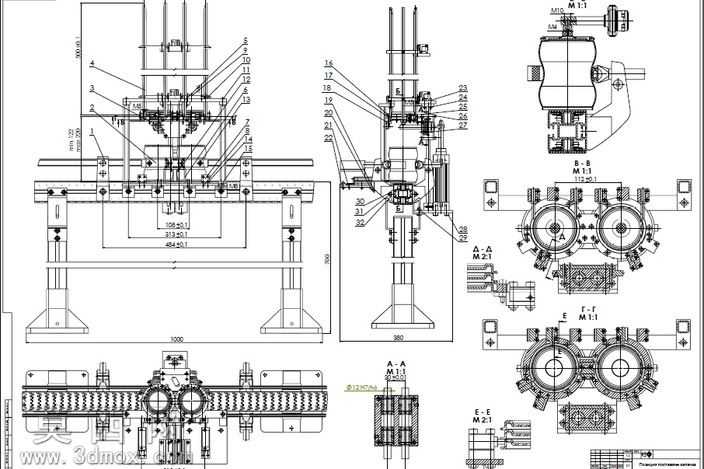

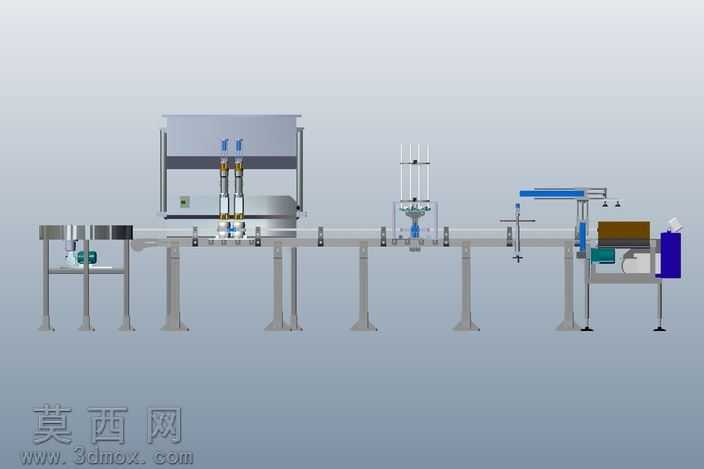

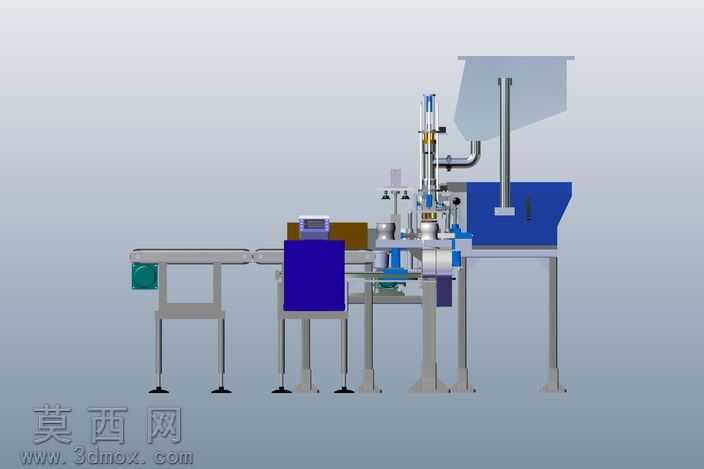

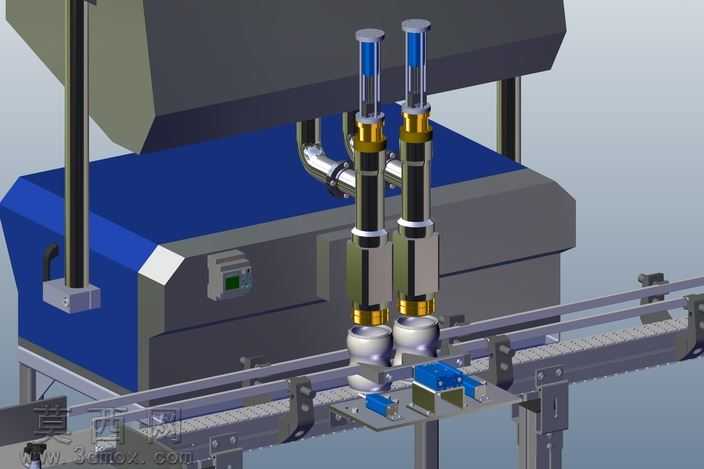

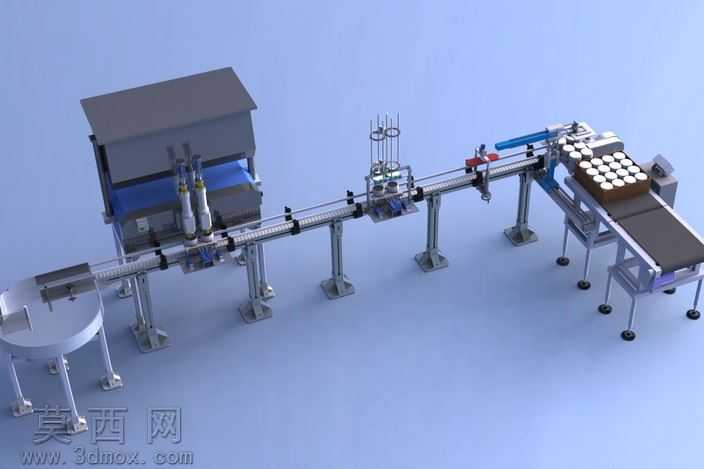

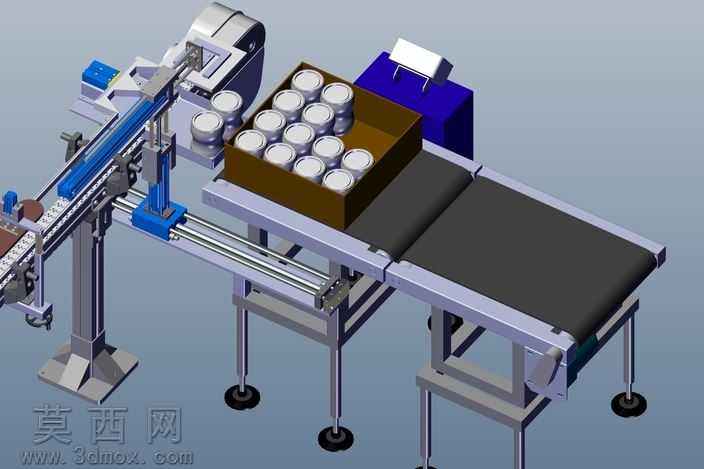

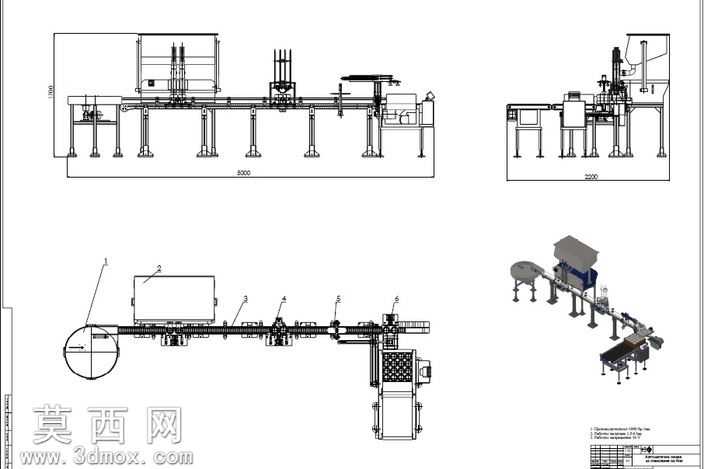

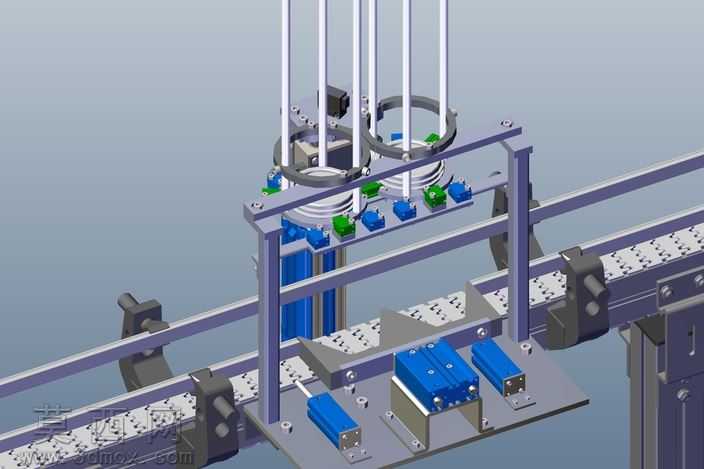

本作品为全自动瓶装产品灌装包装生产线的三维设计模型，整体采用模块化设计思路完成全流程产线搭建，通过三维建模软件完成所有零部件的参数化建模，确保各工位结构尺寸匹配、装配关系准确，无干涉错位问题。模型完整还原了产线从空瓶上料、定量灌装、瓶盖理送与旋紧、成品检测到装箱码垛的全工序结构：起始端的圆盘式上料机构可实现空瓶的有序排序输送，搭配带防滑定位结构的链板输送机，保证瓶体在输送过程中位置精准，不会出现偏移倾倒问题；灌装工位采用双工位定量灌装头结构，配套储料仓的液位适配结构，可适配不同规格瓶装物料的灌装需求，建模时对灌装头的升降导向结构、出料控制阀组做了精细化还原，清晰展现灌装动作的运动逻辑；后续的理盖旋盖工位集成了自动理盖器、真空取盖结构与旋紧机头，可自动完成瓶盖的整理、拾取与旋紧作业，模型中还原了理盖器的螺旋排序轨道、旋盖头的扭矩调节结构细节；产线中段设置检测工位，可对灌装量、瓶盖旋紧状态做在线检测，剔除不合格产品；末端的装箱工位可实现成品瓶的有序排列、整组推送入箱与封箱输出，配套的纸箱定位、输送结构完整还原了装箱作业的动作流程。渲染阶段采用工业级写实材质方案，输送机链板采用哑光不锈钢材质，机架采用喷涂碳钢材质，灌装、旋盖等执行部件采用亮面金属材质，储料仓采用半透明可视化材质，搭配柔和的工业场景光照，清晰区分不同部件的材质属性，整体渲染效果真实直观，可清晰展现产线的整体布局与各工位的结构细节。设计过程中充分考虑了产线的工位间距、作业节拍匹配问题，各执行机构的运动行程、安装位置均经过参数校验，确保整线运行逻辑通顺，可直接用于产线方案展示、结构优化参考以及相关教学演示使用，完整呈现了自动化包装产线的典型结构设计逻辑。
