麻花钻三维结构设计与建模实现

　　在金属切削加工领域，孔加工占比接近所有机加工工序的三分之一，麻花钻作为孔加工环节应用最广泛的通用刀具，其结构设计合理性直接决定钻孔精度、排屑效率与刀具使用寿命。常规高速钢麻花钻的结构包含工作部分与夹持柄部两大模块，工作部分又细分切削段与导向段，切削段承担主要的材料去除任务，两条对称分布的主切削刃形成固定钻尖角，横刃位于钻芯最前端，是钻孔初期切入工件的核心接触部位，实际加工中横刃的负前角特性会产生较大轴向抗力，这也是很多钻孔工序出现进给卡顿、孔位偏移的核心诱因。导向段的两条螺旋槽承担排屑与切削液导入的双重作用，螺旋角的选取直接匹配加工材料特性：加工塑性材料如低碳钢、铝合金时通常选取30度左右的大螺旋角，便于带状切屑顺利排出；

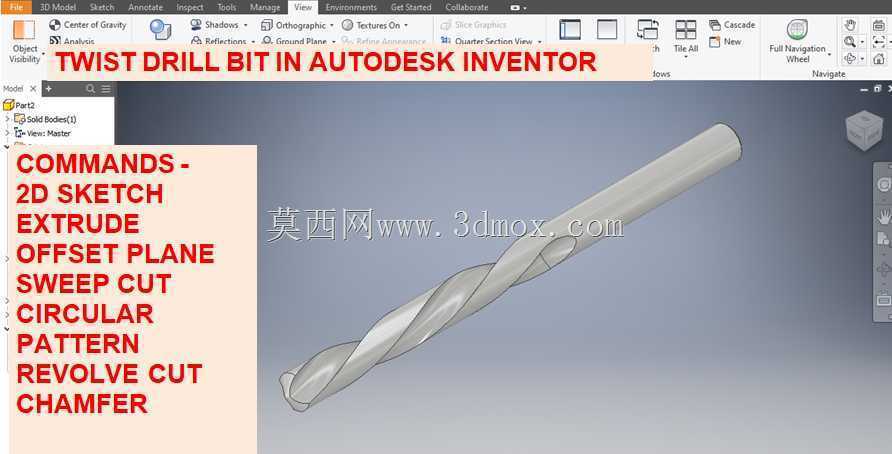

　　加工脆性材料如铸铁、硬质合金坯料时则选取20度左右的小螺旋角，避免崩碎切屑卡滞在槽内刮伤已加工孔壁。钻芯厚度沿轴向从切削端向柄部逐步递增，形成标准的钻芯锥度，这一结构设计既可以保证钻头前端的切削锋利度，又能提升整体刚性，避免深孔加工时出现钻头弯折、崩刃的问题。从建模逻辑来看，麻花钻的螺旋槽成型是整个结构设计的难点，不能简单通过常规扫掠命令直接生成，需要先建立螺旋基准路径，再根据槽型截面的法向定位完成切削特征构建，之后通过圆周阵列完成两条对称刃带的结构，刃带的存在既可以在钻孔过程中起到导向支撑作用，减少孔壁的摩擦阻力，也能为钻头重磨提供基准参考。主切削刃的后角需要沿径向做渐变处理，越靠近钻芯位置后角越大，

　　以此匹配不同直径位置的切削线速度差异，避免后刀面与工件已加工表面出现过度摩擦。横刃修磨结构的建模需要单独处理切削面的角度关系，常规标准麻花钻的横刃斜角控制在50-55度区间，若针对深孔加工场景优化，可通过修短横刃、增大横刃前角的方式降低轴向进给力，适配低刚性机床的加工工况。柄部结构根据装夹方式分为直柄与锥柄两类，直径13mm以下的小规格钻头多采用直柄结构，适配钻夹头装夹；大规格钻头则采用莫氏锥柄结构，通过锥面自锁实现扭矩传递，可承受更大的切削载荷。建模过程中需要严格控制刃口的几何公差，两条主切削刃的长度差、相对钻芯的对称度偏差需要控制在0.02mm以内，否则实际加工时会出现单刃切削、孔径扩大、孔壁粗糙度超差的问题。从应用场景来看，

　　这类标准麻花钻可适配台钻、立钻、加工中心、车床尾座等多种加工设备，覆盖普通碳钢、合金钢、有色金属、工程塑料等多种材料的钻孔工序，建模时预留的结构参数修改入口，可快速调整钻尖角、螺旋角、钻芯厚度、刃带宽度等核心参数，快速生成不同加工场景适配的专用钻头结构，比如薄板钻、深孔钻、扩孔钻等衍生刀具结构，无需从零开始重构模型，能大幅缩短刀具设计的迭代周期。导向段的刃带宽度通常控制在0.2-1.5mm区间，根据钻头直径规格线性调整，过宽的刃带会增大与孔壁的摩擦面积，导致钻孔过程中切削温度快速升高，加剧刀具磨损；过窄的刃带则会降低导向稳定性，容易出现孔型失圆、孔轴线倾斜的问题。螺旋槽的槽型截面采用光滑圆弧过渡，避免出现应力集中的尖角结构，防止钻头在承受大扭矩切削载荷时出现槽根断裂的失效问题。建模完成后可通过干涉检查验证各结构面的衔接关系，确保切削刃口无建模缺陷，后续可直接导入工程图模块生成刀具生产图纸，也可导入有限元分析模块模拟切削过程中的应力、温度分布，为刀具结构优化提供数据支撑。
