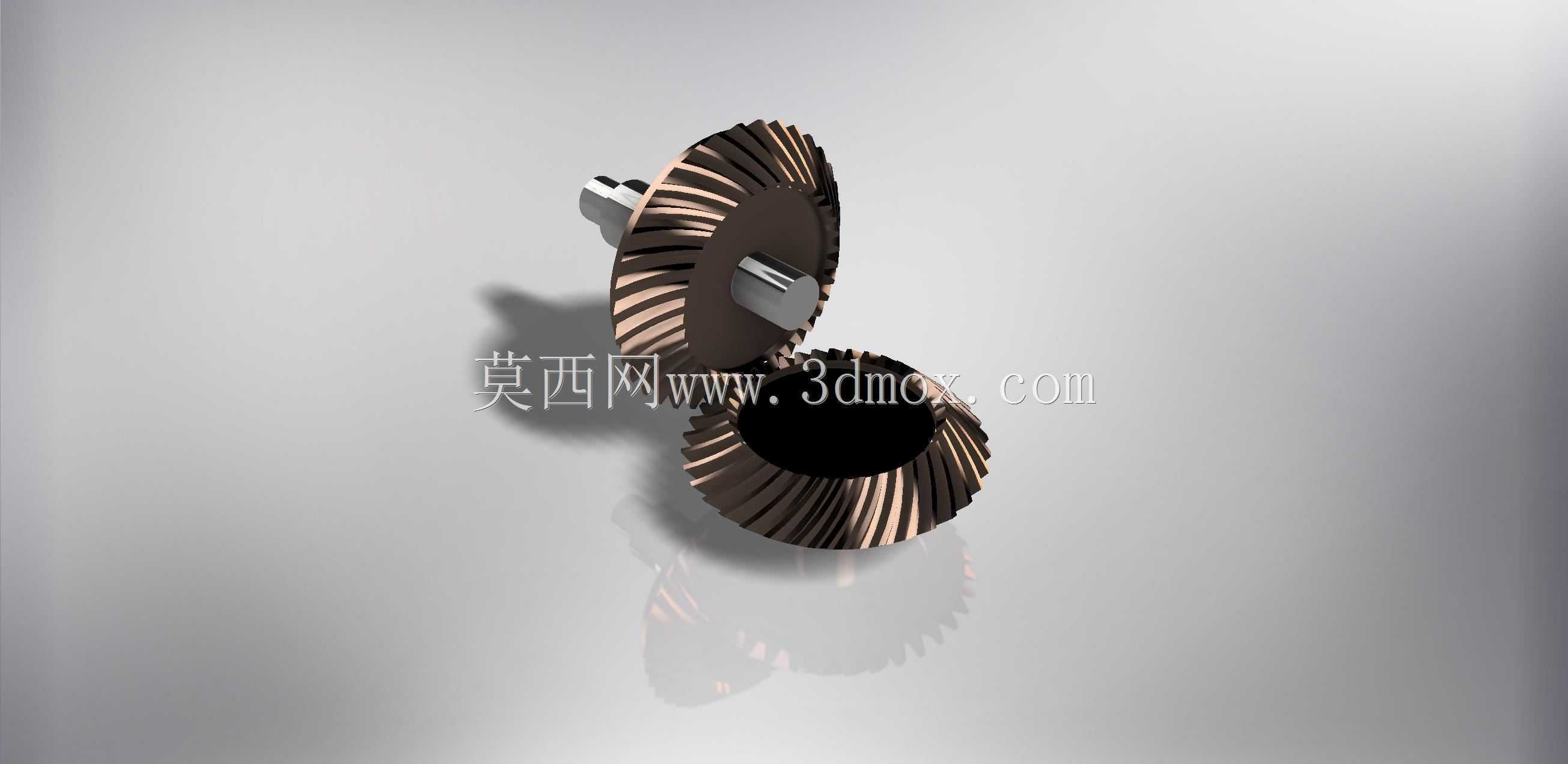

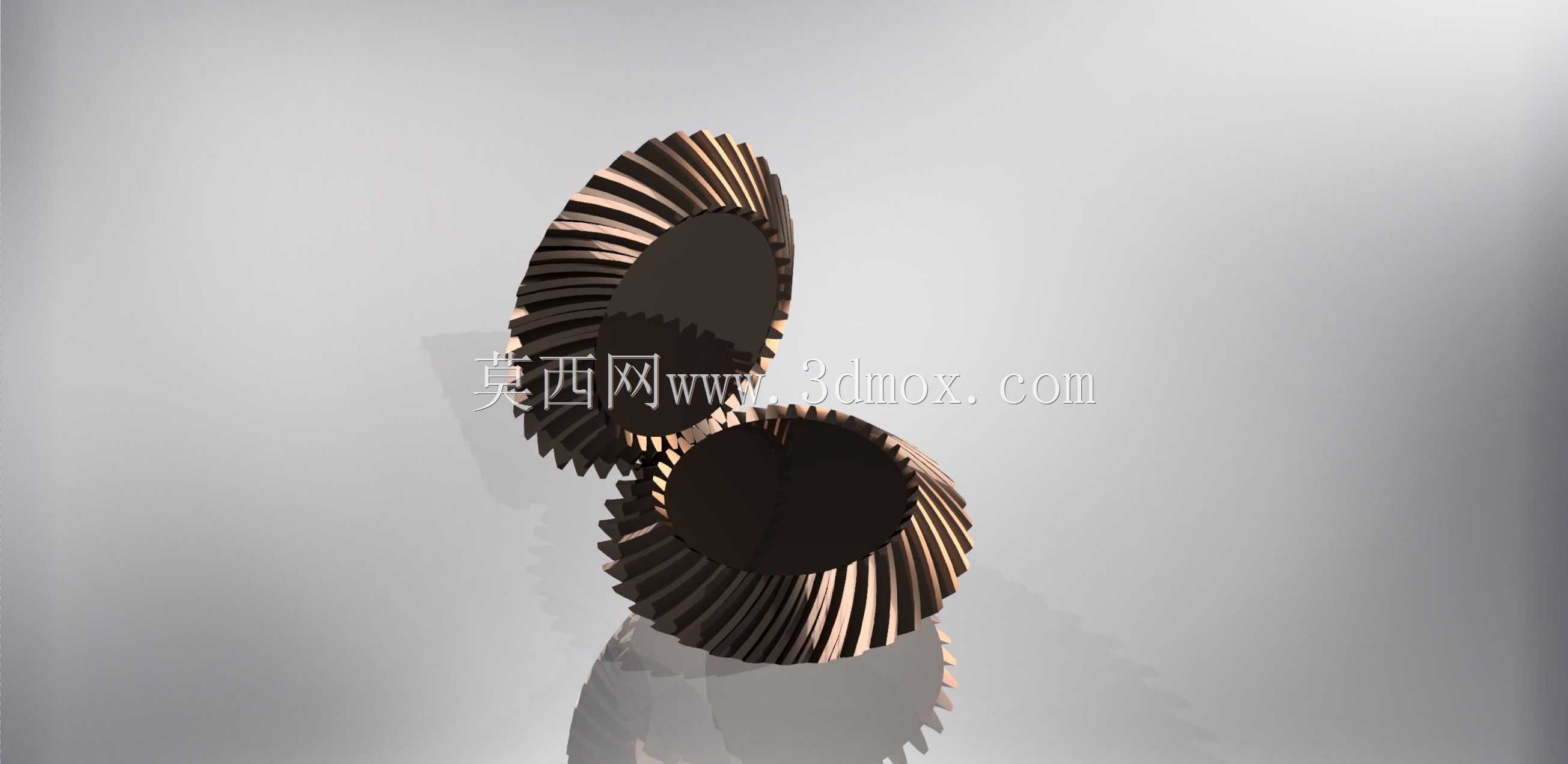

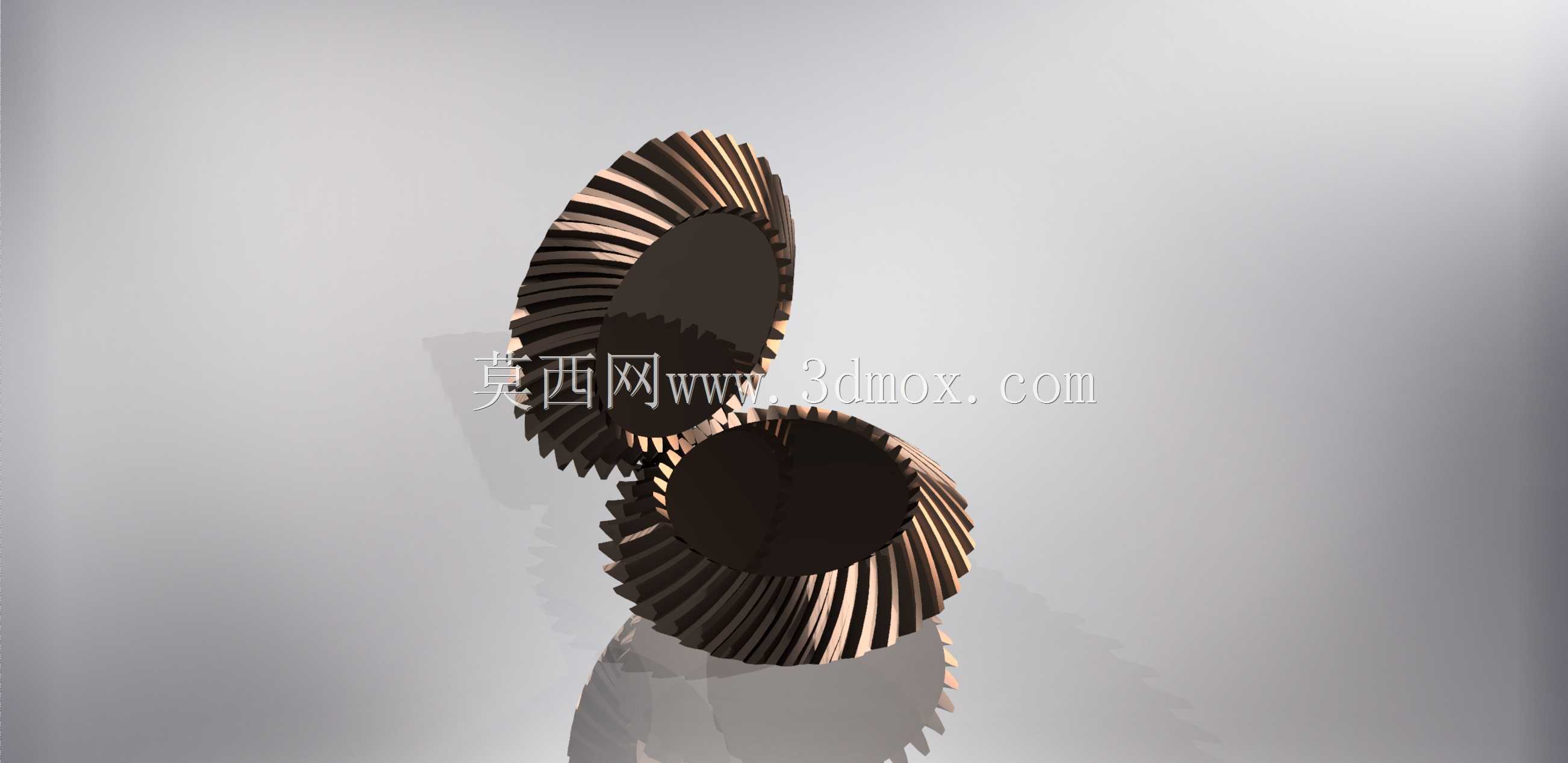

带轴组件1:1传动螺旋锥齿轮结构

　　在直角相交轴的动力传递场景中，普通直齿锥齿轮往往存在传动冲击大、噪音高、承载能力不足的问题，尤其在高速重载工况下，齿面磨损快、传动平稳性差的缺陷会直接影响整套设备的运行寿命。这套带轴的螺旋锥齿轮组件，正是针对正交轴系大扭矩平稳传递需求开发的传动结构，核心传动比设定为1:1，可实现相交轴之间等转速的动力换向传输，适配各类需要90度转向传递动力的机械结构。

　　从实际应用场景来看，这类螺旋锥齿轮带轴组件的覆盖范围极广：在汽车传动系统中，可作为分动箱、差速器前端的换向传动单元，将变速箱输出的动力平稳换向传递至驱动桥；在工业机器人关节模组中，可配合伺服电机实现关节处的直角动力传输，保证关节动作的响应精度与运行平稳性；在通用机床的进给传动链中，可作为纵横进给机构的换向传动件，承载切削过程中的交变载荷；在小型工程机械、农业机械的动力传输单元中，也能依靠紧凑的结构实现动力的直角转向，减少传动链路的冗余结构。

　　整套组件的设计围绕高可靠性与易集成性展开，齿部采用螺旋齿形设计，相比直齿锥齿轮，螺旋齿的啮合过程是渐进式的，轮齿从齿端开始逐步接触直至完全啮合再逐步退出，重合度远高于直齿结构，能有效降低啮合冲击与运行噪音，同时提升单齿的承载能力，适合中高速、重载的连续运行工况。组件自带的传动轴与齿轮采用一体化集成设计，省去了用户额外选配轴件、校核轴齿配合公差的环节，轴端预留的安装定位基准可直接与配套轴承、联轴器对接，安装边界清晰，轴段的配合公差、轴肩定位尺寸均按照通用传动件的安装标准设定，可直接适配常规规格的深沟球轴承、圆锥滚子轴承，无需对安装腔体做特殊定制化修改。

　　设计过程中重点校核了齿面接触强度与齿根弯曲强度，齿形参数经过优化，保证在额定扭矩下齿面接触应力分布均匀，避免出现偏载导致的局部点蚀问题；齿根过渡圆角采用平滑圆弧设计，降低应力集中系数，提升交变载荷下的齿根抗断裂能力。轴与齿轮的连接部位采用大圆角过渡，避免轴肩处的应力集中，保证组件在正反转切换、冲击载荷作用下的结构强度。轮齿的啮合侧隙控制在合理区间，既可以补偿热变形带来的齿距变化，避免运转卡滞，又能保证传动精度，减少换向过程中的回程误差，适配需要正反转频繁切换的传动场景。

　　从安装适配性来看，整套组件的轴向定位尺寸、径向安装边界均做了标准化处理，两个配对齿轮的轴系中心距严格按照1:1传动比的安装距设定，用户在设计安装腔体时，只需保证两轴的正交度、中心距公差符合设计要求，即可实现顺畅啮合，无需反复调整安装距来优化啮合接触区。轴端的键槽、定位面均采用通用标准尺寸，可直接配合标准平键、锁紧螺母实现轴向与周向固定，降低集成设计的工作量。

　　在实际选型使用中，这套组件尤其适合对传动平稳性、噪音控制有要求的正交传动场景，相比分体式的齿轮与轴装配结构，一体化的带轴设计消除了轴齿配合间隙带来的传动误差，也避免了键连接松动导致的传动失效风险，装配环节只需完成轴承压装、腔体固定即可完成组装，能有效缩短设备的装配调试周期。齿面的加工精度可满足中高速运转需求，在额定转速范围内运行时，振动幅值控制在较低水平，能减少整套设备的振动噪音，提升终端设备的运行质感。对于需要在紧凑空间内实现90度等速换向传动的设计场景，这套集成化的螺旋锥齿轮带轴组件可以直接作为成熟传动单元选用，无需从零开始开展齿形设计、轴结构校核、配对啮合调试等工作，大幅缩短结构设计的周期，同时降低自主设计带来的传动失效风险。
