高超声速乘波飞行器概念结构三维设计

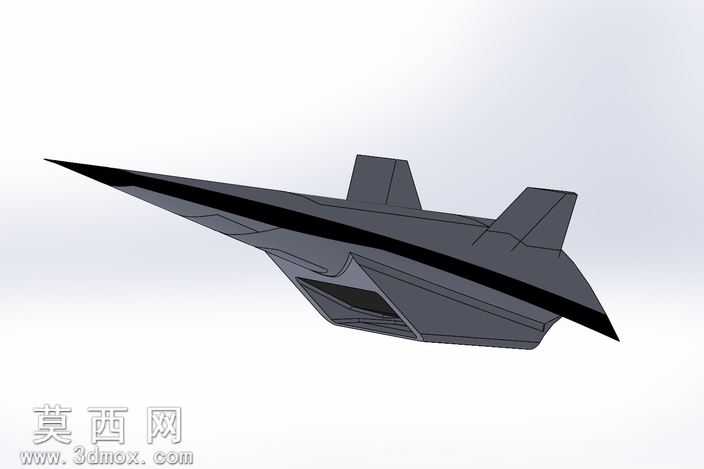

本作品为高超声速乘波构型飞行器的三维概念设计模型，建模阶段围绕乘波体高升阻比的核心气动特性展开，首先基于乘波构型的气动设计逻辑，勾勒出飞行器尖锐前缘的整体轮廓，通过三维建模软件的曲面造型功能，精准构建出贴合激波附着特性的下表面压缩型面，保证飞行器在高超声速飞行状态下，前缘产生的激波能够完全附着于飞行器下表面边缘，将高压气流约束在飞行器下方，以此获得远超常规飞行器的升阻比，匹配高超声速飞行的气动需求。模型整体采用翼身融合的一体化布局设计，将进气道、发动机舱与机身主体进行高度融合，摒弃了传统飞行器机身与机翼、动力系统分段拼接的结构形式，既减少了飞行过程中的气动阻力，也优化了整体结构的受力分布。尾翼部分采用外倾式双垂尾设计，在建模过程中精准调整垂尾的安装角度与后掠角度，兼顾高超声速飞行状态下的航向稳定性与隐身性能需求。机身背部设置有一体化的背负式进气道结构，通过曲面曲率的连续调整，保证进气道入口与机身表面的顺滑过渡，减少进气道处的气流干扰，匹配超燃冲压发动机的进气需求。材质渲染阶段，机身主体采用深灰色哑光吸波材质模拟，还原高超声速飞行器常用的耐高温隐身涂层质感，机身表面添加细微的蒙皮分缝细节，提升模型的真实感，尖锐前缘部分通过材质高光参数的调整，模拟耐高温合金材质的金属质感，区分不同部位的材料特性差异。模型完整还原了乘波构型冲压式喷气发动机、塞式喷管发动机的概念布局，动力舱段与机身下表面的压缩型面无缝衔接，尾喷口部分采用内收式的塞式喷管构型，适配宽马赫数范围的推力调节需求。整体建模过程严格遵循高超声速飞行器的气动设计原理，所有曲面均保证G2连续，避免出现气流分离的突兀折角，结构上预留了动力系统、航电设备的安装空间，既可以作为高超声速飞行器气动原理的演示模型，也可为相关概念设计的方案验证提供三维参考。
