交流稳压器内置钣金安装固定支架

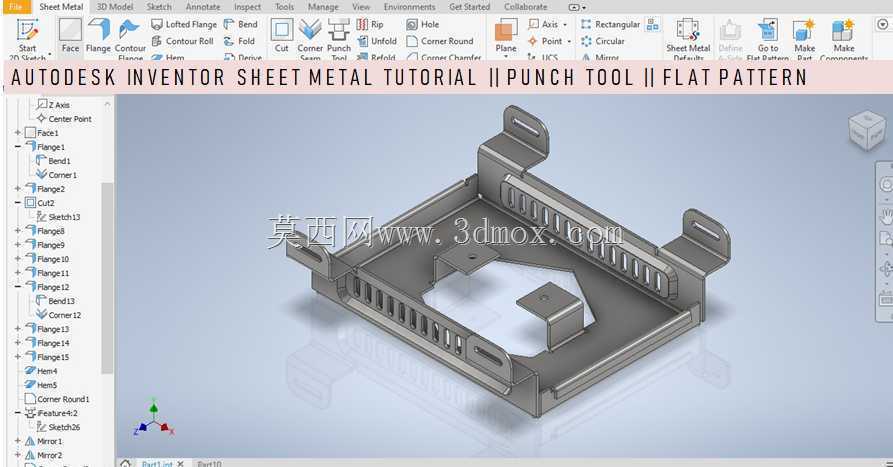

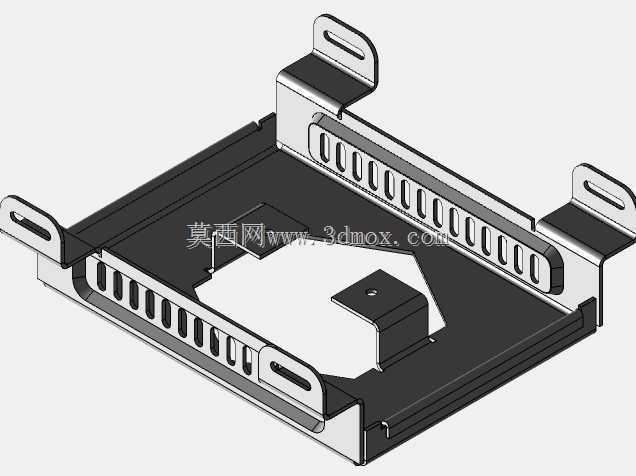

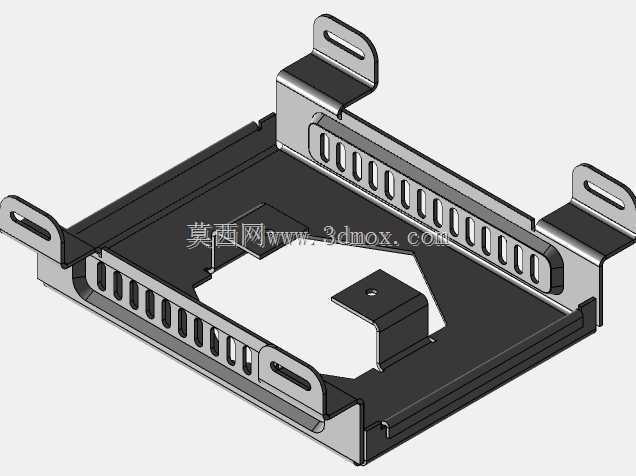

　　交流稳压器作为工业配电、民用供电场景中稳定输出电压的核心电力设备，其内部核心功率元件、控制电路板的安装可靠性，直接决定设备在长期带载、工况波动环境下的运行寿命，而钣金安装支架正是承载内部元件、衔接整机壳体的关键结构件。这类钣金支架多采用冷轧钢板冲压折弯成型，依托钣金工艺的成型效率与结构强度优势，替代传统型材焊接支架，大幅降低批量生产的加工成本与装配公差累积。从实际装配场景来看，该支架安装于稳压器壳体内部的中层腔体位置，四周预留的折弯翻边一方面用于和壳体侧壁的预装螺柱对位锁附，另一方面翻边上冲制的等距散热格栅，能够配合设备内部的风冷流道，让功率元件工作产生的热量顺着格栅间隙流向散热风道，避免局部热量堆积造成元件参数漂移。

　　支架本体上冲制的多个定位凸台与安装孔位，分别对应稳压器内部的调压模块、采样电路板、接线端子排的固定点位，每个安装孔位周边都做了局部压筋强化处理，避免长期受元件自重、设备运输过程中的振动载荷影响出现孔位变形、元件移位的问题。设计这类钣金支架时，首先要匹配稳压器内部的腔体净空尺寸，支架的整体外形边界要避开壳体内壁的加强筋、走线槽位置，预留至少3mm的装配间隙避免安装干涉；其次要核算不同安装点位的承重载荷，承载较重功率变压器的区域要通过折弯翻边、局部压凸的方式提升结构刚性，避免板材厚度过大造成整机重量冗余，当前这类支架多选用1.2mm到1.5mm厚度的冷轧钢板，在满足承重要求的前提下尽可能控制材料成本。支架两侧向上折弯的带孔挂耳，

　　用于辅助固定内部的线束理线架，让强电走线与弱电信号走线分侧排布，减少线路之间的电磁干扰，同时挂耳的折弯角度经过精准计算，装配后和壳体内壁的走线槽位置完全对齐，方便产线工人快速完成线束固定，提升整机组装效率。支架中部的异形避让缺口，是为了匹配稳压器内部调压碳刷组件的运动行程预留的空间，缺口边缘做了内卷边处理，避免锋利的板材切口在装配、后期维护过程中划伤线束绝缘层或是操作工人的手部，同时内卷边结构也能进一步提升支架整体的抗扭刚性，减少板材受外力时的形变幅度。在实际工况验证中，这类钣金支架需要通过1000小时的带载振动测试、高低温循环测试，确保在-10℃到60℃的工作环境区间内，支架不会出现锈蚀、形变、安装孔位错位的问题，

　　表面采用静电喷塑处理，涂层厚度控制在60到80微米之间，既能提升板材的防锈能力，也能避免金属支架和元件引脚接触造成的短路风险。不同于通用型钣金支架，这类针对交流稳压器设计的专用支架，每个折弯尺寸、每个孔位的坐标都完全匹配对应型号稳压器的内部布局，没有多余的冗余结构，在保证结构强度的前提下，尽可能减少板材的用料面积，同时兼顾冲压加工的工艺性，所有折弯内角都预留了和板材厚度匹配的折弯R角，避免折弯过程中出现板材开裂的问题，所有冲裁边缘的毛刺高度都控制在0.1mm以内，减少后续打磨工序的工作量，适配批量冲压生产的工艺要求。
